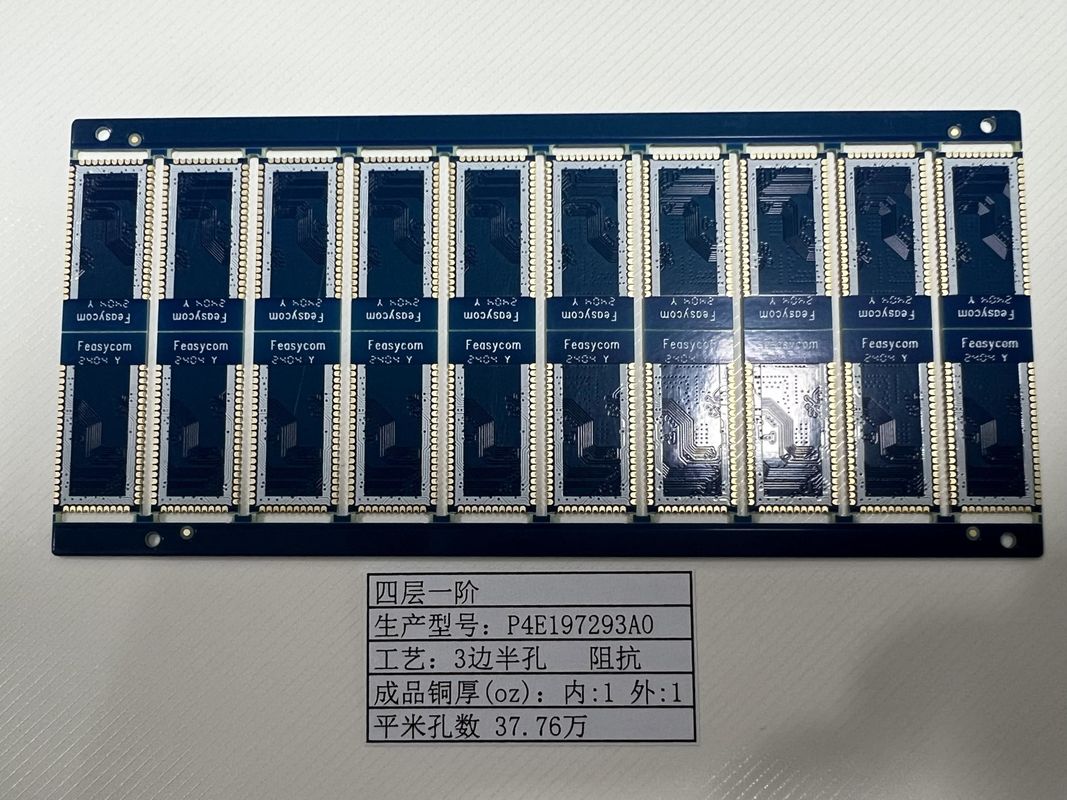

4L 6L High Density HDI PCB Board με μισή τρύπα ελέγχου αντίστασης

4L High Density PCB / Hdi PCB Board με έλεγχο αντίστασης Bga Interconnector

Περιγραφή του προϊόντος:

Το HDI PCB Board αντιπροσωπεύει το αποκορύφωμα της σύγχρονης τεχνολογίας των κυκλωμάτων (PCB), ικανοποιώντας την αυξανόμενη ζήτηση για συμπαγή, υψηλής ταχύτητας και αποδοτικά ηλεκτρονικά εξαρτήματα.που σημαίνει High Density Interconnect, είναι μια τεχνολογία που επιτρέπει περισσότερη λειτουργικότητα σε μικρότερο χώρο, ένας κρίσιμος παράγοντας στην ανάπτυξη των τελευταίων καταναλωτικών ηλεκτρονικών προϊόντων, ιατρικών συσκευών και εργαλείων επικοινωνίας.Αυτό το προϊόν έχει σχεδιαστεί ειδικά για να ενσωματώνεται απρόσκοπτα με HD SDI μετατροπείς, συμπληρώνουν τις εφαρμογές PCB υψηλής ταχύτητας και υποστηρίζουν τις τελευταίες ενότητες μνήμης, όπως τα PCB DDR4.

Με ένα εντυπωσιακό μέγεθος τρύπας 0,1 mm που επιτυγχάνεται μέσω της ακριβούς γεώτρησης με λέιζερ,το HDI PCB Board επιτρέπει ένα επίπεδο λεπτομέρειας και πυκνότητα των συστατικών που δεν είναι δυνατή με παραδοσιακές μεθόδους γεώτρησηςΤο μέγεθος της λεπτής τρύπας είναι ιδιαίτερα ευεργετικό για εφαρμογές που απαιτούν μεγάλο αριθμό διασυνδέσεων σε περιορισμένο χώρο, όπως οι μετατροπείς HD SDI,που χρησιμοποιούνται για τη μετάδοση σημάτων βίντεο υψηλής ευκρίνειας σε μεγάλες αποστάσεις χωρίς απώλεια ποιότητας.

Όσον αφορά την ανάλυση των ίχνη, το HDI PCB Board διαθέτει ελάχιστο πλάτος ίχνη και διαστήματα 3/3Mil (0,003 ίντσες),μια προδιαγραφή που υπογραμμίζει την καταλληλότητα της πλακέτας για εφαρμογές PCB υψηλής ταχύτηταςΑυτή η λεπτή γεωμετρία ίχνη συμβάλλει στη μείωση της απώλειας σήματος και της διασταυρούμενης ομιλίας, εξασφαλίζοντας έτσι την ακεραιότητα του σήματος σε υψηλές συχνότητες.Αυτό το επίπεδο ακρίβειας είναι απαραίτητο για την απόδοση των PCB DDR4, οι οποίες λειτουργούν με υψηλές ταχύτητες δεδομένων και απαιτούν μια σχολαστική διάταξη για τη διατήρηση της ακεραιότητας του σήματος.

Το πάχος της πλακέτας της HDI PCB μπορεί να προσαρμοστεί σε ένα ευρύ φάσμα από 0,2 mm έως 6,00 mm (8mil έως 126mil).Η ευελιξία αυτή επιτρέπει την προσαρμογή της πλακέτας στις απαιτήσεις των διαφόρων εφαρμογώνΗ πιο λεπτή πλακέτα μπορεί να είναι ωφέλιμη για φορητά ηλεκτρονικά,Ενώ ένα παχύτερο φύλλο μπορεί να επιλεγεί για την ενισχυμένη δομική ακεραιότητά του σε απαιτητικά περιβάλλοντα.

Το ελάχιστο μέγεθος τρύπας 0,15 mm είναι ένα άλλο χαρακτηριστικό που τονίζει τις δυνατότητες υψηλής ανάλυσης του HDI PCB Board.που είναι κρίσιμα για το σχεδιασμό πολυεπίπεδων PCBΟι μικροί αυτοί διαδρόμοι επιτρέπουν τη διασύνδεση πολλαπλών στρωμάτων, μεγιστοποιώντας τον χώρο και βελτιώνοντας τις επιδόσεις, γεγονός που είναι ιδιαίτερα χρήσιμο στον τομέα των μετατροπών HD SDI,όπου η ακρίβεια και η αξιοπιστία είναι πρωταρχικές.

Ο έλεγχος της αντίστασης είναι ένα ουσιαστικό χαρακτηριστικό της πλακέτας PCB HDI, διασφαλίζοντας ότι το PCB διατηρεί σταθερή αντίσταση σε όλο το κύκλωμα.Αυτό είναι εξαιρετικά σημαντικό στις εφαρμογές PCB υψηλής ταχύτηταςΗ ικανότητα ελέγχου της αντίστασης είναι επίσης κρίσιμη για τα PCB DDR4,δεδομένου ότι οι ενότητες μνήμης αυτές απαιτούν σταθερή αντίσταση για να λειτουργούν με μέγιστη απόδοση και σταθερότητα.

Συνοπτικά, το HDI PCB Board είναι μια προηγμένη λύση σχεδιασμένη για ηλεκτρονικά υψηλών επιδόσεων.και βελτιστοποιημένο σχεδιασμό για DDR4 PCBs το κάνουν μια ιδανική επιλογή για έργα που απαιτούν τα υψηλότερα πρότυπα στην ακρίβειαΜε χαρακτηριστικά όπως το μέγεθος τρύπας με λέιζερ 0,1mm, 3/3Mil ελάχιστο ίχνος, προσαρμόσιμο πάχος πλάκας, ελάχιστο μέγεθος τρύπας 0,15mm και έλεγχο αντίστασης,το HDI PCB Board βρίσκεται στην πρώτη γραμμή της τεχνολογίας PCB, έτοιμο να ανταποκριθεί στις ανάγκες των πιο απαιτητικών ηλεκτρονικών σχεδίων.

Χαρακτηριστικά:

• Ονομασία προϊόντος: HDI PCB Board
• Δοκιμές:
  • 100% ηλεκτρονική δοκιμή
  • Χ- ακτίνες
• Ειδικό αίτημα:
  • Μισή τρύπα
  • 0.25mm BGA
• Ειδικές απαιτήσεις: Σημείο λαμπτήρα
• Ελέγχος αντίστασης: Ναι
• Ελάχιστο μέγεθος τρύπας: 0,15 mm
• Συμβατό με εφαρμογές HD SDI Converter
• Τεχνολογία διασύνδεσης υψηλής πυκνότητας για HDI PCB

Τεχνικές παραμέτρους:

Εφαρμογές:

Τα HDI PCB, ή High Density Interconnector Printed Circuit Boards, αντιπροσωπεύουν μια σημαντική πρόοδο στην τεχνολογία PCB.Τα HDI PCBs όπως τα 4L 1+N+1 HDI Boards έχουν σχεδιαστεί για να ανταποκριθούν στις αυστηρές απαιτήσεις των σύγχρονων ηλεκτρονικώνΤο 4L υποδηλώνει ένα τετραπλάσιο PCB, ενώ το 1+N+1 υποδηλώνει την συσσώρευση ενός στρώματος, ακολουθούμενο από ένα εσωτερικό στρώμα (N) και καλυμμένο από ένα άλλο στρώμα,παρουσιάζοντας το περίπλοκο σχεδιασμό που επιτρέπει οι διαδικασίες κατασκευής HDI PCB.

Ένα από τα κρίσιμα χαρακτηριστικά αυτών των HDI PCBs είναι το πάχος της πλακέτας τους, το οποίο κυμαίνεται από ένα λεπτό 0,2 mm έως ένα ισχυρό 6,00 mm (8mil έως 126mil).Η ευελιξία αυτή εξασφαλίζει ότι τα HDI PCB μπορούν να ενσωματωθούν σε ένα ευρύ φάσμα εφαρμογώνΕπιπλέον, η εξασφάλιση του ελέγχου της αντίστασης εγγυάται την ακεραιότητα του σήματος σε διάφορες συχνότητες,μη διαπραγματεύσιμο σε σχέδια υψηλών ταχυτήτων.

Οι περιπτώσεις εφαρμογής και τα σενάρια για τα HDI PCB είναι ποικίλα, που καλύπτουν πολλούς κλάδους και τεχνολογίες.Τα HDI Printed Circuit Boards είναι η ραχοκοκαλιά των smartphones, ταμπλέτες, και φορητούς υπολογιστές, όπου ο χώρος είναι σε πριμοδότηση, και η αποτελεσματικότητα είναι πρωταρχική.Η μικροποίηση των εξαρτημάτων σε συνδυασμό με τις απαιτήσεις υψηλής ταχύτητας καθιστά τα HDI PCB μια απαραίτητη επιλογή για τους κατασκευαστές που αποσκοπούν στην παραγωγή κομψών PCB., αλλά ισχυρές συσκευές.

Στον τομέα των τηλεπικοινωνιών, τα HDI PCB επιτρέπουν τη λειτουργία πολύπλοκων, πολυεπίπεδων δρομολογητών και διακόπτες που αποτελούν τον πυρήνα της υποδομής του διαδικτύου.Η ικανότητα υποστήριξης πολλών συνδέσεων σε περιορισμένο χώροΟμοίως, στον τομέα της ιατρικής ηλεκτρονικής, τα HDI PCB είναι βασικά προϊόντα.η ακρίβεια και η αξιοπιστία που προσφέρουν τα HDI PCB αξιοποιούνται σε κρίσιμες συσκευές όπως βηματοδότης και συστήματα απεικόνισης, όπου η συνεπής απόδοση θα μπορούσε να σημαίνει τη διαφορά μεταξύ ζωής και θανάτου.

Οι αυτοκινητοβιομηχανίες και οι αεροδιαστημικές βιομηχανίες, όπου συγκλίνουν οι ακραίες συνθήκες και η ανάγκη για αξιοπιστία και μικροποίηση, επωφελούνται επίσης από τα χαρακτηριστικά των HDI PCB.Οι διασυνδέσεις υψηλής πυκνότητας παρέχουν την αναγκαία ανθεκτικότητα και επιτρέπουν τα περίπλοκα ηλεκτρονικά συστήματα που χρησιμοποιούνται στα σύγχρονα οχήματα και αεροσκάφηΕπιπλέον, στρατιωτικές και αμυντικές εφαρμογές, όπου απαιτείται ανθεκτικότητα και προηγμένες τεχνολογικές δυνατότητες,χρησιμοποιούν συχνά HDI PCB για να εξασφαλίσουν τη λειτουργικότητα και τη διάρκεια ζωής των ηλεκτρονικών συστημάτων τους.

Σε κάθε μία από αυτές τις εφαρμογές, το HDI PCB ξεχωρίζει ως κρίσιμο συστατικό λόγω της ικανότητάς του να διευκολύνει προηγμένες ηλεκτρονικές αρχιτεκτονικές, διατηρώντας παράλληλα ένα συμπαγές αποτύπωμα.Είτε είναι στο περιβάλλον υψηλού κινδύνου της αεροδιαστημικής,, στον κόσμο της ιατρικής τεχνολογίας που εξαρτάται από την ακρίβεια, ή τα ηλεκτρονικά καταναλωτικά που χρησιμοποιούμε καθημερινά, τα HDI PCB είναι οι άγνωστοι ήρωες που επιτρέπουν τα τεχνολογικά άλματα της εποχής μας.

Προσαρμογή:

Οι υπηρεσίες εξατομίκευσης PCB υψηλής πυκνότητας μας καλύπτουν τις ειδικές σας ανάγκες, εξασφαλίζοντας ότι τα HDI Printed Circuit Boards σας ανταποκρίνονται στα υψηλότερα πρότυπα ποιότητας.Μπορούμε να ενσωματώσουμε την τεχνολογία Half Hole και να φιλοξενήσουμε ένα 0Η πρώτη ύλη που χρησιμοποιείται είναι η αξιόπιστη FR4 IT180, που εγγυάται εξαιρετική θερμική αντοχή και μηχανική αντοχή για τις εφαρμογές PCB υψηλής ταχύτητας.

Προσφέρουμε επίσης τον έλεγχο της αντίστασης για να διατηρήσουμε την ακεραιότητα του σήματος σε όλη την HDI PCB πλακέτα σας, απαραίτητη για τα υψηλής ταχύτητας κυκλώματα.που σας παρέχει την ακριβή γραμμή που απαιτείται για τα πολύπλοκα σχέδια κυκλωμάτωνΕπιπλέον, η προσαρμογή του προϊόντος μας επιτρέπει μια διαμόρφωση στρώματος επιφάνειας έως 6L, επιτρέποντάς μας να υποστηρίξουμε τις απαιτήσεις PCB υψηλής πυκνότητας πολλαπλών στρωμάτων.

Υποστήριξη και υπηρεσίες:

Το προϊόν HDI PCB Board συνοδεύεται από ολοκληρωμένη τεχνική υποστήριξη και υπηρεσίες για να διασφαλίσουμε την ικανοποίησή σας και την επιτυχία σας με το προϊόν μας.Η υποστήριξή μας περιλαμβάνει ένα πλήρες φάσμα υπηρεσιών από την αντιμετώπιση προβλημάτων στο προϊόν, βελτιστοποίηση των επιδόσεων, σε καθοδήγηση σχετικά με τις βέλτιστες πρακτικές σχεδιασμού και εφαρμογής.

Η ομάδα τεχνικής υποστήριξης μας είναι καλά εξοικειωμένη με όλες τις πτυχές της τεχνολογίας HDI PCB και μπορεί να παρέχει βοήθεια με συστάσεις στοίβασης, επιλογή υλικών,και κατανόηση των περιορισμών παραγωγήςΕίναι εξοπλισμένοι για να σας βοηθήσουν να επιλύσετε τυχόν προβλήματα που μπορεί να αντιμετωπίσετε κατά τη διάρκεια των διαδικασιών σχεδιασμού, δοκιμών ή συναρμολόγησης.

Εκτός από την αντιμετώπιση προβλημάτων,Προσφέρουμε επίσης προηγμένες υπηρεσίες όπως ανάλυση ακεραιότητας σήματος και συμβουλές θερμικής διαχείρισης για να διασφαλίσουμε ότι το HDI PCB λειτουργεί αποτελεσματικά και αξιόπιστα σε όλες τις συνθήκες.Ο στόχος μας είναι να σας βοηθήσουμε να μεγιστοποιήσετε την απόδοση και τη μακροζωία του προϊόντος σας.

Βελτιώνουμε συνεχώς τους πόρους υποστήριξής μας, συμπεριλαμβανομένης της λεπτομερούς τεκμηρίωσης, των FAQ και των τεχνικών οδηγών,που είναι διαθέσιμα για να σας βοηθήσουν να περιηγηθείτε σε κοινές προκλήσεις και ερωτήσεις σχετικά με τα HDI PCB.

Παρακαλούμε σημειώστε ότι η τεχνική υποστήριξη και οι υπηρεσίες μας είναι διαθέσιμες κατά τις κανονικές εργάσιμες ώρες και υπόκεινται στους όρους και τις προϋποθέσεις των υπηρεσιών μας.Δεσμευόμαστε να σας παρέχουμε την υποστήριξη που χρειάζεστε για μια απρόσκοπτη εμπειρία με το προϊόν HDI PCB Board.
