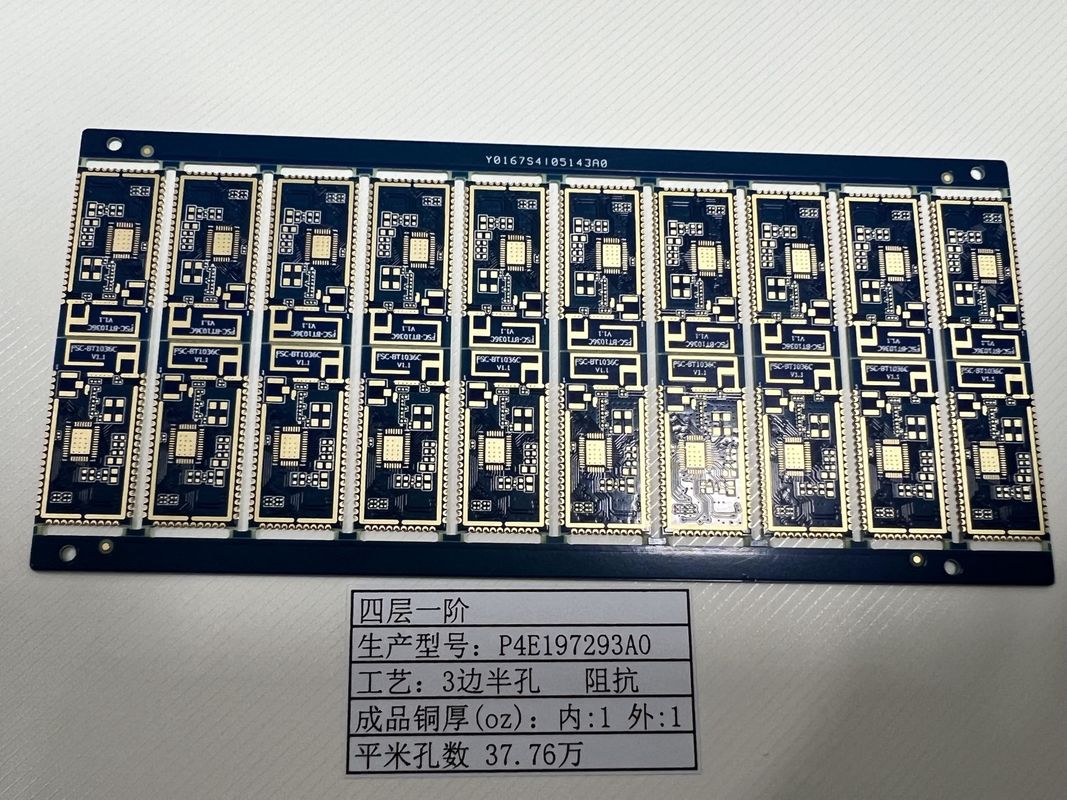

Fr4 It180 HDI PCB Board 4-20 στρώματα 0.1Mm Min Μέγεθος τρύπας ISOLA 370HR

Περιγραφή του προϊόντος:

Το HDI PCB Board είναι μια πρωτοποριακή λύση, προσαρμοσμένη για εφαρμογές που απαιτούν τεχνολογία διασύνδεσης υψηλής πυκνότητας.Η επιφάνεια 6 στρωμάτων (6L) έχει σχεδιαστεί για να ανταποκρίνεται και να υπερβαίνει τις πολύπλοκες απαιτήσεις των συστημάτων PCB υψηλής ταχύτητας.Τα HDI PCB, ή τα High-Density Interconnect Printed Circuit Boards, είναι γνωστά για τις βελτιωμένες επιδόσεις και την αξιοπιστία τους, οι οποίες είναι απαραίτητες στο σημερινό ταχύτατο τεχνολογικό τοπίο.

Ένα από τα χαρακτηριστικά του HDI PCB είναι η ακρίβεια με την οποία κατασκευάζεται.Ο έλεγχος αντίστασης είναι μέτρο της αντίστασης που παρουσιάζει ένα κύκλωμα στο πέρασμα ενός ρεύματος όταν εφαρμόζεται τάσηΣε κυκλώματα υψηλής ταχύτητας, ο έλεγχος της αντίστασης είναι ζωτικής σημασίας για τη διατήρηση της ακεραιότητας του σήματος, τη μείωση του θορύβου και τη διασφάλιση της συνολικής απόδοσης της ηλεκτρονικής συσκευής.Οι προηγμένες διαδικασίες κατασκευής μας εξασφαλίζουν ότι η αντίσταση διατηρείται σύμφωνα με τις ακριβείς προδιαγραφές, εξασφαλίζοντας έτσι την αποτελεσματική λειτουργία του HDI PCB.

Όταν πρόκειται για τη δημιουργία μικρο-βιασμάτων και την τοποθέτηση των εξαρτημάτων, η HDI PCB επιφάνεια μας επιδεικνύει εξαιρετικές δυνατότητες, διαθέτοντας ένα μέγεθος τρύπας των 0.1mm Laser Drill.Αυτό επιτρέπει την υψηλής ακρίβειας γεώτρηση μικροβιακώνΟι μικρότεροι αυτοί διαδρόμοι επιτρέπουν τη δημιουργία πιο συμπαγών, αλλά και πιο ισχυρών ηλεκτρονικών συναρμολογίων.Επιτρέπει επίσης να ενσωματωθούν περισσότερα στρώματα στο σχέδιο, το οποίο αποτελεί σημαντικό πλεονέκτημα της χρήσης HDI PCB.

Καθώς η τεχνολογία εξελίσσεται, η ζήτηση για μικρότερα και πιο αποδοτικά εξαρτήματα αυξάνεται.Τεχνολογία 25 mm BGA (Ball Grid Array)Η τεχνική των μισών τρυπών χρησιμοποιείται για την τοποθέτηση των άκρων των PCB για τη δημιουργία διαμορφώσεων μορφής μονάδας, ενώ το BGA 0,25 mm παρέχει ανώτερη συνδεσιμότητα σε σημαντικά μειωμένο χώρο.Αυτό είναι ιδιαίτερα σημαντικό για εφαρμογές που απαιτούν μεγάλο αριθμό I/O σε μικρό συντελεστή φόρμας, όπως σε κινητές συσκευές και υπολογιστικό υλικό υψηλής ταχύτητας.

Η ευελιξία του HDI PCB Board μας ενισχύεται περαιτέρω από το εύρος μεταβλητού πάχους 0,4-3,2 mm. Αυτό το εύρος επιτρέπει ευελιξία στον σχεδιασμό και την εφαρμογή του πίνακα,που το καθιστά κατάλληλο για μια πληθώρα διαφορετικών ηλεκτρονικών συσκευώνΕίτε η τελική εφαρμογή απαιτεί μια λεπτή, ευέλικτη σανίδα για φορητά ή μια πιο ανθεκτική σανίδα για βιομηχανικές εφαρμογές, το HDI PCB μας μπορεί να προσαρμοστεί για να ταιριάζει στις ειδικές ανάγκες του έργου.

Συνοπτικά, το HDI PCB Board είναι μια εξαιρετική επιλογή για κάθε εφαρμογή που απαιτεί ένα PCB υψηλής ταχύτητας με προηγμένα χαρακτηριστικά.Συνδυάζει 6 στρώματα τεχνολογίας διασύνδεσης υψηλής πυκνότητας με ακριβή έλεγχο αντίστασης και την ικανότητα ενσωμάτωσης ενός ευρέος φάσματος εξαρτημάτων μέσω χαρακτηριστικών όπωςΗ ενσωμάτωση των δυνατοτήτων μισής τρύπας και ένα ευρύ εύρος πάχους καθιερώνει περαιτέρω την υπεροχή της στην αγορά HDI PCB.Οι σχεδιαστές και οι μηχανικοί μπορούν να ωθήσουν με αυτοπεποίθηση τα όρια του δυνατού στο ηλεκτρονικό σχεδιασμό, ασφαλείς γνωρίζοντας ότι εργάζονται με ένα προϊόν που ενσαρκώνει την κορυφή της σύγχρονης τεχνολογίας PCB.

Χαρακτηριστικά:

• Ονομασία προϊόντος: HDI PCB Board
• Αναλογία όψεων: 10:1
• Ονομασία PCB: 4L 1+N+1 HDI Boards
• Δάχος: 0,4-3,2 mm
• Δοκιμασία: 100%E-Δοκιμασία, ακτινογραφία
• Σχήμα πλάκας: 6L
• Συμβατό με HD SDI μετατροπέα
• Σχεδιασμένα για εφαρμογές PCB DDR4

Τεχνικές παραμέτρους:

Εφαρμογές:

Οι HDI (High Density Interconnector) Printed Circuit Boards, ιδιαίτερα οι 4L 1+N+1 HDI Boards, βρίσκονται στην πρώτη γραμμή της προηγμένης τεχνολογίας PCB, καλύπτοντας εφαρμογές όπου ο χώρος, το βάρος,και η λειτουργικότητα είναι κρίσιμηΤα πλαίσια αυτά, γνωστά για τον υψηλό αριθμό των στρωμάτων και τα λεπτά χαρακτηριστικά τους, είναι ιδανικά για σενάρια όπου απαιτείται πυκνή τοποθέτηση συστατικών και περίπλοκη δρομολόγηση.Η διαδικασία κατασκευής HDI PCB έχει εξελιχθεί για να ανταποκριθεί στις απαιτήσεις του σύγχρονου ηλεκτρονικού εξοπλισμού, επιτρέποντας τη δημιουργία πλακών με χαρακτηριστικά υψηλής ακρίβειας, όπως Half Hole και προδιαγραφές BGA 0,25 mm (Ball Grid Array).

Ένα σενάριο εφαρμογής για τα 4L 1+N+1 HDI Boards είναι στον τομέα των συσκευών υπολογιστών υψηλών επιδόσεων, όπου το ελάχιστο μέγεθος τρύπας είναι 0,15 mm και η δυνατότητα υλοποίησης 0.Οι τρύπες με λέιζερ 1 mm γίνονται απαραίτητες.Τα χαρακτηριστικά αυτά επιτρέπουν την πυκνή συσκευασία των διαδρόμων,που είναι ιδιαίτερα σημαντικό για τους πολυπυρήνες επεξεργαστές και τα τσιπ μνήμης υψηλής ταχύτητας που απαιτούν πολλές συνδέσεις με άλλα εξαρτήματα σε ένα συμπαγές χώροΗ λεπτή ακτίνα των HDI PCB και η υψηλή πυκνότητα σύνδεσης συμβάλλουν σημαντικά στην επίτευξη των στόχων απόδοσης αυτών των συσκευών.

Ένα άλλο σενάριο όπου αυτές οι πλακέτες HDI είναι απαραίτητες είναι στον τομέα της ιατρικής ηλεκτρονικής.που συχνά έχουν ειδικές απαιτήσεις όπως μια λαμπτήρα, βασίζονται στην τεχνολογία HDI για τη διατήρηση ενός μικρού συντελεστή μορφής, παρέχοντας παράλληλα υψηλής ποιότητας απεικόνιση και διάγνωση.Η ακρίβεια με την οποία κατασκευάζονται τα HDI PCB εξασφαλίζει την αξιοπιστία και τη λειτουργικότητα που απαιτούνται για κρίσιμες ιατρικές εφαρμογές.

Επιπλέον, τα HDI PCB διαδραματίζουν καθοριστικό ρόλο στις αεροδιαστημικές και αμυντικές βιομηχανίες, όπου τα συστήματα πρέπει να αντέχουν σε ακραίες συνθήκες, διατηρώντας παράλληλα τις καλύτερες επιδόσεις.Σύνθετες στρατιωτικές συσκευές επικοινωνίαςΗ τεχνολογία HDI χρησιμοποιείται συχνά για την επίτευξη της αναγκαίας ανθεκτικότητας και λειτουργικότητας εντός των περιορισμών της αεροδιαστημικής μηχανικής.

Τα ηλεκτρονικά είδη κατανάλωσης όπως τα smartphones, τα tablets και οι κάμερες επωφελούνται επίσης από τα HDI PCB.και πιο ισχυρές συσκευές σημαίνει ότι τα εξαρτήματα όπως το HD SDI μετατροπέαΟι 4L 1+N+1 HDI Boards, με τις προηγμένες δυνατότητές τους,είναι αναπόσπαστο μέρος αυτής της τάσης μικροποίησης, επιτρέποντας τη συνεχή εξέλιξη της τεχνολογίας καταναλωτών.

Συμπερασματικά, οι HDI Printed Circuit Boards είναι απαραίτητες για πολλές εφαρμογές υψηλής τεχνολογίας, προσφέροντας την ακρίβεια και την αξιοπιστία που απαιτούν οι σύγχρονες ηλεκτρονικές συσκευές.Από τα περίπλοκα κυκλώματα που απαιτούνται στην κατασκευή HDI PCB στις εξειδικευμένες απαιτήσεις συσκευών όπως εκείνες με τις πρίζες λαμπτήρα, τα HDI PCB όπως τα 4L 1+N+1 HDI Boards βρίσκονται στο επίκεντρο της καινοτομίας σε όλες τις βιομηχανίες.

Προσαρμογή:

Το προϊόν μας HDI PCB Board, τα 4L 1+N+1 HDI Boards, κατασκευάζεται χρησιμοποιώντας υψηλής ποιότητας πρώτες ύλες FR4 IT180 για να εξασφαλιστεί αντοχή και βέλτιστη απόδοση.Αυτή η υψηλής πυκνότητας μοντέλο πλακέτα έχει σχεδιαστεί για να φιλοξενήσει ειδικές απαιτήσεις, με εντυπωσιακή αναλογία εικόνας 10:1 για ακριβή και λεπτομερή κυκλώματα.

Κατανοώντας την ανάγκη για σχολαστική προσαρμογή, προσφέρουμε υπηρεσίες για να καλύψουμε ειδικές απαιτήσεις όπως η ενσωμάτωση μιας πρίζας λάμπας.Το HDI PCB μας είναι σχεδιασμένο για να υποστηρίζει ένα ελάχιστο μέγεθος τρύπας 0.15mm, επιτρέποντας στενές ανοχές και υψηλής ακρίβειας διασυνδέσεις.

Υποστήριξη και υπηρεσίες:

Το HDI PCB Board είναι ένα έντυπο κυκλωτικό πίνακα υψηλής πυκνότητας διασύνδεσης που έχει σχεδιαστεί για προηγμένες ηλεκτρονικές εφαρμογές.Η τεχνική υποστήριξη του προϊόντος μας για την HDI PCB Board περιλαμβάνει ολοκληρωμένες υπηρεσίες για να εξασφαλιστεί η βέλτιστη απόδοση και αξιοπιστία της πλακέτας σαςΗ ομάδα μας από έμπειρους μηχανικούς είναι διαθέσιμη για να παρέχει βοήθεια σε θέματα σχεδιασμού, επιλογής υλικών, συστάσεων στοιβάσεως και τεχνικής αντιμετώπισης προβλημάτων.

Οι υπηρεσίες υποστήριξής μας καλύπτουν ένα ευρύ φάσμα τεχνικών πτυχών όπως ο έλεγχος της αντίστασης, μέσω της ανάλυσης της δομής και της θερμικής διαχείρισης.Παρέχουμε καθοδήγηση σχετικά με τις βέλτιστες πρακτικές για τις διαδικασίες διάταξης και συναρμολόγησης για να διασφαλίσουμε την ακεραιότητα του τελικού προϊόντοςΠαρέχουμε επίσης συμβουλές σχετικά με θέματα ακεραιότητας σήματος και μπορούμε να βοηθήσουμε σε θέματα EMC/EMI για τη διατήρηση της συμμόρφωσης με τα βιομηχανικά πρότυπα.

Για τα υφιστάμενα προϊόντα, προσφέρουμε διαγνωστική υποστήριξη για να σας βοηθήσουμε να εντοπίσετε και να λύσετε τυχόν προβλήματα που ενδέχεται να προκύψουν κατά τη διάρκεια του κύκλου ζωής του HDI PCB Board σας.Αυτό περιλαμβάνει λεπτομερή ανάλυση τυχόν ατυχημάτων και συστάσεις για διορθωτικά μέτρα για την πρόληψη μελλοντικών συμβάντων..

Παρακαλούμε σημειώστε ότι η τεχνική μας υποστήριξη δεν περιλαμβάνει υπηρεσίες φυσικής επισκευής ή επιτόπιας βοήθειας.Επικεντρώνεται στην παροχή των απαραίτητων οδηγιών και πληροφοριών για τη διασφάλιση της ορθής χρήσης και συντήρησης του HDI PCB BoardΓια πιο περίπλοκα θέματα ή υπηρεσίες σχεδιασμού, μπορούμε να σας παραπέμψουμε σε έναν από τους αξιόπιστους συνεργάτες μας που ειδικεύονται σε αυτούς τους τομείς.

Αν έχετε τυχόν τεχνικά ερωτήματα ή χρειάζεστε περαιτέρω βοήθεια με το HDI PCB board σας,Παρακαλούμε επικοινωνήστε με την ομάδα υποστήριξης μας μέσω των καθορισμένων διαύλων επικοινωνίας που παρέχονται κατά τη στιγμή της αγοράς σας.
