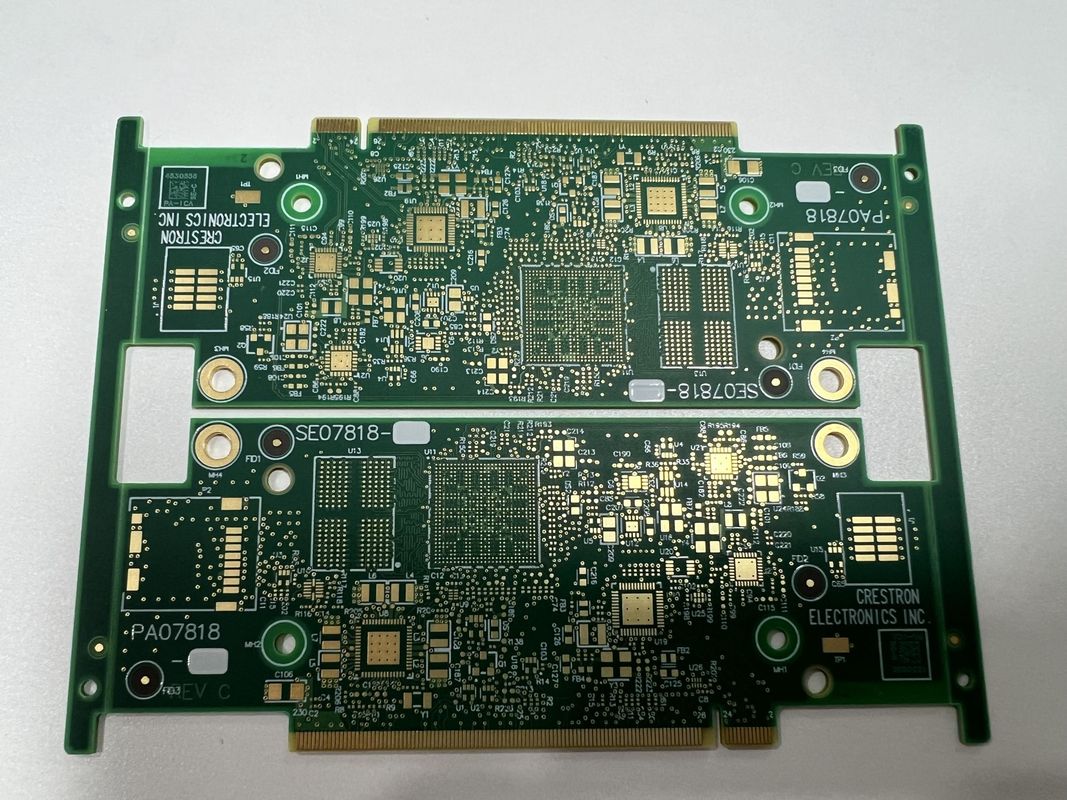

8mil-126mil πάχος υψηλής πυκνότητας PCB HDI πλακέτα κυκλωμάτων 4-20 στρώματα

Περιγραφή του προϊόντος:

Το πίνακα PCB υψηλής πυκνότητας διασύνδεσης (HDI) είναι το αποκορύφωμα της σύγχρονης τεχνολογίας PCB, που ενσωματώνει τις τελευταίες εξελίξεις στην κατασκευή πινάκων κυκλωμάτων.Αυτό το High Density Model Board έχει σχεδιαστεί για να ανταποκρίνεται στις αυστηρές απαιτήσεις των σημερινών πολύπλοκων ηλεκτρονικών συσκευώνΤα HDI PCB Boards χαρακτηρίζονται από πυκνότερη καλωδίωση, μικρότερα διαδρόμια,και υψηλότερη πυκνότητα πλακέτας σύνδεσης από τα παραδοσιακά PCB, καθιστώντας τους την επιλογή για τα ηλεκτρονικά υψηλών επιδόσεων.

Με έναν αριθμό στρωμάτων σανίδων που κυμαίνονται από 6 έως 32 στρώματα,Το HDI PCB Board προσφέρει τεράστια ευελιξία και είναι σε θέση να φιλοξενήσει τα περίπλοκα σχέδια κυκλωμάτων που είναι εγγενή στις πολυεπίπεδες διαμορφώσειςΗ ευελιξία αυτή το καθιστά κατάλληλο για ένα ευρύ φάσμα εφαρμογών, από εξελιγμένα καταναλωτικά ηλεκτρονικά προϊόντα έως κρίσιμες ιατρικές συσκευές και υψηλής ποιότητας στρατιωτικά συστήματα.Ο αριθμός των στρωμάτων αντιστοιχεί άμεσα στην πολυπλοκότητα και τη λειτουργικότητα που μπορεί να επιτευχθεί, επιτρέποντας στους μηχανικούς να σχεδιάσουν εξαιρετικά προηγμένα κυκλώματα που επωφελούνται από την πολυεπίπεδη δομή της πλακέτας.

Επιπλέον, το HDI PCB Board διατίθεται σε διάφορα πάχους, ξεκινώντας από ένα λεπτό 0,2 mm (8 mil) και φτάνοντας μέχρι ένα ισχυρό 6,00 mm (126 mil).Η σειρά αυτή διασφαλίζει ότι το προϊόν μπορεί να προσαρμοστεί σε ειδικές απαιτήσεις, είτε αυτό σημαίνει ένα λεπτό προφίλ για ελαφριά, φορητές συσκευές είτε μια παχύτερη πλακέτα για αντοχή και ενισχυμένη υποστήριξη για βαρύτερα εξαρτήματα.Το πάχος της πλάκας παίζει κρίσιμο ρόλο στη συνολική μηχανική σταθερότητα του τελικού προϊόντος, καθώς και τις δυνατότητες διαχείρισης της θερμότητας.

Η εξαιρετική αναλογία όψεως 10:1 είναι μια απόδειξη της ακριβούς μηχανικής του PCB υψηλής πυκνότητας.Η αναλογία αυτή δείχνει την ικανότητα της πλακέτας να διαθέτει πολύ μικρές διάδρομες (τρύπες) με μεγάλο βάθος, ένα χαρακτηριστικό που είναι απαραίτητο για τα πλαίσια πολυστρωμάτων.επιτρέποντας την αποθήκευση περισσότερης λειτουργικότητας σε μικρότερο χώρο.

Η δοκιμή είναι ένα κρίσιμο συστατικό στην κατασκευή οποιουδήποτε PCB, και το HDI PCB Board δεν αποτελεί εξαίρεση.Αυτή η ολοκληρωμένη ηλεκτρική δοκιμή επιβεβαιώνει την ακεραιότητα του πίνακαΕπιπλέον, η εξέταση με ακτίνες Χ χρησιμοποιείται για την εξέταση των εσωτερικών χαρακτηριστικών του πίνακα,διασφαλίζοντας ότι τα στρώματα, οι διάδρομοι και τα κρυμμένα στοιχεία είναι σωστά τοποθετημένα και απαλλαγμένα από ελαττώματα.Αυτά τα αυστηρά πρωτόκολλα δοκιμών είναι σε ισχύ για να διασφαλιστεί ότι κάθε PCB υψηλής πυκνότητας πληροί τα υψηλά πρότυπα που αναμένονται από τους πελάτες σε απαιτητικά πεδία.

Για όσους χρειάζονται ένα High Density Model Board που συνδυάζει υψηλό αριθμό στρωμάτων, μεταβλητό πάχος, αυστηρά πρότυπα δοκιμών, και μια εντυπωσιακή αναλογία όψεων,το HDI PCB Board είναι μια ασύγκριτη επιλογήΠεριέχει την αιχμή του σχεδιασμού και της κατασκευής PCB, προσφέροντας απαράμιλλη πυκνότητα και συνδεσιμότητα για εξελιγμένες ηλεκτρονικές εφαρμογές.σχολαστική δοκιμή, και ευελιξία, το HDI PCB Board είναι ένα κορυφαίο προϊόν για οποιαδήποτε βιομηχανία απαιτεί πλακέτες κυκλωμάτων υψηλής απόδοσης και υψηλής αξιοπιστίας.

Χαρακτηριστικά:

• Ονομασία προϊόντος: HDI PCB Board
• Δοκιμή: 100% ηλεκτρονική δοκιμή, ακτινογραφία
• Πρωτότυπη ύλη: FR4 IT180
• Ελάχιστο μέγεθος τρύπας: 0,15 mm
• Ελέγχος αντίστασης: Ναι
• Αναλογία όψεων: 10:1
• PCB υψηλής πυκνότητας
• Πίνακας PCB υψηλής ταχύτητας
• Διασύνδεση PCB υψηλής πυκνότητας

Τεχνικές παραμέτρους:

Εφαρμογές:

Τα 4L 1+N+1 HDI Boards, με τον ευπροσάρμοστο αριθμό στρωμάτων που κυμαίνονται από 4 έως 20 στρώματα και επιλογές πάχους πλακέτων που εκτείνονται από 0,2 mm έως 6,00 mm,είναι μια ενσωμάτωση της τεχνολογίας παραγωγής HDI PCBΧρησιμοποιώντας το FR4 IT180 ως πρώτη ύλη, αυτά τα high-speed PCB boards έχουν σχεδιαστεί για να ανταποκρίνονται στα αυστηρά πρότυπα του σύγχρονου ηλεκτρονικού εξοπλισμού, με ελάχιστο πλάτος ίχνη και απόσταση 3/3mil,που τους επιτρέπει να υποστηρίζουν την τοποθέτηση συστατικών υψηλής πυκνότητας που απαιτούν οι σύγχρονες ηλεκτρονικές συσκευές.

Τα υψηλής ταχύτητας πλαίσια PCB όπως το 4L 1 + N + 1 HDI είναι ζωτικής σημασίας σε εφαρμογές όπου η απόδοση και ο χώρος είναι σε υψηλή τιμή.και οι φορητοί υπολογιστές είναι χαρακτηριστικά παραδείγματα συσκευών που επωφελούνται από τη μικροποίηση και την βελτιωμένη ηλεκτρική απόδοση που προσφέρει η κατασκευή HDI PCBΗ συμπαγή και πολυεπίπεδη φύση αυτών των πλακίδων επιτρέπει την προσθήκη περισσότερης λειτουργικότητας στους λεπτούς παράγοντες φόρμας που απαιτούν οι καταναλωτές.,ή ενσωματωμένους αισθητήρες, αυτά τα HDI PCB είναι κατάλληλα για το έργο.

Οι συσκευές όπως τα έξυπνα ρολόγια, οι ανιχνευτές φυσικής κατάστασης και τα συστήματα ιατρικής παρακολούθησης βασίζονται στο συμπαγές,διασυνδέσεις υψηλής πυκνότητας που παρέχουν οι πλακέτες HDI 4L 1+N+1Το μικρό ίχνος και ο χώρος, σε συνδυασμό με την ικανότητα ενσωμάτωσης πολλαπλών στρωμάτων, καθιστούν αυτά τα PCB ιδανικά για τα εξελιγμένα και μικροσκοπικά ηλεκτρονικά που βρίσκονται στα φορητά.

Επιπλέον, στον τομέα της βιομηχανικής ηλεκτρονικής, όπου η αξιοπιστία και η ακρίβεια είναι αδιαπραγμάτευτες, τα 4L 1+N+1 HDI Boards λάμπουν.τεχνολογία αυτοματισμούΗ ανθεκτικότητα που προσφέρει το υλικό FR4 IT180 εξασφαλίζει σταθερότητα και αντοχή, ακόμη και σε σκληρά βιομηχανικά περιβάλλοντα όπου τα PCB υψηλής ταχύτητας εκτίθενται σε ακραίες θερμοκρασίες,δονήσεις, και άλλες δύσκολες συνθήκες.

Οι αεροδιαστημικοί και αμυντικοί τομείς αξιοποιούν επίσης τα πλεονεκτήματα των PCB υψηλής πυκνότητας.και δορυφορική τεχνολογία απαιτούν την αξιοπιστία και τις δυνατότητες μετάδοσης σήματος υψηλής ταχύτητας που παρέχουν αυτές οι πλακέτες HDI. The combination of a high layer count and fine trace capabilities allows for sophisticated circuit designs that can operate effectively in the demanding scenarios faced by aerospace and defense equipment.

Τέλος, στην αυτοκινητοβιομηχανία, η συνεχιζόμενη εξέλιξη προς τα πιο έξυπνα και συνδεδεμένα οχήματα απαιτεί την ενσωμάτωση των HDI PCB.συστήματα πληροφορικής και ψυχαγωγίας, και οι επιβατηγικοί υπολογιστές επωφελούνται από τα εξοικονόμηση χώρου και τα υψηλής απόδοσης χαρακτηριστικά των 4L 1+N+1 HDI Boards.Ικανότητα αντοχής στις διακυμάνσεις θερμοκρασίας και τις δονήσεις του περιβάλλοντος του αυτοκινήτου, διατηρώντας την ακεραιότητα του σήματος υψηλής ταχύτητας, καθιστά τα PCB απαραίτητα στα σύγχρονα οχήματα.

Συμπερασματικά, τα 4L 1+N+1 HDI Boards βρίσκονται στην πρώτη γραμμή της κατασκευής HDI PCB,προσφέρει απαράμιλλη ευελιξία και απόδοση για ένα ευρύ φάσμα εφαρμογών PCB υψηλής ταχύτητας σε διάφορες απαιτητικές βιομηχανίες.

Προσαρμογή:

Το HDI PCB board μας έχει σχεδιαστεί για να ανταποκρίνεται στις περίπλοκες απαιτήσεις των εξελιγμένων ηλεκτρονικών εξαρτημάτων όπως ο μετατροπέας HD SDI.Το προϊόν μας εξασφαλίζει ότι οι εφαρμογές PCB υψηλής ταχύτητας υποστηρίζονται από τις υψηλότερες προδιαγραφέςΟι υπηρεσίες προσαρμογής μας περιλαμβάνουν:

Επισήμανση λεπτών:Οι δυνατότητες χαρακτικής ακρίβειας επιτρέπουν ένα ελάχιστο ίχνος και χώρο 3/3Mil, προσαρμόζοντας τις συμπαγείς διαταγές που απαιτούνται για τα PCB υψηλής πυκνότητας.

Πρωτοϋλικά:Χρησιμοποιούμε υψηλής ποιότητας πρώτες ύλες FR4 IT180 για να εξασφαλίσουμε την αντοχή και τη σταθερότητα της απόδοσης του HDI PCB Board σας, καθιστώντας το ιδανικό για εφαρμογές High Speed PCB Board.

Αναλογία όψεως:Το HDI PCB board μας διαθέτει εντυπωσιακή αναλογία όψεων 10:1, η οποία αποτελεί απόδειξη των προηγμένων διαδικασιών κατασκευής μας και είναι κρίσιμη για τις εφαρμογές HD SDI Converter.

Ελέγχος αντίστασης:Ναι, ο έλεγχος της αντίστασης διαχειρίζεταιται σχολαστικά για να διασφαλιστεί η ακεραιότητα του σήματος, ιδιαίτερα ζωτικής σημασίας σε σχεδιασμούς High Speed PCB Board και HD SDI Converter.

Ελάχιστο μέγεθος τρύπας:Η τεχνολογία PCB υψηλής πυκνότητας μας επιτρέπει ένα ελάχιστο μέγεθος τρύπας τρύπωσης 0,15 mm, παρέχοντας την απαιτούμενη ακρίβεια για τα μικροσκοπικά εξαρτήματα που χρησιμοποιούνται σε προηγμένες ηλεκτρονικές συναρμολογίες.

Υποστήριξη και υπηρεσίες:

Το HDI PCB Board μας συνοδεύεται από ολοκληρωμένη τεχνική υποστήριξη και υπηρεσίες προϊόντων που έχουν σχεδιαστεί για να διασφαλίσουν ότι η εμπειρία σας με το προϊόν μας είναι απρόσκοπτη και ικανοποιητική.Η υποστήριξή μας περιλαμβάνει πρόσβαση σε μια λεπτομερή βάση γνώσεων στο διαδίκτυο, οδηγίες αντιμετώπισης προβλημάτων και τεχνική τεκμηρίωση για να βοηθήσει με τυχόν ερωτήματα ή ζητήματα που μπορεί να προκύψουν κατά τη χρήση του HDI PCB Board μας.

Παρέχουμε μια ποικιλία υπηρεσιών για την υποστήριξη του HDI PCB Board μας, συμπεριλαμβανομένων αλλά όχι περιορισμένων στα εξής:

• Τεχνική υποστήριξη: Η ομάδα εμπειρογνωμόνων μας είναι διαθέσιμη για να σας βοηθήσει να διευκρινίσετε τυχόν τεχνικά ερωτήματα που μπορεί να έχετε σχετικά με τις προδιαγραφές, τις δυνατότητες,ή ενσωμάτωση της HDI PCB Board μας στα έργα σας.
• Ενημερώσεις λογισμικού: Προσφέρουμε τακτικές ενημερώσεις λογισμικού για να βελτιώσουμε τη λειτουργικότητα του HDI PCB Board σας και να αντιμετωπίσουμε τυχόν σφάλματα ή αδυναμίες ασφαλείας.
• Συμβουλές για το υλικό: Εάν αντιμετωπίσετε οποιαδήποτε προβλήματα που σχετίζονται με το υλικό, η ομάδα υποστήριξης μας μπορεί να σας καθοδηγήσει μέσω διαγνωστικών διαδικασιών για τον εντοπισμό και την επίλυση του προβλήματος.
• Υπηρεσίες επισκευής: Σε περίπτωση που το HDI PCB Board σας απαιτεί επισκευή, παρέχουμε μια απλοποιημένη διαδικασία για να διασφαλίσουμε ότι το προϊόν σας θα επισκευαστεί και θα σας επιστραφεί έγκαιρα.
• Εκπαίδευση προϊόντων: Προσφέρουμε εκπαιδευτικά υλικά και συνεδρίες για να βοηθήσουμε εσάς και την ομάδα σας να αξιοποιήσετε στο έπακρο το HDI PCB Board.

Στόχος μας είναι να παρέχουμε εξαιρετική υποστήριξη και υπηρεσίες για να βελτιώσουμε την εμπειρία σας με το HDI PCB Board μας.Η εξειδικευμένη ομάδα υποστήριξης μας δεσμεύεται να σας παρέχει την καθοδήγηση και τις λύσεις που χρειάζεστε για να διατηρήσετε τις λειτουργίες σας ομαλές..
