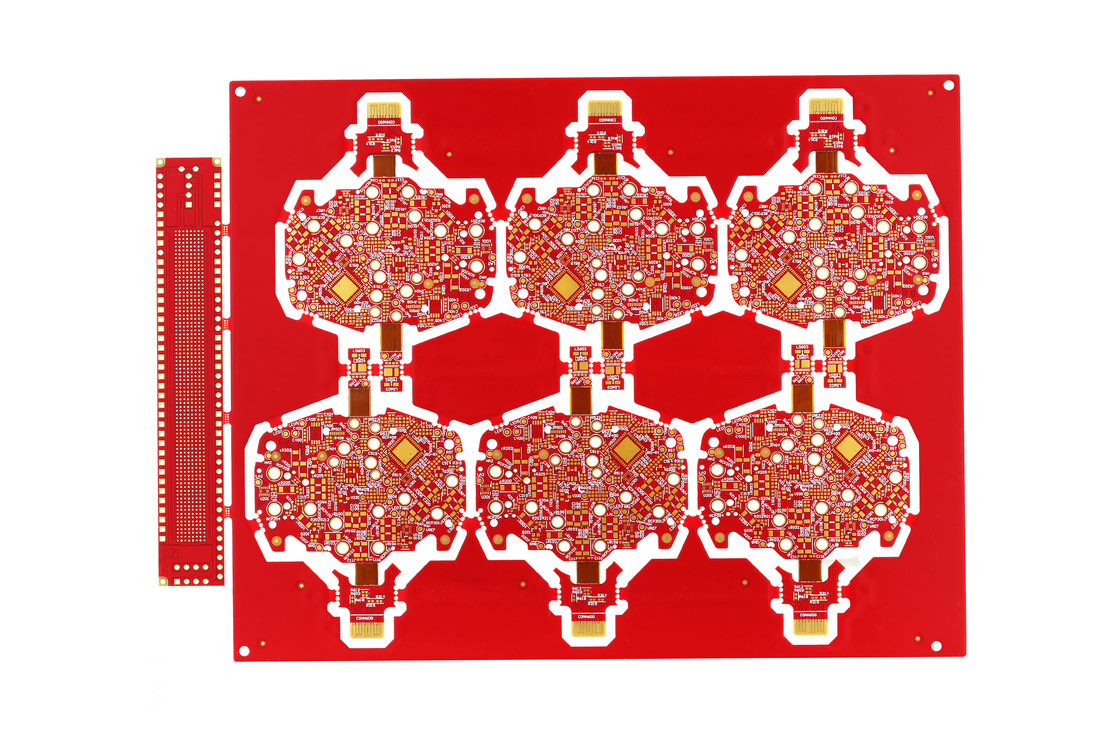

Προχωρημένο ανθεκτικό 4 στρώματα άκαμπτο εύκαμπτο πλακέτο PCB με ίχνη / διαστημική ακρίβεια

Περιγραφή του προϊόντος:

Το προϊόν Rigid Flex PCB αντιπροσωπεύει μια αξιοσημείωτη συγχώνευση της ανθεκτικότητας που προσφέρουν οι παραδοσιακές άκαμπτες πλακέτες έντυπου κυκλώματος (PCB) και της ευπροσάρμοστης προσαρμοστικότητας των ευέλικτων κυκλωμάτων.Αυτή η υβριδική τεχνολογία ενσωματώνει στοιχεία από τόσο άκαμπτα όσο και ευέλικτα κυκλώματα, δημιουργώντας μια σανίδα που είναι τόσο ανθεκτική όσο και εύπλαστη.προσφέροντας την ανθεκτικότητα που απαιτείται για σταθερά εξαρτήματα παράλληλα με την πλαστότητα που απαιτείται για περίπλοκες ηλεκτρονικές συναρμολογήσεις.

Το Rigid Flex Printed Wiring Board έχει σχεδιαστεί με ελάχιστη προδιαγραφή ίχνη / χώρου 0,1 mm, εξασφαλίζοντας τοποθέτηση συστατικών υψηλής πυκνότητας και συμπαγές, αποτελεσματικό σχεδιασμό.Με δυνατότητα υποστήριξης ενός αριθμού στρωμάτων PCB που κυμαίνεται από 1 έως 28 στρώματα, είναι προφανές ότι οι εν λόγω πλακέτες έχουν σχεδιαστεί για να ανταποκρίνονται σε μια ποικιλία από πολυπλοκότητες και λειτουργίες, κατάλληλες για πολυάριθμες εφαρμογές σε διάφορες βιομηχανίες.

Ως τύπος προϊόντος που ταξινομείται στην κατηγορία της συναρμολόγησης PCB, το εν λόγω άκαμπτο πλακό PCB είναι κάτι περισσότερο από ένα γυμνό πλακό, είναι μια ολοκληρωμένη λύση που περιλαμβάνει την ενσωμάτωση διαφόρων εξαρτημάτων.Η διαδικασία συναρμολόγησης αξιοποιεί την τεχνολογία αιχμής για την τοποθέτηση συσκευών επιφανειακής τοποθέτησης (SMD), συστοιχίες σφαιρικών πλέκων (BGAs), διπλές ενδογραμμικές συσκευές (DIPs) και άλλα ηλεκτρονικά εξαρτήματα με ακρίβεια και αξιοπιστία. The inclusion of these components makes the product a ready-to-use electronic foundation for a myriad of applications that require both the stability of rigid areas and the flexibility of bendable segments.

Το εύκαμπτο σκληρό κύκλωμα κατασκευάζεται με σχολαστική προσοχή στις λεπτομέρειες, χρησιμοποιώντας διάφορες τεχνικές τρύπησης προφίλ όπως οδικοποίηση, V-CUT και beveling.Αυτές οι μέθοδοι διασφαλίζουν ότι η σανίδα έχει το σχήμα και το περίγραμμα που απαιτούνται από τις ακριβείς προδιαγραφέςΗ δρομολόγηση χρησιμοποιείται για περίπλοκες κοπές και σχήματα, η V-CUT για την εύκολη διαίρεση πολλαπλών πλακών,και πτυχές για γωνιακές άκρες που βελτιώνουν την ευκολία εισαγωγής PCB σε συνδέσμους.

Με την υβριδική κατασκευή της, η Δυνατό να Τυποποιηθεί Πίνακα Τυποποιημένων Κυκλωμάτων είναι μια ιδανική λύση για εφαρμογές με χωρικούς περιορισμούς ή όπου η κίνηση και η ευελιξία είναι απαραίτητες.Τα άκαμπτα τμήματα παρέχουν μια ανθεκτική βάση για βαριά ή θερμογενετικά στοιχεία, ενώ οι ευέλικτες ουρές μπορούν να λυγίζονται ή να στρέφονται για να σχηματίσουν τις απαραίτητες συνδέσεις χωρίς να διακυβεύεται η ακεραιότητα των ηλεκτρικών οδών.Αυτό το δυναμικό χαρακτηριστικό του Rigid Flex PCB του επιτρέπει να διπλώνεται ή να στρεβλώνεται για να χωρέσει σε στενούς χώρους, εξαλείφοντας την ανάγκη για πολλαπλές συνδέσεις και καλώδια, μειώνοντας έτσι το συνολικό μέγεθος και το βάρος του προϊόντος.

Η προσαρμοστικότητα του PCB δεν περιορίζεται μόνο στη φυσική του μορφή.με την ικανότητα να διατηρεί υψηλό επίπεδο ακεραιότητας σήματος ακόμη και σε πολύπλοκες συνθήκεςΑυτό καθιστά το προϊόν εξαιρετική επιλογή για εξελιγμένες ηλεκτρονικές συσκευές όπου η απόδοση και η αξιοπιστία είναι πρωταρχικές.

Η διασφάλιση της ποιότητας αποτελεί κεντρική πτυχή της διαδικασίας κατασκευής των άκαμπτων πλακών PCB.Κάθε πλακέτο υποβάλλεται σε αυστηρές δοκιμές και επιθεωρήσεις για να διασφαλιστεί ότι πληροί τα υψηλότερα πρότυπα αξιοπιστίας και λειτουργικότηταςΑυτός ο σχολαστικός έλεγχος ποιότητας διασφαλίζει ότι κάθε σκληρό Flex εκτυπωμένο πίνακα καλωδίωσης λειτουργεί στο μέγιστο δυναμικό του,παρέχει αξιόπιστη και μακροχρόνια ηλεκτρονική βάση για κάθε εφαρμογή για την οποία έχει σχεδιαστεί.

Συνοπτικά, το προϊόν Rigid Flex PCB είναι μια εξαιρετική επιλογή για τους σχεδιαστές που απαιτούν τη μηχανική ακρίβεια μιας άκαμπτης πλακέτας με το πρόσθετο πλεονέκτημα της ευελιξίας.Το ελάχιστο ίχνος/διαστημικό χώρο του 0.1mm, δυνατότητα ενσωμάτωσης 1-28 στρωμάτων, προηγμένη συναρμολόγηση με SMD, BGA, DIP εξαρτήματα και η χρήση των τεχνικών τρύπησης προφίλ συνδυάζονται για να δημιουργήσουν μια ευέλικτη,υψηλής απόδοσης προϊόν που βρίσκεται στην πρώτη γραμμή της τεχνολογίας PCB.

Χαρακτηριστικά:

• Ονομασία προϊόντος: PCB άκαμπτης ευελιξίας
• Απόκλιση θέσης τρύπας: ±0,05 mm
• Ράδιο κάμψης: 0,5-10 mm
• Συστατικά: SMD, BGA, DIP, κλπ.
• Ελάχιστο ίχνος/διαστήμα: 0,1 mm
• Ευελιξία: 1-8 φορές
• Τυποποιημένη πλακέτα κυκλωμάτων
• Τυποποιημένο πίνακα καλωδίων
• Ελαστικό-ελαστικό PCB

Τεχνικές παραμέτρους:

Εφαρμογές:

Το Rigid Flex PCB, ή Δυνατό να Τυλιχτεί Ακατασταλμένο Πιεσμένο Πίνακα, είναι ένα θαύμα στη βιομηχανία ηλεκτρονικών εξαρτημάτων, που συνδυάζει τα καλύτερα χαρακτηριστικά των άκαμπτων και ευέλικτων πλακών κυκλωμάτων.Σχεδιασμένο για ευελιξία, το προϊόν αυτό καλύπτει ένα ευρύ φάσμα εφαρμογών, κατάλληλο για διάφορες περιπτώσεις και σενάρια όπου τα παραδοσιακά PCB μπορεί να μην επαρκούν.παρέχει μεγάλη πολυπλοκότητα και συνδεσιμότητα για εξελιγμένα ηλεκτρονικά συστήματα.

Ένα από τα πιο σημαντικά χαρακτηριστικά αυτού του Flex-Rigid Printed Circuit Board είναι η ευελιξία του, η οποία μπορεί να χρησιμοποιηθεί από 1 έως 8 φορές.Αυτό το χαρακτηριστικό το καθιστά ιδανικό για εφαρμογές όπου η σανίδα πρέπει να συμμορφώνεται με ένα συγκεκριμένο σχήμα ή να ταιριάζει σε ακανόνιστους χώρουςΗ ευελιξία επιτρέπει επίσης δυναμικές εφαρμογές όπου η σανίδα μπορεί να χρειαστεί να λυγίσει κατά τη διάρκεια της χρήσης, προσαρμόζοντας τις μηχανικές κινήσεις εντός της συσκευής χωρίς να θυσιάζεται η απόδοση ή η αξιοπιστία.

Επιπλέον, η ακτίνα κάμψης αυτών των σανίδων είναι αρκετά ευέλικτη, κυμαίνοντας από ένα σφιχτό 0,5 mm έως ένα πιο γενναιόδωρο 10 mm.Αυτό το εύρος εξασφαλίζει ότι είτε η εφαρμογή απαιτεί απότομες καμπύλες ή απαλές καμπύλεςΟι διαστάσεις αυτών των πλακών είναι ακριβώς 41,55 x 131mm,που μιλά για την προσαρμοστικότητα τους σε περιορισμένα περιβάλλοντα μεγέθους.

Η έννοια του sanforization ισχύει επίσης και για αυτά τα PCB, με τοπικές περιοχές υψηλής πυκνότητας και τεχνικές πίσω γεώτρησης που χρησιμοποιούνται για την ενίσχυση της ακεραιότητας του σήματος και τη μείωση του θορύβου.Αυτό το χαρακτηριστικό είναι ιδιαίτερα ευεργετικό σε εφαρμογές όπου τα σήματα υψηλής ταχύτητας είναι ο κανόνας, και η διατήρηση της σαφήνειας του σήματος είναι πρωταρχικής σημασίας.Αυτές οι περιοχές υψηλής πυκνότητας επιτρέπουν την τοποθέτηση περισσότερων εξαρτημάτων σε μικρότερη περιοχή, ενώ η πίσω γεώτρηση βοηθά στη μείωση της παρασιτικής χωρητικότητας και της επαγωγικότητας.

Οι εφαρμογές για το Rigid Flex PCB είναι ευρύτατες, βρίσκοντας μια θέση στην ιατρική βιομηχανία για φορητές οθόνες και εξοπλισμό απεικόνισης, στον αεροδιαστημικό τομέα για ελέγχους και οργάνωση του πιλοτηρίου,και στο στρατό για την τραχύτηταΗ ηλεκτρονική κατανάλωση επωφελείται επίσης από αυτή την τεχνολογία, με τα αναδιπλούμενα smartphones, τα smartwatches, τα smartphones, τα smartwatches, τα smartwatches, τα smartwatches, τα smartwatches, τα smartwatches, τα smartwatches, τα smartwatches, τα smartwatches, τα smartwatches, τα smartwatches, τα smartwatches, τα smartwatches, τα smartwatches, τα smartwatches, τα smartwatches, τα smartwatches, τα smartwatches, τα smartwatches, τα smartwatches, τα smartwatches, τα smartwatches, τα smartwatches, τα smartwatches, τα smartwatches, τα smartwatches, τα smartwatches, τα smartwatches, τα smartwatches, τα smartwatches, τα smartwatches, τα smartwatches, τα smartwatches, τα smartwatches, τα smartwatches, τα smartwatches, τα smartwatches, τα smartwatches, τα smartwatches, τα smartwatches, τα smartwatches, τα smartwatches, τα smartwatches, τα smartwatches, τακαι εξελιγμένες κάμερες που χρησιμοποιούν τις προσαρμοσμένες λύσεις που προσφέρουν αυτά τα PCBΕπιπλέον, οι εφαρμογές αυτοκινήτων, όπου ο χώρος είναι πολύτιμος και η αξιοπιστία υπό πίεση είναι ζωτικής σημασίας, αποτελούν ιδανικά σενάρια για την εφαρμογή της τεχνολογίας Rigid Flex PCB.

Συνοπτικά, το προϊόν Rigid Flex PCB είναι μια υποδειγματική λύση για σενάρια που απαιτούν συσκευασίες υψηλής πυκνότητας, εξαιρετική αξιοπιστία,και την μοναδική ικανότητα διασύνδεσης μεταξύ στατικών και δυναμικών στοιχείωνΤα χαρακτηριστικά της πολλαπλής στρωματοποίησης, της ευελιξίας, της μεταβλητής ακτίνας κάμπωσης και της ακριβούς διάμετρου, σε συνδυασμό με την sanforization,να γίνει η επιλογή για τις προηγμένες ηλεκτρονικές καινοτομίες σε ένα πλήθος βιομηχανιών.

Προσαρμογή:

Στην εταιρεία μας, ειδικευόμαστε στην παροχή υπηρεσιών προσαρμογής προϊόντων κορυφαίας κατηγορίας για το προϊόν PCB Rigid Flex,που συνδυάζει ευφυώς τα οφέλη της ευελιξίας και της ακαμψίας σε μία λύσηΟι επιλογές μας για ευέλικτα άκαμπτα κυκλώματα έρχονται με ένα ευρύ φάσμα εξατομικευόμενων χαρακτηριστικών για να καλύψουν τις συγκεκριμένες ανάγκες σας.

Προσφέρουμε ένα ολοκληρωμένο φάσμα στρωμάτων PCB, από 1-28 στρώματα, εξασφαλίζοντας ότι είτε το έργο σας είναι απλό ή περίπλοκο,Έχουμε την ικανότητα να παραδώσουμε την ακριβή διαμόρφωση PCB Rigid Flex που χρειάζεστε.

Συνειδητοποιώντας τη σημασία της ευελιξίας σε ορισμένες εφαρμογές,Η ευέλικτη άκαμπτη πλακέτα κυκλώματος μας μπορεί να σχεδιαστεί για να αντέξει 1-8 φορές κάμψη χωρίς να θέσει σε κίνδυνο την ακεραιότητα των ηλεκτρικών συνδέσεων.Αυτό το χαρακτηριστικό καθιστά τα προϊόντα μας ιδανικά για δυναμικές εφαρμογές όπου η κίνηση είναι ένας παράγοντας.

Όταν πρόκειται για υλικά, παρέχουμε μια επιλογή που περιλαμβάνει FR4, Polyimide, και PET, επιτρέποντάς σας να επιλέξετε το ιδανικό υπόστρωμα με βάση το προϊόν σας ′s θερμική, χημική,και μηχανικές απαιτήσειςΑυτή η ευελιξία του υλικού εξασφαλίζει ότι η Δυνατό να Τυποποιηθεί Σκληρή Τυποποιημένη Πίνακα Καλωδίων θα είναι απόλυτα προσαρμοσμένη στο συγκεκριμένο λειτουργικό περιβάλλον σας.

Η υπηρεσία τοποθέτησης εξαρτημάτων μας είναι ικανή να φιλοξενήσει διάφορους τύπους εξαρτημάτων όπως SMD, BGA, DIP, κλπ.διασφαλίζοντας ότι το Rigid Flex PCB σας είναι γεμάτο με ακρίβεια και προσαρμοσμένο στις ανάγκες των κυκλωμάτων σας.

Είμαστε επίσης σχολαστικοί σχετικά με την ακρίβεια της θέσης της τρύπας μας, διατηρώντας μια απόκλιση θέσης τρύπας ± 0,05 mm,που υπογραμμίζει τη δέσμευσή μας για υψηλή ακρίβεια και ποιότητα σε κάθε άκαμπτο πλαστικό PCB που παράγουμε.

Υποστήριξη και υπηρεσίες:

Τα προϊόντα μας Rigid Flex PCB παρέχονται με ολοκληρωμένη τεχνική υποστήριξη και υπηρεσίες που έχουν σχεδιαστεί για να εξασφαλίσουν ομαλή ενσωμάτωση και συντήρηση καθ' όλη τη διάρκεια του κύκλου ζωής τους.Η υποστήριξή μας περιλαμβάνει λεπτομερή τεκμηρίωση του προϊόντοςΟι πελάτες μπορούν να επωφεληθούν από την εξειδικευμένη καθοδήγησή μας σχετικά με τις σχεδιαστικές σκέψεις, την επιλογή υλικών, τηνκαι συστάσεις διάταξης για τη βελτιστοποίηση της απόδοσης και της αξιοπιστίας.

Προσφέρουμε επίσης προηγμένη υποστήριξη επίλυσης προβλημάτων για την αντιμετώπιση τυχόν επιχειρησιακών προβλημάτων που μπορεί να προκύψουν.Οι υπηρεσίες υποστήριξής μας στοχεύουν στην παροχή γρήγορων και αποτελεσματικών λύσεων για τη διατήρηση της συνεχούς λειτουργίας των εφαρμογών σας Rigid Flex PCBΕπιπλέον, παρέχουμε ενημερώσεις και πληροφορίες αναβάθμισης για να κρατάτε το προϊόν σας ενημερωμένο με τις τελευταίες εξελίξεις στην τεχνολογία PCB.

Υπηρεσίες κατάρτισης είναι διαθέσιμες για να βοηθήσουν την ομάδα σας να ενημερωθεί σχετικά με τις βέλτιστες πρακτικές για τον χειρισμό και την εργασία με τα άκαμπτα πλαστικά PCB.Οι εκπαιδευτικές μας ενότητες προσαρμόζονται στις ανάγκες των διαφόρων ρόλων στον οργανισμό σας.

Παρακαλούμε σημειώστε ότι η τεχνική υποστήριξη και οι υπηρεσίες των προϊόντων μας είναι διαθέσιμες κατά τις συνήθεις εργάσιμες ώρες και προσπαθούμε να παρέχουμε άμεσες απαντήσεις σε όλες τις ερωτήσεις.Δεσμευόμαστε να παρέχουμε εξαιρετική εξυπηρέτηση και υποστήριξη για να διασφαλίσουμε την επιτυχία των έργων σας που περιλαμβάνουν άκαμπτα πλαστικά PCB.
