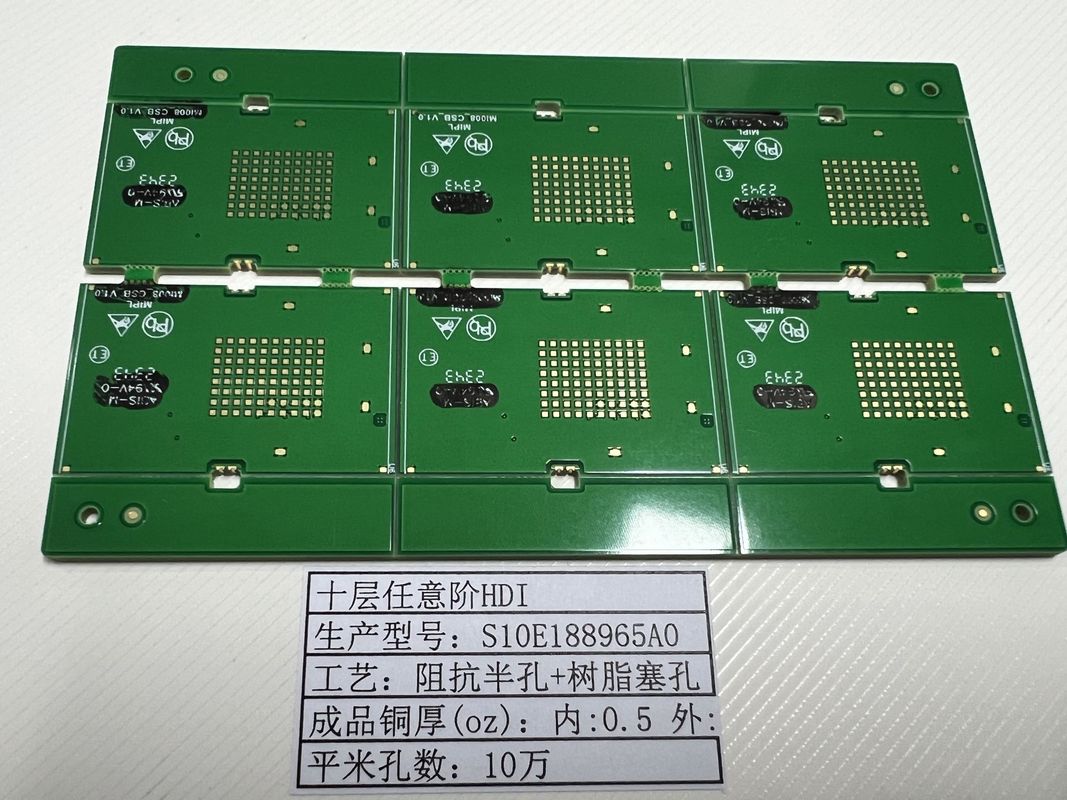

Λευκό/Μαύρο/Κίτρινο Μεταξοειδές HDI PCB Ελέγχος αντίστασης FR-4 3mil Min.

Περιγραφή του προϊόντος:

Τα HDI Any Layer PCBs αντιπροσωπεύουν το αποκορύφωμα της μηχανικής των κυκλωτικών κυκλωμάτων, ενσωματώνοντας τεχνολογία αιχμής για τη διευκόλυνση σύνθετων και υψηλής απόδοσης ηλεκτρονικών εφαρμογών.Τα πλαίσια αυτά χαρακτηρίζονται από μια δομή διασύνδεσης οποιουδήποτε στρώματος, η οποία επιτρέπει μια πιο ευέλικτη σχεδίαση, επιτρέποντας αγωγικές συνδέσεις μεταξύ οποιωνδήποτε στρωμάτων του PCB.όπου η βελτιστοποίηση του χώρου και η ακεραιότητα του σήματος είναι πρωταρχικές.

Το High-Density Interconnect Board (HDI Board) διαθέτει εντυπωσιακή ευελιξία στον αριθμό των στρωμάτων." Αυτό σημαίνει ότι η διαδικασία παραγωγής μας είναι ικανή να χειριστεί PCB με διάφορα στρώματαΕίτε χρειάζεστε ένα απλό τετραστρώμα πλακέτο είτε ένα εξελιγμένο δέκαστρομο σχέδιο,Οι HDI AnyLayer PCBs μας μπορούν να προσαρμοστούν για να ταιριάζουν στις ανάγκες σας.

Ένα από τα πιο εντυπωσιακά χαρακτηριστικά των HDI Any Layer PCBs είναι το ελάχιστο δακτυλιοειδές μέγεθος δακτυλίου 3mil (0.0762mm).σημαντική αύξηση της πυκνότητας της τοποθέτησης του συστατικούΜε τη μείωση του μεγέθους των δακτυλιδιών, οι σχεδιαστές μπορούν να εκμεταλλευτούν τον εξοικονομηθέντα χώρο για να συσκευάσουν περισσότερη λειτουργικότητα σε μικρότερο χώρο, καθιστώντας αυτά τα PCB ιδανικά για σύγχρονα,μικροσκοπικές ηλεκτρονικές συσκευές.

Το βασικό υλικό που χρησιμοποιείται στην παραγωγή των HDI PCB είναι το βιομηχανικό πρότυπο FR-4.Το FR-4 είναι ένα σύνθετο υλικό που εξασφαλίζει αντοχή και αξιοπιστία για ένα ευρύ φάσμα ηλεκτρονικών εφαρμογώνΗ ευρεία χρήση και η αποδοχή του στη βιομηχανία το καθιστούν την ιδανική επιλογή υλικού τόσο για την κατασκευή πρωτοτύπων όσο και για την μαζική παραγωγή PCB οποιασδήποτε στρώσης υψηλής πυκνότητας.

Όσον αφορά την ακρίβεια, τα HDI Any Layer PCBs μας διαθέτουν ελάχιστο μέγεθος τρύπας 0,1 mm, το οποίο υποστηρίζει την ένταξη συστατικών λεπτής ακρίβειας και επιτρέπει την τοποθέτηση συστατικών υψηλής πυκνότητας.Αυτό το χαρακτηριστικό είναι ιδιαίτερα κρίσιμο για εφαρμογές που απαιτούν μεγάλο αριθμό διασυνδέσεων σε περιορισμένο χώροΜε τέτοια ακρίβεια, αυτά τα PCB μπορούν να υποστηρίξουν προηγμένες τεχνολογίες, συμπεριλαμβανομένων των μικροδιαδρόμων και των θαμμένων διαδρόμων, οι οποίες είναι θεμελιώδεις για τη βελτίωση της απόδοσης των κυκλωμάτων υψηλής ταχύτητας.

Ο χρόνος παραγωγής για αυτά τα PCB υψηλής πυκνότητας είναι εξαιρετικά γρήγορος, από 2 έως 5 ημέρες.Αυτός ο γρήγορος χρόνος ολοκλήρωσης εξασφαλίζει ότι το έργο σας θα προχωρήσει χωρίς περιττές καθυστερήσειςΚατανοούμε τη σημασία του time-to-market στην ανταγωνιστική βιομηχανία ηλεκτρονικών ειδών.και προσπαθούμε να παρέχουμε την ταχύτερη δυνατή εξυπηρέτηση χωρίς να συμβιβάζονται με την ποιότητα των PCB μας.

Συμπερασματικά, τα HDI Any Layer PCBs είναι μια τέλεια λύση για όσους αναζητούν υψηλής πυκνότητας, υψηλής αξιοπιστίας και υψηλής απόδοσης πλακέτες εκτυπωμένων κυκλωμάτων.ελάχιστο μέγεθος δακτυλιδιώνΑν αναπτύσσετε εξελιγμένα καταναλωτικά ηλεκτρονικά, τα PCB είναι ένα από τα σημαντικότερα προϊόντα στην αγορά.περίπλοκες ιατρικές συσκευές, ή κρίσιμα αεροδιαστημικά εξαρτήματα, τα PCB HDI Any Layer είναι σχεδιασμένα για να ανταποκρίνονται στις αυστηρές απαιτήσεις των εφαρμογών σας, εξασφαλίζοντας ότι το προϊόν σας λειτουργεί στο καλύτερο δυνατό σε κάθε σενάριο.

Χαρακτηριστικά:

• Ονομασία προϊόντος: HDI PCB οποιουδήποτε στρώματος
• Προγραμματισμός: 2-5 ημέρες
• Αριθμός στρωμάτων: Κάθε στρώμα
• Χρώμα μάσκας συγκόλλησης: Πράσινο, Κόκκινο, Μπλε, Μαύρο, Κίτρινο, Λευκό
• Μίν. Τελειωμένο μέγεθος τρύπας: 0,1 mm
• Δάχος: 0,2 mm-6,0 mm
• Χαρακτηριστικό: Πολυεπίπεδο σύστημα διασύνδεσης
• Χαρακτηριστικό: Πολυεπίπεδη υψηλής πυκνότητας κυκλώματα εκτύπωσης
• Χαρακτηριστικό: Πίνακα διασύνδεσης οποιουδήποτε στρώματος

Τεχνικές παραμέτρους:

Εφαρμογές:

Τα HDI (High-Density Interconnect) Any Layer PCBs βρίσκονται στην πρώτη γραμμή της σύγχρονης τεχνολογίας των κυκλωτικών κυκλωμάτων, προσφέροντας απαράμιλλη ευελιξία και απόδοση για μια πληθώρα εφαρμογών.Με την ικανότητά τους να έχουν οποιοδήποτε στρώμα αλληλένδετο, αποτελούν την ιδανική επιλογή για σενάρια όπου ο χώρος είναι υψηλής ποιότητας και οι πίνακες καλωδίωσης υψηλής πυκνότητας είναι απαραίτητοι.

Τα PCB αυτά διαθέτουν ελάχιστο πλάτος γραμμής και διαστήματα 3mil/3mil, καθιστώντας τα κατάλληλα για απαιτήσεις υψηλής ακρίβειας σε προηγμένες ηλεκτρονικές συσκευές.Το 1mm διασφαλίζει περαιτέρω ότι ακόμη και τα πιο περίπλοκα εξαρτήματα μπορούν να φιλοξενηθούν, καθιστώντας αυτές τις πλακέτες ιδανικές για εφαρμογές στις ιατρικές, αεροδιαστημικές και τηλεπικοινωνιακές βιομηχανίες, όπου η αξιοπιστία και η ακρίβεια είναι εξαιρετικά σημαντικές.

Με γρήγορο χρόνο παράδοσης 2-5 ημερών, τα HDI Any Layer PCBs είναι εξαιρετικά για ταχεία δημιουργία πρωτοτύπων και επείγοντα έργα.Οι κατασκευαστές ηλεκτρονικών συσκευών μπορούν να επωφεληθούν από το γρήγορο χρόνο ανταλλαγής για να παραμείνουν μπροστά σε μια ανταγωνιστική αγορά, ειδικά κατά την ανάπτυξη πρωτοποριακών προϊόντων που απαιτούν ταχεία επανάληψη και δοκιμές.

Η πλακέτα διασύνδεσης οποιουδήποτε στρώματος είναι ευπροσάρμοστη και όσον αφορά την αισθητική σχεδιασμού, προσφέροντας χρώματα μεταξοειδούς σε λευκό, μαύρο και κίτρινο για να ταιριάζει ή να αντιπαραβάλλεται με την υπόλοιπη συσκευή.Αυτό το χαρακτηριστικό είναι ιδιαίτερα χρήσιμο για τα καταναλωτικά ηλεκτρονικά, όπου το branding και ο οπτικός σχεδιασμός είναι το κλειδί για τη διαφοροποίηση του προϊόντος.

Επιπλέον, αυτά τα PCB χρησιμοποιούνται σε πολύπλοκες συσκευές όπως τα smartphones, τα tablets και οι φορητοί υπολογιστές, όπου η υψηλής πυκνότητας πλακέτα καλωδίωσης επιτρέπει περισσότερες λειτουργίες σε μικρότερο χώρο.Η τεχνολογία έχει επίσης ολοένα και μεγαλύτερη σημασία στις συσκευές του Διαδικτύου των Πραγμάτων (IoT).Επιπλέον, οι στρατιωτικές και οι αυτοκινητοβιομηχανίες χρησιμοποιούν αυτά τα PCB για την ανθεκτικότητα και την ικανότητά τους να αντέχουν σε σκληρά περιβάλλοντα.

Συνοπτικά, τα HDI Any Layer PCBs είναι ιδανικά για κάθε εφαρμογή που απαιτεί υψηλής πυκνότητας καλωδίωση, εξαιρετικές επιδόσεις και αξιοπιστία.Τα προηγμένα χαρακτηριστικά τους παρέχουν μια εξαιρετική βάση για την ανάπτυξη και την ανάπτυξη εξελιγμένων ηλεκτρονικών συσκευών σε διάφορες βιομηχανίες.

Προσαρμογή:

Το High-Density Integrated Circuit Interconnection Board (HDI) προσφέρει προηγμένα χαρακτηριστικά για μια νέα εποχή ηλεκτρονικών συσκευών.Τα PCB υψηλής πυκνότητας διασύνδεσης οποιουδήποτε στρώματος (HDI Any Layer) είναι προσαρμόσιμα για την κάλυψη των αναγκών των πολύπλοκων και συμπαγών σχεδίων.

Με ελάχιστο μέγεθος τρύπας 0,1mm, το Any-Layer Interconnect Board μας παρέχει ακριβείς και αξιόπιστες διασυνδέσεις για τοποθέτηση εξαρτημάτων υψηλής πυκνότητας.διασφάλιση της ακεραιότητας του σήματος για όλες τις εφαρμογές υψηλής ταχύτητας.

Προσαρμόστε την εμφάνιση και τη λειτουργικότητα των HDI PCBs σας με την ποικιλία των χρωμάτων μάσκας συγκόλλησης.ή Λευκό για να ταιριάζει με τις μοναδικές αισθητικές ή απαιτήσεις κωδικοποίησης του έργου σας.

Το μέγεθος της τρύπας είναι εντυπωσιακό σε 0,1 mm, επιτρέποντας την τοποθέτηση εξαρτημάτων με λεπτή απόσταση και εξασφαλίζοντας εξαιρετικές ηλεκτρικές επιδόσεις.

Για να βελτιώσετε την αντοχή και την απόδοση των πλακών κυκλωμάτων σας, επιλέξτε από την ποικιλία των επιφανειακών τελειών μας: HASL για μια οικονομικά αποδοτική επιλογή, ENIG για εξαιρετική επίπεδη επιφάνεια,Ασημένιο βύθισης για καλή συγκολλητικότητα, ή OSP για ένα λύμα χωρίς μόλυβδο.

Υποστήριξη και υπηρεσίες:

Τα HDI (High-Density Interconnect) Any Layer PCBs μας έχουν σχεδιαστεί για υψηλή απόδοση και αξιοπιστία, καλύπτοντας τις ανάγκες προηγμένων ηλεκτρονικών εφαρμογών.Για να διασφαλίσουμε ότι θα έχετε το μεγαλύτερο όφελος από τα προϊόντα μας, προσφέρουμε ολοκληρωμένη τεχνική υποστήριξη και υπηρεσίες που περιλαμβάνουν:

Συμβουλευτική για το προϊόν Η ομάδα εμπειρογνωμόνων μας μπορεί να παρέχει καθοδήγηση σχετικά με την επιλογή της σωστής διαμόρφωσης PCB HDI Any Layer για τις ειδικές σας ανάγκες,διασφάλιση βέλτιστης απόδοσης και συμβατότητας με τα ηλεκτρονικά σας εξαρτήματα.

Υποστήριξη σχεδιασμού Offre υποστήριξη κατά τη διάρκεια της φάσης σχεδιασμού, συμπεριλαμβανομένης της ανατροφοδότησης σχετικά με τη διάταξη, τη συσσώρευση, τα υλικά και την βελτιστοποίηση των ίχνων για να ανταποκριθεί στις απαιτήσεις της εφαρμογής σας.

Υποστήριξη κατασκευής: Μπορούμε να σας βοηθήσουμε με τα ερωτήματα κατασκευής, από την κατανόηση των δυνατοτήτων της διαδικασίας μας έως την εξασφάλιση ότι το σχέδιο σας είναι κατασκευαστικό με υψηλή απόδοση και ποιότητα.

Δοκιμασία και διασφάλιση ποιότητας Τα προϊόντα μας υποβάλλονται σε αυστηρές διαδικασίες δοκιμών και ελέγχου ποιότητας.Μπορούμε να παρέχουμε βοήθεια στην ερμηνεία των αποτελεσμάτων των δοκιμών και την εφαρμογή τυχόν αναγκαίων αλλαγών για τη βελτίωση της ποιότητας.

Αν αντιμετωπίσετε κάποιο πρόβλημα με τα HDI Any Layer PCBs,Η ομάδα τεχνικής υποστήριξης μας είναι έτοιμη να βοηθήσει με την αντιμετώπιση προβλημάτων και την επίλυση προβλημάτων για να ελαχιστοποιήσει οποιαδήποτε πιθανή διακοπή..

Υπηρεσία μετά την πώληση ∙ Δεσμευόμαστε για την ικανοποίηση των πελατών, προσφέροντας υποστήριξη μετά την πώληση για την αντιμετώπιση τυχόν ανησυχιών ή ερωτήσεων που μπορεί να προκύψουν μετά την αγορά σας.

Έγγραφα και πόροι ∆ιαβάστε ένα ευρύ φάσμα εγγράφων και πόρων για να υποστηρίξετε τη χρήση και την ενσωμάτωση των HDI Any Layer PCBs στα έργα σας.

Η τεχνική υποστήριξη και οι υπηρεσίες μας έχουν σχεδιαστεί για να σας παρέχουν απρόσκοπτη βοήθεια καθ' όλη τη διάρκεια του κύκλου ζωής των PCB HDI AnyLayer σας,διασφάλιση της επιτυχίας των σχεδίων σας και της απόδοσης των προϊόντων σας σύμφωνα με τα υψηλότερα πρότυπα.
