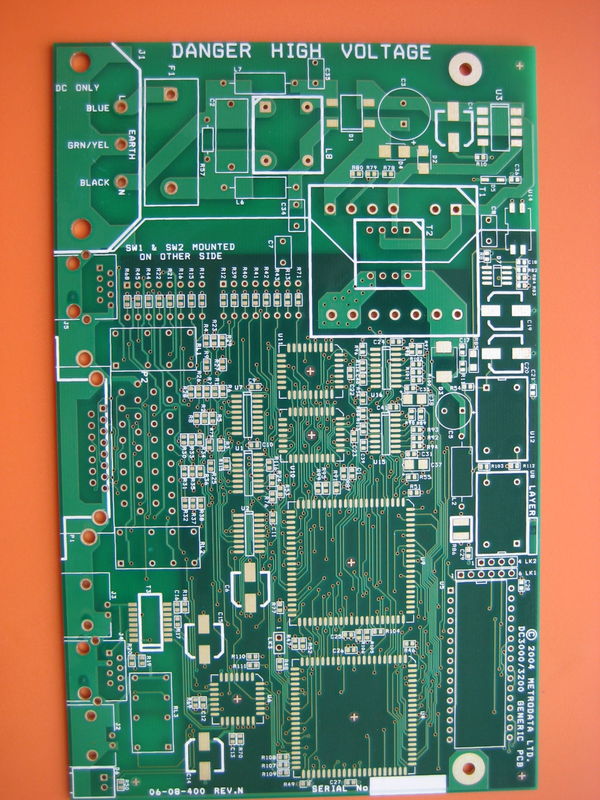

Πρωτότυπο PCB χωρίς μόλυβδο ROHS γρήγορης στροφής 5η ημέρα στροφή 4 - δείγματα στρώματος

Πρωτότυπο PCB χωρίς μόλυβδο ROHS γρήγορης στροφής 5η ημέρα στροφή 4 - δείγματα στρώματος

Περιγραφή του προϊόντος:

Το Multilayer PCB Board είναι ένα προηγμένο και εξελιγμένο προϊόν σχεδιασμένο για μια ποικιλία εφαρμογών που απαιτούν υψηλή απόδοση, αξιοπιστία και ακρίβεια.,Το προϊόν αυτό είναι ικανό να φιλοξενήσει τα πιο περίπλοκα και πυκνά σχέδια, εξασφαλίζοντας ότι μπορεί να καλύψει τις ανάγκες ακόμη και των πιο περίπλοκων ηλεκτρονικών συσκευών.Αυτή η πολυεπίπεδη εκτυπωμένη πλακέτα προσφέρει ευελιξία και λειτουργικότητα που είναι ασύγκριτη με μονοεπίπεδη ή διπλόεπίπεδη PCB.

Ένα από τα πιο εντυπωσιακά χαρακτηριστικά της πλακέτας πολυεπίπεδου PCB είναι το μέγιστο μέγεθος του πάνελ, το οποίο φτάνει έως και 600 χλμ.Αυτή η μεγάλη χωρητικότητα επιτρέπει τη φιλοξενία μεγαλύτερων σχεδίων κυκλωμάτων χωρίς να συμβιβάζεται με την ποιότητα ή την ακεραιότητα των κυκλωμάτωνΑυτό το χαρακτηριστικό είναι ιδιαίτερα επωφελές για εφαρμογές που απαιτούν εκτεταμένα κυκλώματα και είναι περιορισμένα σε μέγεθος, καθώς παρέχει στους σχεδιαστές την ελευθερία να δημιουργούν χωρίς περιορισμούς.

Κάθε στρώμα της πλακέτας πολυεπίπεδου PCB είναι σχολαστικά κατασκευασμένο με ακρίβεια και φροντίδα.ανάλογα με την πολυπλοκότητα και τις απαιτήσεις της ηλεκτρονικής συσκευήςΗ διαμόρφωση των 10 στρωμάτων PCB είναι μια δημοφιλής επιλογή για μετριοπαθώς περίπλοκες συσκευές, παρέχοντας μια βέλτιστη ισορροπία μεταξύ του πάχους της πλακέτας, του χώρου για διαδρομή και της ηλεκτρικής απόδοσης.Για πιο προηγμένες εφαρμογές, η διαμόρφωση 16 στρωμάτων PCB προσφέρει ακόμη μεγαλύτερη πυκνότητα δρομολόγησης και καλύτερη ακεραιότητα σήματος, η οποία είναι απαραίτητη για σχεδιασμούς υψηλής ταχύτητας ή υψηλής συχνότητας.

Το υλικό που χρησιμοποιείται για την κατασκευή αυτών των πολυεπίπεδων πλακών είναι συνδυασμός RO4003C και Tg170 FR-4 epoxy γυαλιού.Η επιλογή αυτού του υβριδικού υλικού εξασφαλίζει ότι οι σανίδες δεν είναι μόνο ανθεκτικές αλλά έχουν επίσης εξαιρετική θερμική σταθερότητα και ηλεκτρομόνωσηΤο υλικό RO4003C είναι γνωστό για τη χαμηλή διηλεκτρική του απώλεια, γεγονός που το καθιστά ιδανικό για εφαρμογές υψηλής συχνότητας,ενώ το Tg170 FR-4 παρέχει τη δομική ακεραιότητα και την αντοχή στη θερμότητα που απαιτείται για να αντέξει τις θερμικές πιέσεις της συγκόλλησης και της λειτουργίας σε υψηλές θερμοκρασίες.

Όσον αφορά το μέγεθος, το Multilayer PCB Board μπορεί να προσαρμοστεί για να ταιριάζει στις ειδικές ανάγκες της εφαρμογής του πελάτη.Η απουσία προκαθορισμένου μεγέθους επιτρέπει ένα επίπεδο προσαρμογής που είναι απαραίτητο για τη δημιουργία πλακών που ταιριάζουν τέλεια στις απαιτούμενες διαστάσεις του τελικού προϊόντοςΕίτε το σχεδιασμό απαιτεί μια συμπαγή, εξοικονόμηση χώρου λύση ή μια μεγάλη, περίπλοκη διάταξη, το Multilayer PCB Board μπορεί να κατασκευαστεί με ακριβείς προδιαγραφές.

Η χρήση πολλαπλών στρωμάτων όπως αυτή γίνεται ολοένα και πιο κρίσιμη στα σύγχρονα ηλεκτρονικά όπου η απόδοση, ο χώρος και το βάρος είναι σημαντικά.Αυτά τα πλαίσια παρέχουν μεγαλύτερη ευελιξία στο σχέδιοΕπιπλέον, οι εγγενείς ηλεκτρικές ιδιότητες των πολυεπίπεδων,όπως η βελτιωμένη προστασία EMI και η ακεραιότητα του σήματος, τους καθιστούν εξαιρετική επιλογή για ευαίσθητες ή υψηλής ταχύτητας ηλεκτρονικές εφαρμογές.

Συνολικά, το Multilayer PCB Board είναι ένα προϊόν που ενσωματώνει την κορυφή του σχεδιασμού και της κατασκευής PCB.υλικά υψηλής ποιότηταςΕίτε σχεδιάζετε μια συσκευή που απαιτεί 10 στρώματα PCB είτε πιο περίπλοκα 16 στρώματα PCB, η συσκευή είναι ιδανική για ένα ευρύ φάσμα εφαρμογών.Αυτό το προϊόν είναι βέβαιο ότι θα ξεπεράσει τις προσδοκίες σας με την εξαιρετική του απόδοση και αξιοπιστία..

Χαρακτηριστικά:

• Ονομασία προϊόντος: Πίνακας πολυεπίπεδων PCB
• Μονάδα βαρύτητας χαλκού: 0,5-6 ουγκιές.
• Μέγεθος τρύπας: 0,2 mm
• Μέγεθος: Προσαρμόσιμο για να φιλοξενήσει 18 στρώσεις PCB και 12 στρώσεις PCB
• Βάρος χαλκού: 12oz
• Επιλογές τελικής επιφάνειας:
  • HASL (επεξεργασία θερμού αέρα με συγκόλληση)
  • Χρυσός βύθισης
  • Κύλινδρο βύθισης
  • Ασημένιο βύθισης
  • Χρυσό δάχτυλο
  • OSP (οργανικά συντηρητικά συγκολλητικότητας)
• Σχεδιασμένα για σύνθετα κυκλώματα, κατάλληλα για εφαρμογές πολυεπίπεδου PWB

Τεχνικές παραμέτρους:

Εφαρμογές:

Τα 14 στρώματα PCB, γνωστά και ως πολυστρώματα κυκλωμάτων, είναι ένα τεχνολογικό θαύμα, που διευκολύνει την κατασκευή εξελιγμένων ηλεκτρονικών κυκλωμάτων σε συμπαγείς χώρους.Αυτές οι σανίδες χαρακτηρίζονται από το εντυπωσιακό εύρος πάχους τους 0.2mm-6.0mm, που εξυπηρετούν μια ποικιλία απαιτήσεων προϊόντων,από εξαιρετικά λεπτές συσκευές σε πιο ανθεκτικές εφαρμογές που απαιτούν παχύτερες πλάκες για δομική ακεραιότητα ή πρόσθετα στρώματα για σύνθετα κυκλώματα.

Ένα από τα σημαντικότερα χαρακτηριστικά της πλακέτας πολυεπίπεδου PCB είναι οι επιλογές τελικής επιφάνειας.αυτά τα PCB προσφέρουν εξαιρετική συγκολλητικότητα, ανθεκτικότητα στη διάβρωση και είναι κατάλληλα για εξαρτήματα λεπτής απόστασης, εξασφαλίζοντας αξιόπιστες συνδέσεις σε σχέδια υψηλής πυκνότητας.Αυτές οι επιφανειακές επεξεργασίες παρατείνουν επίσης τη διάρκεια ζωής των σανίδων και βελτιώνουν την απόδοσή τους σε σκληρά περιβάλλοντα.

Το γυάλινο επωξικό που χρησιμοποιείται σε αυτές τις πολυεπίπεδες κυκλωμάτων, δηλαδή το RO4003C+ Tg170 FR-4, αποτελεί απόδειξη της αντοχής και της αξιοπιστίας τους.Η υψηλή θερμοκρασία μετάβασης του γυαλιού (Tg) σημαίνει ότι οι πλάκες μπορούν να αντέξουν υψηλότερες θερμοκρασίες χωρίς παραμόρφωση ή υποβάθμιση των επιδόσεων, καθιστώντας τους ιδανικούς για εφαρμογές με σημαντικά θερμικά φορτία, όπως τροφοδοσίες ηλεκτρικής ενέργειας ή ηλεκτρονικά οχήματα.

Ένα άλλο κρίσιμο χαρακτηριστικό αυτών των πλακών είναι η υιοθέτηση της τεχνολογίας επιφανειακής τοποθέτησης (SMT).που επιτρέπουν την αυτοματοποιημένη συναρμολόγηση και μικρότερα μεγέθη εξαρτημάτωνΗ τεχνολογία αυτή είναι απαραίτητη για τη σύγχρονη ηλεκτρονική όπου ο χώρος είναι υψηλός και απαιτείται υψηλή πυκνότητα συστατικών.

Η ακρίβεια των εν λόγω PCB υπογραμμίζεται περαιτέρω από το ελάχιστο μέγεθος τρύπας 0,2 mm, το οποίο επιτρέπει την ενσωμάτωση συστατικών λεπτής ακρίβειας και διασυνδέσεων υψηλής πυκνότητας.Η ικανότητα αυτή είναι κρίσιμη για εφαρμογές όπως ο εξοπλισμός τηλεπικοινωνιών, ιατρικών συσκευών και αεροδιαστημικής τεχνολογίας, όπου η ακρίβεια και η μικροποίηση είναι πρωταρχικής σημασίας.

Οι περιπτώσεις εφαρμογής για την πολυεπίπεδη πλακέτα τυπωμένων κυκλωμάτων είναι τεράστιες, από τα καταναλωτικά ηλεκτρονικά προϊόντα, όπου η ζήτηση για συμπαγές και αποτελεσματικές συσκευές αυξάνεται συνεχώς,σε βιομηχανικούς και αυτοκινητοβιομηχανικούς τομείς που απαιτούν ισχυρά και αξιόπιστα εξαρτήματαΕίναι επίσης διαδεδομένα στον τομέα των υπολογιστών υψηλής ταχύτητας και των διακομιστών, όπου απαιτούνται πολλαπλά στρώματα για να φιλοξενήσουν τα περίπλοκα κυκλώματα που απαιτούνται για την επεξεργασία δεδομένων υψηλής ταχύτητας.

Συμπερασματικά, η πολυεπίπεδη πλακέτα PCB είναι ένα πολύπλευρο και απαραίτητο συστατικό στην σημερινή βιομηχανία ηλεκτρονικών.ενσωμάτωση SMT, και η ακρίβεια των λεπτών τρυπών το καθιστούν κατάλληλο για ένα ευρύ φάσμα εφαρμογών που απαιτούν τα υψηλότερα πρότυπα απόδοσης και αξιοπιστίας.

Προσαρμογή:

Οι υπηρεσίες εξατομίκευσης Multilayer PCB Board μας καλύπτουν ένα ευρύ φάσμα απαιτήσεων, διασφαλίζοντας ότι οι προδιαγραφές σας πληρούνται με ακρίβεια και ποιότητα.Προσφέρουμε μια προσέγγιση OEM One-stop Service για να χειριστούμε όλες τις πτυχές των αναγκών σας PCB.

Μπορούμε να επιτύχουμε ένα μέγεθος τρύπας μικρότερο από 0,2 χιλιοστά, παρέχοντας την απαραίτητη ακρίβεια για σύνθετα και υψηλής πυκνότητας σχέδια.Μπορείτε να επιλέξετε το ιδανικό βάρος για να ταιριάζει με τις ηλεκτρικές σας ανάγκες και τις ανάγκες αντοχής.

Το πάχος της πλακέτας είναι επίσης προσαρμόσιμο, από ένα λεπτό 0,2 mm έως ένα ανθεκτικό 6,0 mm, που φιλοξενεί μια ποικιλία εφαρμογών και εξασφαλίζει ότι η πλακέτα σας ταιριάζει τέλεια στο προϊόν σας.Ο αριθμός των στρωμάτων για τα PCB μας μπορεί να προσαρμοστεί από 4 στρώματα έως 22 στρώματα, υποστηρίζοντας τα πάντα, από απλά κυκλώματα μέχρι πολύπλοκα συστήματα.

Μεταξύ των ειδικοτήτων μας είναι τα 14 στρώματα PCB και τα 18 στρώματα PCB, τα οποία παρέχουν μια εξαιρετική ισορροπία απόδοσης και μεγέθους για προηγμένες ηλεκτρονικές εφαρμογές.Είτε ψάχνετε για 14 στρώσεις PCB ή ακόμα πιο περίπλοκη 18 στρώσεις PCB, οι υπηρεσίες μας είναι προσανατολισμένες για να ανταποκριθούν στις πιο απαιτητικές απαιτήσεις πολυεπίπεδων PCB.

Υποστήριξη και υπηρεσίες:

Το Multilayer PCB Board μας υποστηρίζεται από ολοκληρωμένη τεχνική υποστήριξη και υπηρεσίες για να διασφαλιστεί η ικανοποίησή σας και η βέλτιστη απόδοση του προϊόντος σας.Η ομάδα των εμπειρογνωμόνων μας είναι αφιερωμένη στην παροχή βοήθειας με τυχόν τεχνικές ερωτήσεις που μπορεί να έχετε σχετικά με το σχέδιο, προδιαγραφές και λειτουργικότητα του PCB.

Η υποστήριξή μας επεκτείνεται στην αντιμετώπιση τυχόν προβλημάτων που ενδέχεται να αντιμετωπίσετε κατά την εγκατάσταση ή τη λειτουργία της πλακέτας PCB πολυεπίπεδου σας.Προσφέρουμε λεπτομερή καθοδήγηση για το πώς να ενσωματώσετε καλύτερα το PCB μας στο σύστημα σας για μέγιστη αποτελεσματικότητα και αξιοπιστία.

Για να διασφαλίσουμε τη μακροζωία και την αντοχή του PCB σας, παρέχουμε χρήσιμες συμβουλές συντήρησης και βέλτιστες πρακτικές για τη φροντίδα.Οι υπηρεσίες μας περιλαμβάνουν επίσης ενημερώσεις σχετικά με το τελευταίο firmware και συμβουλές για αναβαθμίσεις για να ενισχύσει τις δυνατότητες του Multilayer PCB Board σας.

Για πιο περίπλοκες ή ειδικές ανάγκες υποστήριξης έργου, η ομάδα μας είναι έτοιμη να συνεργαστεί μαζί σας για να βρει προσαρμοσμένες λύσεις που ανταποκρίνονται στις μοναδικές σας απαιτήσεις.Προσπαθούμε να παρέχουμε ευαίσθητη και προληπτική υποστήριξη για να διατηρήσουμε τις λειτουργίες σας να λειτουργούν ομαλά.

Παρακαλούμε σημειώστε ότι ενώ στοχεύουμε να παρέχουμε εκτεταμένη υποστήριξη, οι υπηρεσίες μας δεν περιλαμβάνουν φυσική επισκευή ή αντικατάσταση κατεστραμμένων εξαρτημάτων εκτός των όρων εγγύησης.Ενθαρρύνουμε όλους τους χρήστες να αναθεωρήσουν τις πολιτικές εγγύησης και εξυπηρέτησης που συνοδεύουν την αγορά της πλακέτας πολυεπίπεδου PCB για λεπτομερείς πληροφορίες σχετικά με την κάλυψη και τους αποκλεισμούς.
