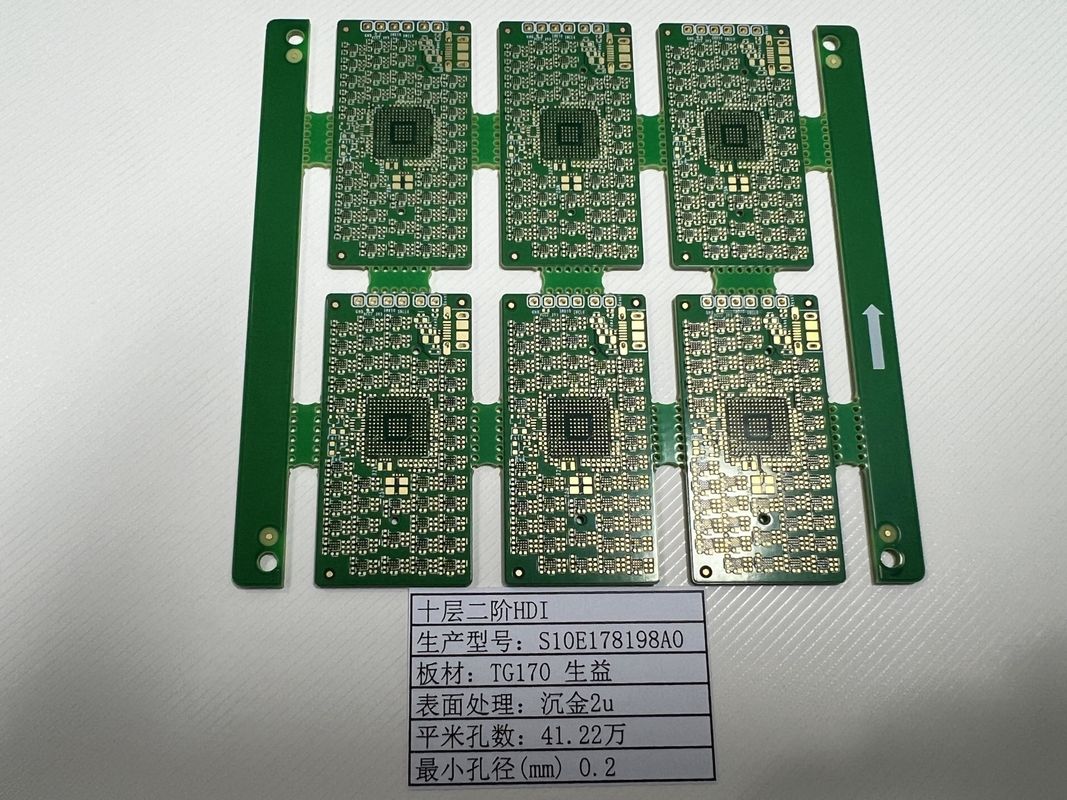

OEM HDI πλακέτα κυκλωμάτων 10 στρώμα 2+N+2 X Ray δοκιμασμένο Ultra Thin 0.2mm-6.00mm

OEM HDI πλακέτα κυκλωμάτων 10 στρώμα 2+N+2 X Ray δοκιμασμένο Ultra Thin 0.2mm-6.00mm

Δελτίο κυκλωμάτων HDI 0

2 mm

Δελτίο κυκλωμάτων HDI 6

Επικοινωνήστε μαζί μας
Ζητήστε μια προσφορά
Λεπτομέρειες για το προϊόν
Αναλογία όψεων:
10:1
Ελάχιστο μέγεθος τρύπας:
0.15mm
Μοντέλο:
0.2mm-6.00 χιλ. (8mil-126mil)
Δοκιμές:
100% ηλεκτρονικές εξετάσεις, ακτινογραφίες
Δάχος:
00,4-3,2 mm
Έλεγχος αντίστασης:
- Ναι, ναι.
Αριθμός στρωμάτων:
4-20 στρώματα
λέξεις-κλειδιά:
Διασύνδεσμος υψηλής πυκνότητας
Επισημαίνω:

Δελτίο κυκλωμάτων HDI 0

,

2 mm

,

Δελτίο κυκλωμάτων HDI 6

Όροι πληρωμής και αποστολής
Περιγραφή του προϊόντος

Έλεγχος αντίστασης HDI PCB Board 10 1 Σχετικό όγκο 10 στρώμα 2+N+2 X Ray Tested Ultra Thin 0.2mm-6.00mm

Περιγραφή του προϊόντος:

Το HDI (High Density Interconnector) PCB Board είναι ένα τεχνολογικό θαύμα στον τομέα των ηλεκτρονικών εξαρτημάτων.ανταποκρίνεται στις προηγμένες ανάγκες του σύγχρονου ηλεκτρονικού εξοπλισμού με ανώτερη απόδοση και αξιοπιστίαΤα πλαίσια αυτά είναι ειδικά σχεδιασμένα για εφαρμογές που απαιτούν πυκνότερη διαμόρφωση των συστατικών και μεγαλύτερο αριθμό διασυνδέσεων.Το HDI PCB είναι μια απόδειξη της εξέλιξης της τεχνολογίας των κυκλωμάτων., λαμβάνοντας υπόψη την τάση προς τη μικροποίηση χωρίς να συμβιβάζεται με τη λειτουργικότητα.

Στην καρδιά του HDI PCB Board βρίσκεται η εντυπωσιακή ικανότητά του να υποστηρίζει ένα ελάχιστο μέγεθος τρύπας μόλις 0,15 mm.διευκόλυνση της ενσωμάτωσης περισσότερων εξαρτημάτων σε μία μόνο πλακέταΗ μικροποίηση αυτή αποτελεί βασικό στοιχείο για την παραγωγή ελαφρών, συμπαγών και υψηλής απόδοσης συσκευών που χαρακτηρίζουν την σημερινή αγορά ηλεκτρονικών συσκευών.

Η ποιότητα και η αξιοπιστία είναι πρωταρχικής σημασίας για τα HDI PCB και για να διασφαλιστεί ότι κάθε πλακέτο πληροί τα υψηλότερα πρότυπα, εφαρμόζεται ένα αυστηρό πρωτόκολλο δοκιμών.όταν η ηλεκτρική απόδοση επαληθεύεται για να εξασφαλιστεί η λειτουργικότητα και η αξιοπιστίαΕπιπλέον, η εξέταση με ακτινοβολία Χ χρησιμοποιείται για την εξέταση των εσωτερικών δομών του συμβουλίου,επαλήθευση της ακεραιότητας των στρωμένων κατασκευών και των μικροσκοπικών συνδέσεων που δεν είναι ορατές με γυμνό μάτιΑυτή η διπλή προσέγγιση δοκιμών εγγυάται ότι κάθε HDI PCB Board είναι απαλλαγμένη από ελαττώματα και έτοιμη για τις απαιτήσεις των εφαρμογών υψηλής ταχύτητας και υψηλής απόδοσης.

Για να καλύψει ένα ευρύ φάσμα απαιτήσεων, ο αριθμός των στρωμάτων των πλακών για τα HDI PCB μπορεί να ποικίλει από 6 έως 32 στρώματα (6-32L).Η ευελιξία αυτή επιτρέπει τον σχεδιασμό και την κατασκευή PCB που μπορούν να χειριστούν μια πληθώρα εφαρμογώνΗ πολυεπίπεδη σχεδίαση συμβάλλει επίσης στη μείωση της απώλειας σήματος και της διασταυρούμενης ομιλίας.η οποία είναι κρίσιμη σε εφαρμογές πλακών PCB υψηλής ταχύτητας όπου η ακεραιότητα του σήματος είναι απαραίτητη.

Για να ανταποκριθεί σε εξειδικευμένες απαιτήσεις, το HDI PCB Board μπορεί να φιλοξενήσει ειδικά αιτήματα όπως μισές τρύπες και ένα βήμα 0,25 mm BGA (Ball Grid Array).που χρησιμοποιούνται για τη δημιουργία διασύνδεσης μεταξύ των πλακών ή για την τοποθέτηση εξαρτημάτων απευθείας στην άκρη του PCBΗ ικανότητα βεληνεκούς BGA 0,25 mm είναι ιδιαίτερα αξιοσημείωτη, καθώς επιτρέπει μια πυκνότερη συσκευασία των ICs (συνολικών κυκλωμάτων), η οποία είναι κρίσιμη για τις υπερ-σύνθετες ηλεκτρονικές συγκεντρώσεις.Τα χαρακτηριστικά αυτά υπογραμμίζουν την προσαρμοστικότητα του HDI PCB σε διάφορες απαιτήσεις σχεδιασμού και λειτουργίας, καθιερώνοντας περαιτέρω τον ρόλο της στην ανάπτυξη προηγμένων ηλεκτρονικών προϊόντων.

Η ενσωμάτωση της τεχνολογίας διασύνδεσης υψηλής πυκνότητας καθιστά το HDI PCB Board απαραίτητο συστατικό στα σύγχρονα ηλεκτρονικά,όταν οι αυξανόμενες απαιτήσεις απόδοσης συμπίπτουν με την ανάγκη μείωσης του μεγέθουςΤο HDI PCB δεν είναι απλά ένα συστατικό, είναι μια λύση που επιτρέπει τον πολλαπλασιασμό προηγμένων ηλεκτρονικών προϊόντων σε τομείς όπως οι τηλεπικοινωνίες, οι υπολογιστές, οι ιατρικές συσκευές,και αεροδιαστημικές βιομηχανίεςΜε τις εξαιρετικές δυνατότητές του στην υποστήριξη των λειτουργιών PCB με υψηλή ταχύτητα και την ευελιξία του στην εξυπηρέτηση διαφόρων αριθμών στρωμάτων και ειδικών αιτημάτων,Το HDI PCB αποτελεί ακρογωνιαίο λίθο του ηλεκτρονικού σχεδιασμού και παραγωγής.

Συνοπτικά, το HDI PCB Board αντιπροσωπεύει την κορυφή του σχεδιασμού PCB, προσφέροντας μια λύση διασύνδεσης υψηλής πυκνότητας για τις πιο απαιτητικές ηλεκτρονικές εφαρμογές.Με τις εξαιρετικά λεπτές του δυνατότητες, αυστηρές διαδικασίες δοκιμών, προσαρμόσιμο αριθμό στρωμάτων και ικανότητα ικανοποίησης ειδικών αιτημάτων σχεδιασμού,Το HDI PCB είναι η οριστική επιλογή για τους μηχανικούς και τους σχεδιαστές που επιδιώκουν να σπρώξουν τα όρια του τι είναι δυνατό στην μικρογραφία και τη λειτουργικότητα των ηλεκτρονικών εξαρτημάτων..



Χαρακτηριστικά:

  • Ονομασία προϊόντος: HDI PCB Board
  • Μέγεθος τρύπας: 0.1mm Laser Drill - ιδανικό για εφαρμογές PCB υψηλής ταχύτητας
  • Τμήμα πλάκας: 6-32L - ευέλικτο σχέδιο για την κατασκευή πολύπλοκων HDI PCB
  • Min Trace: 3/3Mil - ακριβής και υψηλής ανάλυσης εργασία γραμμής
  • Ιδιαίτερες απαιτήσεις: Σωλήνας λάμπας - προσαρμοσμένη σε ειδικές ανάγκες
  • Δοκιμασία: 100%E-Testing, X-RAY - διασφάλιση της αξιοπιστίας και της ποιότητας του HDI PCB Board


Τεχνικές παραμέτρους:

Τεχνική παράμετρος Περιγραφή
Πρωτοϋλικά FR4 IT180
Ειδικές απαιτήσεις Σημείο λαμπτήρα
Σκάφος πλάκας 6-32L
Έλεγχος αντίστασης - Ναι, ναι.
Δάχος 00,4-3,2 mm
Κλειστές λέξεις Διασύνδεσμος υψηλής πυκνότητας
Αριθμός στρωμάτων 4-20 στρώματα
Αναλογία όψεων 10:1
Μέγεθος τρύπας 0Δολμή λέιζερ.1mm
Ειδική αίτηση Μισή τρύπα, 0,25 mm BGA


Εφαρμογές:

Το HDI (High Density Interconnector) PCB είναι μια πλακέτα PCB υψηλής ταχύτητας που έχει σχεδιαστεί για να ανταποκρίνεται στις αυστηρές απαιτήσεις των σύγχρονων ηλεκτρονικών συσκευών όπου ο χώρος, το βάρος και η απόδοση είναι κρίσιμες.Με αριθμό στρωμάτων που κυμαίνονται από 4 έως 20 στρώματα, οι σανίδες αυτές είναι εξαιρετικά ευπροσάρμοστες και μπορούν να προσαρμοστούν σε διάφορες εφαρμογές, καθιστώντας τις ιδανικές για ένα ευρύ φάσμα περιπτώσεων και σεναρίων.

Μια από τις κύριες εφαρμογές για τα HDI PCB είναι στον τομέα των υπολογιστών, όπου η απόδοση των υψηλής ταχύτητας PCB είναι πρωταρχική.συνδυασμένη με την ικανότητα εφαρμογής 0Η τεχνολογία.25mm BGA (Ball Grid Array), τις καθιστά ιδανικές για φορητούς υπολογιστές, διακομιστές και υπολογιστές υψηλών επιδόσεων που απαιτούν γρήγορη επεξεργασία δεδομένων και ελάχιστη καθυστέρηση.Η τεχνολογία των μισών τρυπών είναι ιδιαίτερα χρήσιμη σε εφαρμογές συνδέσμων άκρων, εξασφαλίζοντας μια ισχυρή και αξιόπιστη σύνδεση με τις περιφερειακές συσκευές.

Στην βιομηχανία τηλεπικοινωνιών, τα HDI PCB είναι απαραίτητα λόγω των ανώτερων ηλεκτρικών τους επιδόσεων και της ικανότητάς τους να υποστηρίζουν τη μετάδοση σήματος υψηλής ταχύτητας.Το μικροσκοπικό ίχνος 3/3Mil min επιτρέπει μια πυκνότερη διαδρομή των σημάτων, η οποία είναι κρίσιμη στα smartphones, σταθμούς βάσης και άλλες συσκευές επικοινωνίας που απαιτούν μικροποίηση χωρίς να συμβιβάζονται με την ταχύτητα ή την ακεραιότητα του σήματος.

Η έλευση της φορητής τεχνολογίας θεωρεί επίσης το HDI PCB ως θεμελιώδες συστατικό.φορητές συσκευέςΕίτε για ιχνηλάτες γυμναστικής, είτε για έξυπνα ρολόγια, είτε για ιατρικές συσκευές παρακολούθησης, τα χαρακτηριστικά του HDI PCB όπως το μέγεθος τρύπας με λέιζερ 0,1 mm είναι κρίσιμα για το μικρό,ακριβείς συνδέσεις που απαιτούνται σε αυτά τα εξελιγμένα προϊόντα.

Οι ιατρικές συσκευές, ιδιαίτερα εκείνες που απαιτούν υψηλή ακρίβεια και αξιοπιστία, επωφελούνται τεράστια από την εφαρμογή των HDI PCB.Εργαλεία όπως ο εξοπλισμός απεικόνισης και τα εργαλεία διάγνωσης βασίζονται στην ικανότητα της πλακέτας PCB υψηλής ταχύτητας να λειτουργεί με συνέπεια υπό κρίσιμες συνθήκεςΕπιπλέον, η εγγύηση 100% E-Testing και X-RAY test εξασφαλίζει ότι κάθε συμβούλιο πληροί τις αυστηρές απαιτήσεις για ιατρικά πιστοποιητικά.

Τέλος, στους τομείς της αεροδιαστημικής και της άμυνας, η αξιοπιστία και οι δυνατότητες υψηλής ταχύτητας των HDI PCB τους καθιστούν κατάλληλους για χρήση σε αεροηλεκτρονικά, δορυφορικά συστήματα και στρατιωτικές συσκευές επικοινωνίας.Οι αυστηρές δοκιμές και η ακριβής κατασκευή αυτών των πλακών σημαίνει ότι μπορούν να αντέξουν τις ακραίες συνθήκες και να παρέχουν αξιόπιστη απόδοση όταν η αποτυχία δεν είναι επιλογή.

Συμπερασματικά, το HDI PCB board είναι ένα ευπροσάρμοστο προϊόν που αποτελεί αναπόσπαστο μέρος της προόδου της ηλεκτρονικής υψηλής ταχύτητας.Αγγίζοντας σχεδόν κάθε πτυχή του σύγχρονου τεχνολογικού τοπίουΑπό την πληροφορική μέχρι την τεχνολογία φορητών συσκευών και από την υγειονομική περίθαλψη μέχρι την άμυνα, το HDI PCB βρίσκεται στο επίκεντρο της καινοτομίας, οδηγώντας την ανάπτυξη μικρότερων, ταχύτερων και πιο αξιόπιστων ηλεκτρονικών συσκευών.



Προσαρμογή:

Οι υπηρεσίες PCB υψηλής ταχύτητας μας καλύπτουν τις εξειδικευμένες ανάγκες του σύγχρονου ηλεκτρονικού εξοπλισμού προσφέροντας την προσαρμογή PCB High Density Interconnector (HDI).μπορείτε να καθορίσετε ένα ελάχιστο μέγεθος τρύπας τόσο μικρό όσο 0.15mm, διασφαλίζοντας ότι η υψηλής πυκνότητας πλακέτα μοντέλου σας μπορεί να φιλοξενήσει τις περίπλοκες απαιτήσεις σχεδιασμού των προηγμένων ηλεκτρονικών εξαρτημάτων.

Το HDI PCB Board έρχεται με εύρος πάχους πλακέτων από 0,2 mm έως 6,00 mm (8mil-126mil), επιτρέποντας ένα ευρύ φάσμα εφαρμογών και προτύπων αντοχής.Αν εργάζεστε σε ένα ελαφρύ βάρος, φορητή συσκευή ή ένα ισχυρό, υψηλής ισχύος κύκλωμα, μπορούμε να προσαρμόσουμε την πλακέτα για να ανταποκριθεί στις ανάγκες σας.

Προσφέρουμε επίσης μια ολοκληρωμένη προσαρμογή του αριθμού στρωμάτων, με επιλογές που κυμαίνονται από 4 έως 20 στρώματα.Είτε είναι για απλές συσκευές είτε για πολύπλοκες, πολυλειτουργικό εξοπλισμό.

Επιπλέον, εγγυόμαστε τον έλεγχο της αντίστασης με τις υπηρεσίες μας HDI PCB.διασφαλίζοντας ότι η πλακέτα μοντέλου υψηλής πυκνότητας λειτουργεί αξιόπιστα στις ταχύτητες που απαιτούνται από την σημερινή τεχνολογία.



Υποστήριξη και υπηρεσίες:

Το HDI (High-Density Interconnect) PCB Board μας υποστηρίζεται από ολοκληρωμένη τεχνική υποστήριξη και υπηρεσίες για να διασφαλιστεί ότι θα πάρετε το μέγιστο από το προϊόν σας.εφαρμογή, και βελτιστοποίηση, είμαστε αφιερωμένοι στην παροχή σας με την υποστήριξη που χρειάζεστε για να κρατήσει το HDI PCB Board λειτουργεί στην κορυφή της απόδοσης.

Η τεχνική μας υποστήριξη περιλαμβάνει πρόσβαση σε μια εξειδικευμένη και έμπειρη ομάδα μηχανικών που μπορούν να βοηθήσουν με τυχόν ερωτήσεις ή ζητήματα που μπορεί να προκύψουν.Από την αρχική ρύθμιση μέχρι την αντιμετώπιση προβλημάτων σε πολύπλοκα κυκλώματα, η ομάδα μας είναι εδώ για να παρέχει ειδικές συμβουλές και λύσεις.

Εκτός από την υποστήριξη από την ομάδα μας, προσφέρουμε μια σειρά από υπηρεσίες που έχουν σχεδιαστεί για να παρατείνουν τη ζωή και να βελτιώσουν τη λειτουργικότητα του HDI PCB Board σας.

  • Επισκόπηση σχεδιασμού: Διασφάλιση ότι ο σχεδιασμός HDI PCB σας πληροί τα πρότυπα της βιομηχανίας και είναι βελτιστοποιημένος για την κατασκευή και την απόδοση.
  • Ανάλυση ακεραιότητας σήματος: Βοηθά στην κατανόηση και βελτίωση της απόδοσης των υψηλής ταχύτητας σημάτων στην πλακέτα.
  • Θερμική ανάλυση: Παροχή πληροφοριών σχετικά με τα θερμικά χαρακτηριστικά της πλακέτας σας για τη βελτίωση της αξιοπιστίας και της απόδοσης.
  • Υπηρεσίες προηγμένων δοκιμών: Προσφέροντας μια σειρά δοκιμών για την επικύρωση της απόδοσης και της αξιοπιστίας του HDI PCB σας, συμπεριλαμβανομένων των ηλεκτρικών δοκιμών, της μικροδιατομής και των περιβαλλοντικών δοκιμών.

Παρέχουμε επίσης τεκμηρίωση και πόρους για να σας βοηθήσουμε να αξιοποιήσετε στο έπακρο το HDI PCB board σας.και σημειώσεις εφαρμογής που καλύπτουν ένα ευρύ φάσμα θεμάτων που σχετίζονται με την τεχνολογία HDI PCB.

Η δέσμευσή μας για την επιτυχία σας δεν τελειώνει με την πώληση του HDI PCB.Προσπαθούμε να παρέχουμε συνεχή υποστήριξη και υπηρεσίες για να διασφαλίσουμε την ικανοποίησή σας και τη μακροπρόθεσμη απόδοση του προϊόντος σας.
