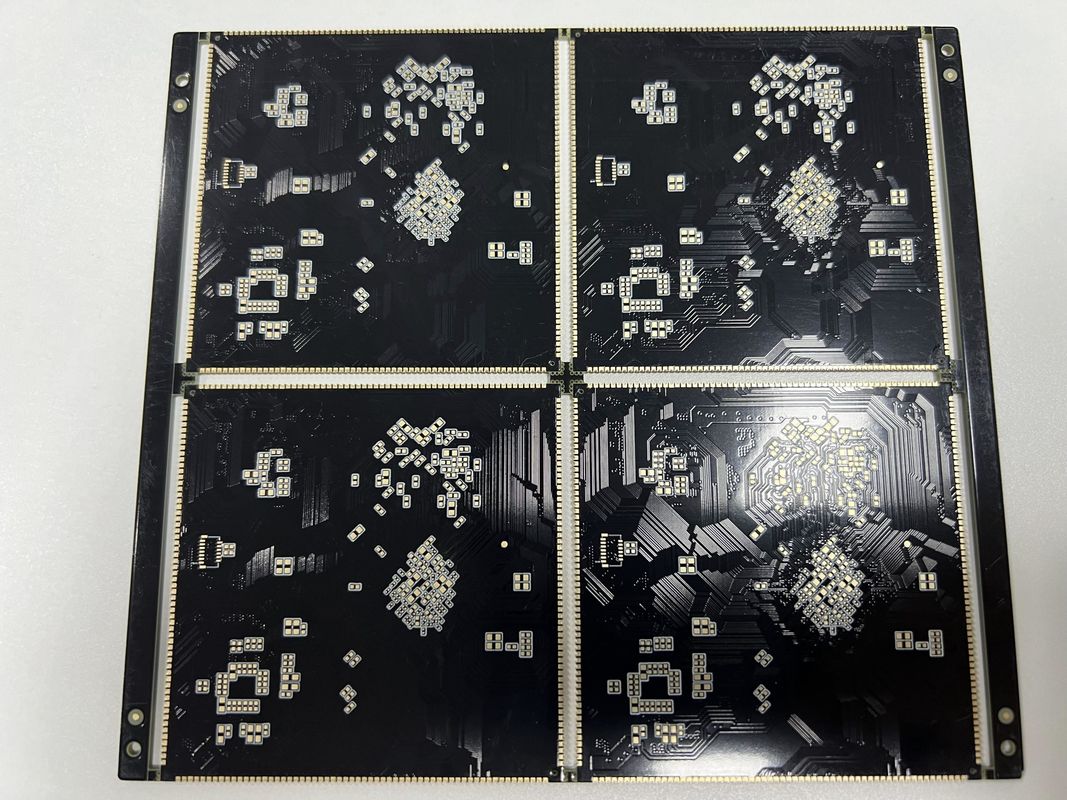

Υψηλής πυκνότητας HDI πλακέτα PCB με μισή τρύπα BGA 0,25 mm Σημείο λάμπας 10 1 αναλογία όψεων

Υψηλής πυκνότητας HDI πλακέτα PCB με μισή τρύπα BGA 0,25 mm Σημείο λάμπας 10 1 αναλογία όψεων

Πίνακας PCB HDI υψηλής πυκνότητας

Δελτίο HDI PCB με μισή τρύπα

Πίνακας κυκλωμάτων HDI με μισή τρύπα

Επικοινωνήστε μαζί μας
Ζητήστε μια προσφορά
Λεπτομέρειες για το προϊόν
Ειδικό αίτημα:
Μισή τρύπα, 0,25 mm BGA
Μοντέλο:
0.2mm-6.00 χιλ. (8mil-126mil)
Κλειστές λέξεις:
Διασύνδεσμος υψηλής πυκνότητας
Αριθμός στρωμάτων:
4-20 στρώματα
Ειδικές απαιτήσεις:
Σφραγίδα λαμπτήρα
μέγεθος τρύπας:
0Στρίψιμο λέιζερ.1mm
Αναλογία όψεων:
10:1
Ελάχιστο μέγεθος τρύπας:
0.15mm
Επισημαίνω:

Πίνακας PCB HDI υψηλής πυκνότητας

,

Δελτίο HDI PCB με μισή τρύπα

,

Πίνακας κυκλωμάτων HDI με μισή τρύπα

Όροι πληρωμής και αποστολής
Περιγραφή του προϊόντος

Προχωρημένο πίνακα PCB υψηλής πυκνότητας HBI με μισή τρύπα BGA 0,25 mm Συσκευή λαμπτήρα 10 1 αναλογία όψεων

Περιγραφή του προϊόντος:

Το HDI PCB Board είναι μια σύγχρονη λύση για εφαρμογές διασύνδεσης υψηλής πυκνότητας, η οποία ενσωματώνει τις τελευταίες εξελίξεις στην τεχνολογία PCB.Αυτό το προϊόν έχει σχεδιαστεί για να εξυπηρετεί εξελιγμένες ηλεκτρονικές συναρμολογίεςΤο HDI PCB Board είναι ιδανικό για βιομηχανίες που απαιτούν υψηλές επιδόσεις και αξιοπιστία, όπως αεροδιαστημικές, στρατιωτικές, ιατρικές,και τηλεπικοινωνιών.

Ο πυρήνας των δυνατοτήτων του HDI PCB είναι ο εντυπωσιακός αριθμός των στρωμάτων του, που κυμαίνεται από 4 έως 20 στρώματα.διευκόλυνση των πολύπλοκων κυκλωμάτων μέσα σε ένα συμπαγές αποτύπωμαΗ περίπλοκη διασύνδεση επιτυγχάνεται μέσω της χρήσης μικροβίων και προηγμένων τεχνικών κατασκευής PCB, εξασφαλίζοντας υψηλή ακεραιότητα σήματος και ηλεκτρική απόδοση.

Ένα από τα πιο αξιοσημείωτα χαρακτηριστικά του HDI PCB Board είναι το ελάχιστο μέγεθος της τρύπας του μόλις 0,15 mm.Αυτό το λεπτό μέγεθος της τρύπας είναι απαραίτητο για να φιλοξενήσει τα μικροσκοπικά στοιχεία που χρησιμοποιούνται σε σχέδια υψηλής πυκνότηταςΟι μικρότεροι δίαυλοι όχι μόνο εξοικονομούν χώρο, αλλά συμβάλλουν επίσης στη συνολική μείωση της απώλειας σήματος και της διασταυρούμενης ομιλίας, η οποία είναι ζωτικής σημασίας για τη διατήρηση της ακεραιότητας των υψηλής ταχύτητας σημάτων.

Ο έλεγχος της αντίστασης είναι ένα άλλο κρίσιμο χαρακτηριστικό του HDI PCB Board.ανάγκη για υψηλής ταχύτητας μετάδοση δεδομένωνΟ έλεγχος της αντίστασης εξασφαλίζει ότι το HDI PCB Board είναι σε θέση να υποστηρίξει τις αυστηρές απαιτήσεις ηλεκτρικής απόδοσης των μετατροπών HD SDI και άλλων ψηφιακών εφαρμογών υψηλής ταχύτητας.Αυτή η προσεκτική διαχείριση της αντίστασης ελαχιστοποιεί τις αντανακλάσεις του σήματος και τις καθυστερήσεις χρονολόγησης, παρέχοντας αξιόπιστες και σταθερές επιδόσεις.

Οι ειδικές απαιτήσεις δεν αποτελούν εμπόδιο για το HDI PCB Board. Το προϊόν είναι προσαρμόσιμο και μπορεί να προσαρμοστεί ώστε να περιλαμβάνει μοναδικά χαρακτηριστικά όπως μια πρίζα λάμπας.Αυτή η προσαρμοστικότητα επιτρέπει στο HDI PCB Board να προσαρμόζεται σε συγκεκριμένες εφαρμογές, διασφαλίζοντας ότι πληρούνται ακόμη και οι πιο εξειδικευμένες απαιτήσεις χωρίς να συμβιβάζονται οι επιδόσεις ή η ποιότητα.

Όσον αφορά την εξασφάλιση της ποιότητας, το HDI PCB Board υποβάλλεται σε αυστηρά πρωτόκολλα δοκιμών για να διασφαλιστεί ότι κάθε πλακέτο πληροί τα υψηλότερα πρότυπα.Το προϊόν υποβάλλεται σε 100% ηλεκτρονικές δοκιμές και ακτινογραφίες για τον εντοπισμό και την αποκατάσταση τυχόν ελαττωμάτωνΟι δοκιμές αυτές εξασφαλίζουν την αξιοπιστία των διαδρόμων, των αρθρώσεων συγκόλλησης και τη συνολική ακεραιότητα του PCB πριν από την παράδοση.Αυτή η σχολαστική διαδικασία δοκιμών είναι ζωτικής σημασίας για εφαρμογές όπου η αποτυχία δεν είναι επιλογή.

Οι δυνατότητες του HDI PCB Board το καθιστούν ιδανική επιλογή για χρήση σε HDI Printed Circuit Boards που είναι συνώνυμες με τη μικροποίηση, την υψηλή ταχύτητα και τις υψηλές επιδόσεις.Τα προηγμένα χαρακτηριστικά του πίνακα και οι αυστηρές δοκιμές εξασφαλίζουν ότι είναι σε θέση να αντιμετωπίσει τις απαιτήσεις των σύγχρονων ηλεκτρονικών συσκευώνΕίτε χρησιμοποιείται σε μετατροπέα HD SDI είτε σε οποιαδήποτε άλλη εφαρμογή όπου η υψηλή πυκνότητα και η υψηλή αξιοπιστία είναι πρωταρχικές, το HDI PCB Board παρέχει εξαιρετικά αποτελέσματα.

Συμπερασματικά, το HDI PCB Board είναι μια ανώτερη επιλογή για τους πελάτες που αναζητούν τεχνολογία PCB αιχμής.προσαρμοστικότητα για ειδικές απαιτήσεις όπως μια πρίζα λάμπαςΤο αριθμό των στρωμάτων από 4 έως 20 στρώματα προσφέρει ευελιξία για ένα ευρύ φάσμα εφαρμογών.καθιστώντας το HDI PCB Board απαραίτητο συστατικό για κάθε ηλεκτρονικό σχέδιο υψηλής πυκνότητας.



Χαρακτηριστικά:

  • Ονομασία προϊόντος: HDI PCB Board
  • Δάχος: 0,4-3,2 mm
  • Δάχος πλάκας: 0,2 mm-6.00 mm (8mil-126mil)
  • Ειδικές απαιτήσεις: Σημείο λαμπτήρα
  • Ελάχιστο μέγεθος τρύπας: 0,15 mm
  • Ονομασία PCB: 4L 1+N+1 HDI Boards
  • Κατασκευή HDI PCB
  • HDI PCB
  • Πίνακας PCB υψηλής ταχύτητας


Τεχνικές παραμέτρους:

Τεχνική παράμετρος Προδιαγραφές
Ειδική αίτηση Μισή τρύπα, 0,25 mm BGA
Μέγεθος τρύπας 0Δολμή λέιζερ.1mm
Μιν ίχνη 3/3Mil
Ειδικές απαιτήσεις Σημείο λαμπτήρα
Έλεγχος αντίστασης - Ναι, ναι.
Ελάχιστο μέγεθος τρύπας 0.15mm
Ονομασία PCB 4L 1+N+1 HDI πλακέτες
Σκάφος πλάκας 6-32L
Αναλογία όψεων 10:1
Αριθμός στρωμάτων 4-20 στρώματα


Εφαρμογές:

Τα HDI PCB, ή High Density Interconnector Printed Circuit Boards, αντιπροσωπεύουν ένα σημαντικό άλμα στην τεχνολογία παραγωγής PCB,που επιτρέπει μια πιο συμπαγή σχεδίαση σε συνδυασμό με υψηλότερη πυκνότητα κυκλωμάτων και βελτιωμένη ηλεκτρική απόδοσηΤα HDI PCB χαρακτηρίζονται από τα λεπτά χαρακτηριστικά τους, συμπεριλαμβανομένου ενός ελάχιστου μεγέθους τρύπας 0,15 mm και ελάχιστου πλάτους ίχνη και διαστήματος 3/3 Mil, τα οποία επιτρέπουν περισσότερη λειτουργικότητα σε μικρότερο χώρο.Οι δυνατότητες για τον αριθμό των στρωμάτων κυμαίνονται από 4 έως 20 στρώματαΣτο πεδίο της κατασκευής HDI PCB, αυτά τα χαρακτηριστικά καθιστούν τα HDI PCB ιδανικά για προηγμένες ηλεκτρονικές εφαρμογές.

Οι περιπτώσεις εφαρμογής και τα σενάρια για τα HDI PCB είναι ποικίλα, καλύπτοντας διάφορες βιομηχανίες και τεχνολογίες όπου η αξιοπιστία, η εξοικονόμηση χώρου και η βελτίωση της ηλεκτρικής απόδοσης είναι πρωταρχικής σημασίας.Στην τηλεπικοινωνιακή βιομηχανίαΤα HDI Printed Circuit Boards είναι απαραίτητα για συσκευές όπως smartphones, tablets και wearables, όπου η ζήτηση για μικροποίηση χωρίς συμβιβασμό στη λειτουργικότητα αυξάνεται συνεχώς.Το σχεδιασμό PCB υψηλής πυκνότητας επιτρέπει την συσκευασία περισσότερων εξαρτημάτων σε μικρότερο χώρο, υποστηρίζοντας την τάση προς πιο κομψές, πιο συμπαγές συσκευές.

Στον τομέα της ιατρικής ηλεκτρονικής, τα HDI PCB χρησιμοποιούνται σε μικρής κλίμακας, φορητές ιατρικές συσκευές και σε σύνθετο εργαστήριο εξοπλισμό που απαιτεί υψηλή ακρίβεια και αξιοπιστία.Το μικρό μέγεθος της τρύπας και ο υψηλός αριθμός στρωμάτων καθιστούν τις HDI πλακέτες την ιδανική λύση για τη μικροποίηση ιατρικών συσκευών όπως οι βηματοδότες, εξοπλισμού απεικόνισης και προηγμένων διαγνωστικών συσκευών που επωφελούνται από την υψηλή ακεραιότητα του σήματος της τεχνολογίας HDI και τη μειωμένη απώλεια σήματος.

Οι αεροδιαστημικές και αμυντικές εφαρμογές επωφελούνται επίσης από το σχεδιασμό PCB υψηλής πυκνότητας, όπου τα συστήματα λειτουργούν συχνά υπό ακραίες συνθήκες και ο χώρος και το βάρος είναι υψηλό.Τα πλαίσια διασύνδεσης υψηλής πυκνότητας μπορούν να βρεθούν στα συστήματα αεροηλεκτρονικής, δορυφορικές επικοινωνίες και διάφορους στρατιωτικούς εξοπλισμούς, όπου η βελτιωμένη απόδοσή τους και η αξιοπιστία τους είναι κρίσιμες για την επιτυχία της αποστολής.

Επιπλέον, οι αυτοκινητοβιομηχανίες ενσωματώνουν όλο και περισσότερο τα HDI PCB στα σχέδιά τους.Η ανάγκη για αξιόπιστες και συμπαγές λύσεις PCB δεν ήταν ποτέ μεγαλύτερηΗ τεχνολογία HDI υποστηρίζει την ενσωμάτωση πολύπλοκων ηλεκτρονικών στοιχείων στα αυτοκίνητα, διατηρώντας παράλληλα την αντοχή τους στις σκληρές συνθήκες που χαρακτηρίζουν τα περιβάλλοντα των αυτοκινήτων.

Στα καταναλωτικά ηλεκτρονικά, τα HDI PCBs αποτελούν τη ραχοκοκαλιά των τελευταίων συσκευών και συσκευών, από κάμερες και κονσόλες παιχνιδιών έως έξυπνες συσκευές.Τα PCB υψηλής πυκνότητας παρέχουν την απαραίτητη υποδομή για την υποστήριξη πολύπλοκων κυκλωμάτων σε περιορισμένο χώρο.

Τέλος, οι βιομηχανίες υπολογιστών και αποθήκευσης χρησιμοποιούν επίσης την τεχνολογία HDI για μητρικές πλακέτες, διακομιστές και συσκευές επικοινωνίας υψηλής ταχύτητας.Τα HDI PCB προσφέρουν ανώτερη ηλεκτρική απόδοση και απώλεια θερμότητας, κρίσιμη για την υψηλής ταχύτητας επεξεργασία και την αξιοπιστία που απαιτούνται σε αυτούς τους τομείς.

Συνοπτικά, οι περιπτώσεις εφαρμογής και τα σενάρια για το προϊόν HDI PCB board είναι τεράστια και κρίσιμα για την πρόοδο του σύγχρονου ηλεκτρονικού εξοπλισμού.και μεταβλητός αριθμός στρωμάτων, παράλληλα με τον υψηλό αριθμό στρωμάτων που είναι δυνατός στο πλαίσιο του σχεδιασμού του, το καθιστούν θεμελιώδες συστατικό των προηγμένων διεργασιών κατασκευής HDI PCB σε μια πληθώρα βιομηχανιών υψηλής τεχνολογίας.



Προσαρμογή:

Το προϊόν μας HDI PCB Board προσφέρει μια σειρά από υπηρεσίες προσαρμογής για την κάλυψη των απαιτήσεων των εφαρμογών που απαιτούν λύσεις διασύνδεσης υψηλής πυκνότητας.Αυτά τα πλαίσια παρέχουν ανώτερη αξιοπιστία και απόδοση.

Με εντυπωσιακή αναλογία εικόνας 10:1Τα HDI κυκλώματα είναι σχεδιασμένα για να φιλοξενήσουν τα πολύπλοκα σχέδια των σύγχρονων ηλεκτρονικών συσκευών.διασφάλιση ακριβών και σαφών διαδρομών σήματος για τις ανάγκες σας HD SDI Converter και άλλες εφαρμογές υψηλής ευκρίνειας.

Κατανοούμε ότι ειδικές απαιτήσεις, όπως μια πρίζα λάμπας, είναι συχνά απαραίτητες για προσαρμοσμένες εφαρμογές.διασφαλίζοντας ότι το HDI PCB Board σας είναι απόλυτα κατάλληλο για τις προδιαγραφές σας.

Το πάχος των HDI πλακίδων PCB μας μπορεί να ρυθμιστεί σε ένα εύρος 0,4-3,2 mm για να συμμορφωθεί με το συγκεκριμένο σχεδιασμό και τις μηχανικές απαιτήσεις σας,παρέχοντας μια ευέλικτη λύση για τις προκλήσεις των κυκλωμάτων υψηλής πυκνότητας.



Υποστήριξη και υπηρεσίες:

Το HDI PCB Board έχει σχεδιαστεί με την τελευταία τεχνολογία διασύνδεσης υψηλής πυκνότητας, εξασφαλίζοντας υψηλές επιδόσεις και αξιοπιστία για διάφορες εφαρμογές.Η τεχνική υποστήριξη και οι υπηρεσίες μας για το HDI PCB Board δεσμεύονται να σας παρέχουν τη βοήθεια που χρειάζεστε για να ενσωματώσετε αυτό το προϊόν στα έργα σας αποτελεσματικά.

Τεχνική υποστήριξη προϊόντος:

1Πλήρης τεκμηρίωση: Παρέχουμε λεπτομερή εγχειρίδια χρήστη και προδιαγραφές προϊόντων για να σας βοηθήσουμε να κατανοήσετε τις δυνατότητες και τους περιορισμούς του HDI PCB Board.

2Οδηγός επίλυσης προβλημάτων: Ο οδηγός επίλυσης προβλημάτων έχει σχεδιαστεί για να σας βοηθήσει να διαγνώσετε και να επιλύσετε κοινά προβλήματα που μπορεί να προκύψουν κατά τη χρήση του HDI PCB Board μας.

3Τεχνική έρευνα: Για πιο περίπλοκα τεχνικά ερωτήματα, η ομάδα εμπειρογνωμόνων μας είναι διαθέσιμη για να σας παρέχει γνώσεις και λύσεις προσαρμοσμένες στην συγκεκριμένη περίπτωση χρήσης σας.

Υπηρεσίες:

1. Επισκόπηση σχεδιασμού: Πριν από την κατασκευή, προσφέρουμε μια υπηρεσία αναθεώρησης σχεδιασμού για να διασφαλίσουμε ότι ο σχεδιασμός του HDI PCB Board σας είναι βελτιστοποιημένος για την απόδοση και την κατασκευαστικότητα.

2. Δοκιμασία πρωτοτύπου: Μπορούμε να βοηθήσουμε με τις δοκιμές πρωτοτύπου για να επαληθεύσουμε την απόδοση του HDI PCB Board σας σε συνθήκες πραγματικού κόσμου πριν προχωρήσουμε σε πλήρη παραγωγή.

3. Υποστήριξη μετά την πώληση: Η ομάδα υποστήριξης μετά την πώληση μας είναι εδώ για να σας βοηθήσει με τυχόν προβλήματα που μπορεί να προκύψουν μετά την παραλαβή του HDI PCB Board σας,διασφάλιση της διαρκούς ικανοποίησης σας με το προϊόν μας.

Παρακαλούμε σημειώστε ότι η τεχνική υποστήριξη και οι υπηρεσίες μας δεν περιλαμβάνουν υπηρεσίες φυσικής επισκευής.Δεσμευόμαστε να παρέχουμε το υψηλότερο επίπεδο υποστήριξης πελατών μέσω των διαθέσιμων καναλιών και πόρων μας.
