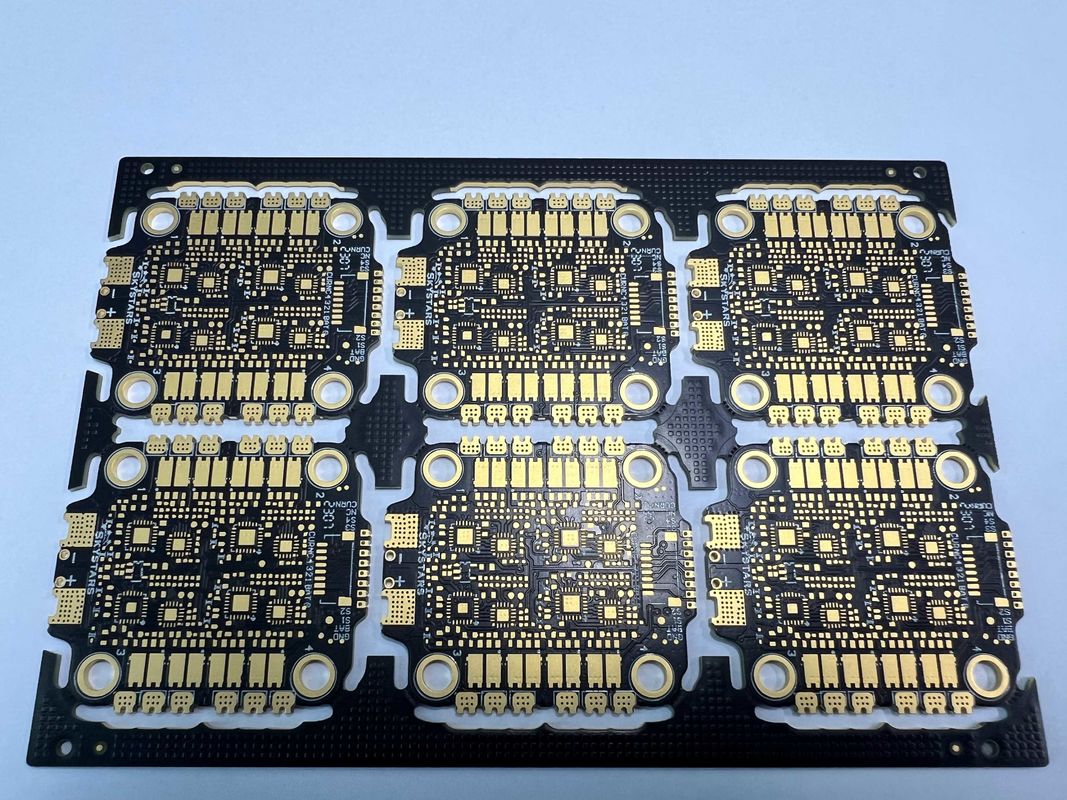

Προσαρμόσιμες HDI κυκλώσεις με ελάχιστο μέγεθος τρύπας 0,15 mm και πάχος 0,4-3,2 mm

Περιγραφή του προϊόντος:

Το προϊόν μας HDI PCB Board έχει σχεδιαστεί για να ανταποκρίνεται στις απαιτήσεις των σύγχρονων ηλεκτρονικών με την προηγμένη τεχνολογία και την ανώτερη κατασκευή του.15 mm και ελάχιστο πλάτος ίχνη/διαχωρισμός 3/3mil, τα HDI Boards μας είναι ιδανικά για εφαρμογές υψηλής ταχύτητας που απαιτούν ακρίβεια και αξιοπιστία.

Όταν πρόκειται για πάχος, τα HDI PCB Boards μας προσφέρουν ένα εύρος από 0,4 mm έως 3,2 mm, παρέχοντας ευελιξία για διάφορες απαιτήσεις σχεδιασμού.Είτε χρειάζεστε μια λεπτή και ελαφριά σανίδα ή μια παχύτερη για πιο περίπλοκες εφαρμογές, τα συμβούλια HDI σας καλύπτουν.

Ένα από τα χαρακτηριστικά των HDI PCB είναι ο έλεγχος της αντίστασης, ο οποίος εξασφαλίζει τη σταθερή ακεραιότητα του σήματος και την αξιόπιστη απόδοση.Αυτό είναι κρίσιμο για εφαρμογές PCB υψηλής ταχύτητας όπου η ποιότητα του σήματος είναι πρωταρχική.

Με τα 4L 1+N+1 HDI Boards μας, δεν μπορείτε να περιμένετε τίποτα άλλο από το καλύτερο σε όρους ποιότητας, απόδοσης και αξιοπιστίας.Είτε σχεδιάζετε μια προηγμένη ηλεκτρονική συσκευή είτε αναβαθμίζετε μια υπάρχουσα, τα HDI PCB είναι η τέλεια επιλογή.

Εμπιστευτείτε το προϊόν μας HDI PCB για να προσφέρει υψηλής ταχύτητας απόδοση, εξαιρετική ποιότητα,και αξιόπιστη λειτουργικότητα για το επόμενο έργο σας.

Χαρακτηριστικά:

• Ονομασία προϊόντος: HDI PCB Board
• Αριθμός στρωμάτων: 4-20 στρώματα
• Δάχος: 0,4-3,2 mm
• Ειδικό αίτημα: Μισή τρύπα, 0,25 mm BGA
• Ελάχιστο μέγεθος τρύπας: 0,15 mm
• Μέγεθος τρύπας: 0.1mm Laser Drill

Τεχνικές παραμέτρους:

Εφαρμογές:

Τα HDI Printed Circuit Boards (PCB) είναι προηγμένα πλαίσια κυκλωμάτων που προσφέρουν υψηλές επιδόσεις σε διάφορες ηλεκτρονικές εφαρμογές.στρώμα χαρτόνι από 6 έως 32 στρώματα, δοκιμές που περιλαμβάνουν 100% E-Testing και X-RAY, και μεγέθους τρύπας 0, 1 mm λέιζερ τρυπάνι, αυτά τα PCB είναι ιδανικά για υψηλής ταχύτητας και υψηλής πυκνότητας ηλεκτρονικά σχέδια.

Εφαρμογές και σενάρια χρήσης του προϊόντος:

1Εφαρμογές υψηλής ταχύτητας: Τα HDI PCB είναι κατάλληλα για εφαρμογές υψηλής ταχύτητας όπου η ακεραιότητα του σήματος και οι ταχύτητες μετάδοσης είναι κρίσιμες.Συνήθως χρησιμοποιούνται σε βιομηχανίες όπως οι τηλεπικοινωνίες., αεροδιαστημικής και επικοινωνίας δεδομένων.

2. Μικροσκοπικά ηλεκτρονικά: Η υψηλή πυκνότητα των HDI PCB τα καθιστά ιδανικά για συμπαγείς ηλεκτρονικές συσκευές όπου ο χώρος είναι περιορισμένος.και άλλα φορητά ηλεκτρονικά.

3. Υψηλής απόδοσης υπολογιστών: HDI πλακέτες PCB ξεχωρίζουν σε εφαρμογές υψηλής απόδοσης υπολογιστών όπου η αξιοπιστία και η αποτελεσματικότητα είναι απαραίτητες.και άλλα συστήματα υπολογιστών.

4Οδικά Ηλεκτρονικά: Η ανθεκτική σχεδίαση των HDI PCB τα καθιστά ιδανικά για τα οδικά ηλεκτρονικά, όπου απαιτείται αντοχή και απόδοση υπό σκληρές συνθήκες.Συνήθως χρησιμοποιούνται σε μονάδες ελέγχου κινητήρα., συστήματα πληροφορικής και ψυχαγωγίας και προηγμένα συστήματα υποβοήθησης του οδηγού.

5Ιατρικές συσκευές: Τα HDI PCB χρησιμοποιούνται σε ιατρικές συσκευές όπου η ακρίβεια, η αξιοπιστία και το συμπαγές μέγεθος είναι κρίσιμα.συσκευές παρακολούθησης ασθενών, και διαγνωστικά εργαλεία.

6Βιομηχανικές εφαρμογές: τα HDI PCB είναι κατάλληλα για βιομηχανικές εφαρμογές που απαιτούν υψηλή αξιοπιστία και απόδοση.και βιομηχανικές συσκευές IoT.

Συνολικά, οι HDI πλακέτες έντυπων κυκλωμάτων προσφέρουν αξιόπιστη και αποτελεσματική λύση για υψηλής ταχύτητας, υψηλής πυκνότητας ηλεκτρονικά σχέδια σε ένα ευρύ φάσμα βιομηχανιών και εφαρμογών.
