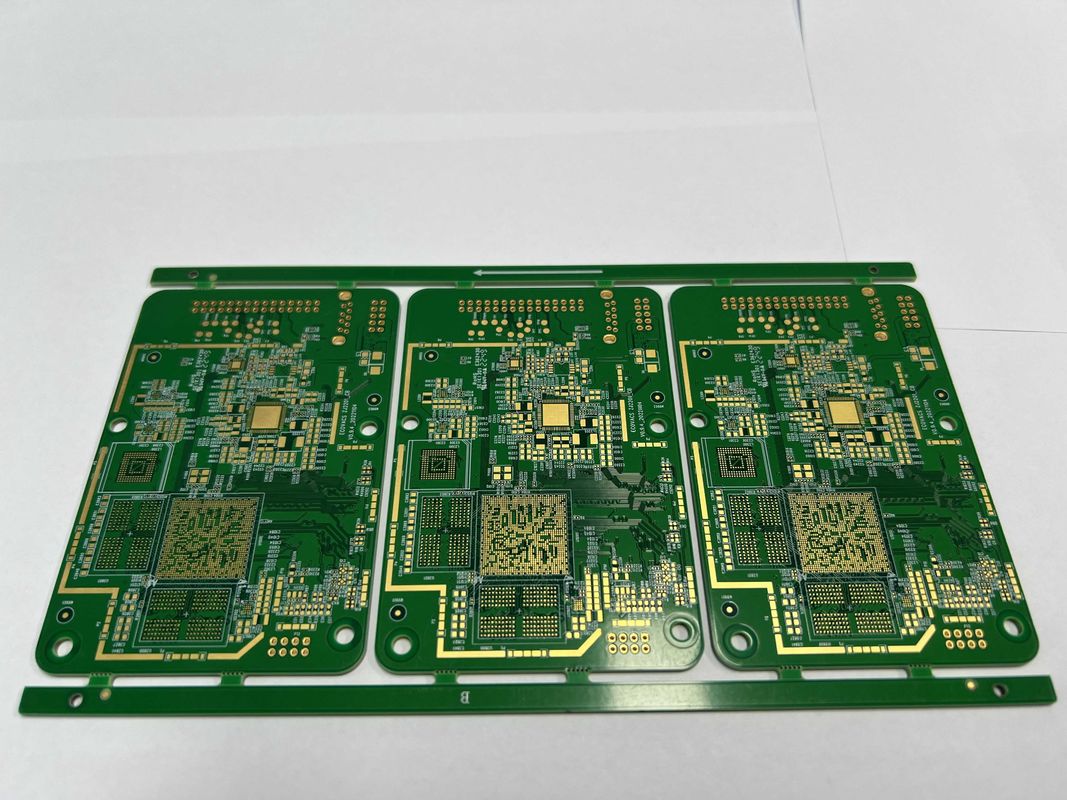

Δελτίο HDI PCB υψηλής πυκνότητας διασύνδεσης με πάχος 0,2 mm-6,00 mm και ειδικές απαιτήσεις για την πρίζα λαμπτήρα

Δελτίο HDI PCB υψηλής πυκνότητας διασύνδεσης με πάχος 0,2 mm-6,00 mm και ειδικές απαιτήσεις για την πρίζα λαμπτήρα

Δελτίο PCB HDI για πρίζες λαμπτήρων

0.2mm-6.00mm HDI PCB Board

Επικοινωνήστε μαζί μας
Ζητήστε μια προσφορά
Λεπτομέρειες για το προϊόν
Σκάφος πλάκας:
6-32L
Μέγεθος τρύπας:
0Στρίψιμο λέιζερ.1mm
Ονομασία PCB:
4L 1+N+1 HDI πλακέτες
Ελάχιστο μέγεθος τρύπας:
0.15mm
Ειδικό αίτημα:
Μισή τρύπα, 0,25 mm BGA
Πρωτοϋλικά:
FR4 IT180
Αναλογία όψεων:
10:1
Ειδικές απαιτήσεις:
Σημείο λαμπτήρα
Επισημαίνω:

Δελτίο PCB HDI για πρίζες λαμπτήρων

,

0.2mm-6.00mm HDI PCB Board

Όροι πληρωμής και αποστολής
Περιγραφή του προϊόντος

Περιγραφή του προϊόντος:

Παρουσιάζουμε το προϊόν μας HDI PCB Board, τα 4L 1+N+1 HDI Boards.καθιστώντας το ιδανικό για εφαρμογές όπως DDR4 PCB υλοποιήσεις.

Το HDI PCB Board κατασκευάζεται χρησιμοποιώντας πρώτες ύλες υψηλής ποιότητας, συγκεκριμένα FR4 IT180, γνωστό για τις εξαιρετικές του ιδιότητες ηλεκτρικής μόνωσης και αντοχή.Αυτό εξασφαλίζει την αξιοπιστία και τη μακροζωία του PCB, καθιστώντας την ανώτερη επιλογή για διάφορες ηλεκτρονικές εφαρμογές.

Ένα από τα ιδιαίτερα χαρακτηριστικά αυτού του HDI PCB Board είναι η ένταξη της τεχνολογίας Half Hole, η οποία διευκολύνει την ενσωμάτωση συστατικών με απαιτήσεις BGA 0,25 mm.Αυτό το καινοτόμο στοιχείο σχεδιασμού ενισχύει την ευελιξία και τη συμβατότητα των PCB με προηγμένα ηλεκτρονικά εξαρτήματα, επιτρέποντας απρόσκοπτη λειτουργικότητα και απόδοση.

Με ένα εύρος στρωμάτων επιφάνειας 6-32L, αυτό το HDI PCB Board προσφέρει μεγάλη ευελιξία για διάφορα σχέδια κυκλωμάτων, φιλοξενώντας σύνθετα ηλεκτρονικά συστήματα με ευκολία.Είτε εργάζεστε σε μια εξελιγμένη βιομηχανική εφαρμογή είτε σε μια προηγμένη συσκευή ηλεκτρονικών συσκευών, αυτό το PCB μπορεί να καλύψει τις ειδικές απαιτήσεις στρώματος αποτελεσματικά.

Επιπλέον, το HDI PCB Board διαθέτει ελάχιστο μέγεθος τρύπας 0,15 mm, εξασφαλίζοντας ακρίβεια και ακρίβεια στην τοποθέτηση των εξαρτημάτων και τη δρομολόγηση του σήματος.Αυτό το χαρακτηριστικό είναι κρίσιμο για τη διατήρηση της ακεραιότητας του σήματος και την ελαχιστοποίηση της απώλειας σήματος, ιδίως σε εφαρμογές υψηλής ταχύτητας όπου η αποτελεσματικότητα της μετάδοσης δεδομένων είναι πρωταρχικής σημασίας.

Συνοπτικά, τα 4L 1+N+1 HDI Boards μας συνδυάζουν τα οφέλη ενός PCB υψηλής πυκνότητας με τις δυνατότητες απόδοσης ενός PCB υψηλής ταχύτητας,καθιστώντας την εξαιρετική επιλογή για απαιτητικά ηλεκτρονικά έργαΕίτε σχεδιάζετε ένα σύστημα υπολογιστών επόμενης γενιάς, μια εξελιγμένη συσκευή δικτύωσης, ή ένα προηγμένο εξοπλισμό επικοινωνίας,Αυτό το PCB μπορεί να αυξήσει την απόδοση και την αξιοπιστία του προϊόντος σας.



Χαρακτηριστικά:

  • Ονομασία προϊόντος: HDI PCB Board
  • Ειδικό αίτημα: Μισή τρύπα, 0,25 mm BGA
  • Ελάχιστο μέγεθος τρύπας: 0,15 mm
  • Μέγεθος τρύπας: 0.1mm Laser Drill
  • Αριθμός στρωμάτων: 4-20 στρώματα
  • Κλειδιώδεις λέξεις: Διασύνδεσμος υψηλής πυκνότητας, Πίνακας μοντέλου υψηλής πυκνότητας, HDI PCB, HDI PCB Board


Τεχνικές παραμέτρους:

Έλεγχος αντίστασης - Ναι, ναι.
Ειδική αίτηση Μισή τρύπα, 0,25 mm BGA
Αναλογία όψεων 10:1
Μοντέλο 0.2mm-6.00mm ((8mil-126mil)
Ελάχιστο μέγεθος τρύπας 0.15mm
Αριθμός στρωμάτων 4-20 στρώματα
Κλειστές λέξεις Διασύνδεσμος υψηλής πυκνότητας, PCB υψηλής ταχύτητας, HDI PCB Board, High Density Model Board
Μιν ίχνη 3/3Mil
Ειδικές απαιτήσεις Σημείο λαμπτήρα
Δοκιμές 100% Ηλεκτρονική δοκιμή, ακτινογραφία


Εφαρμογές:

Όσον αφορά τα πλαίσια HDI PCB, γνωστά επίσης ως PCB διασύνδεσης υψηλής πυκνότητας, έχουν σχεδιαστεί για ειδικές εφαρμογές που απαιτούν υψηλή ακρίβεια και προηγμένη τεχνολογία.Αυτά τα πλαίσια χρησιμοποιούνται συνήθως σε ηλεκτρονικά προϊόντα που απαιτούν υψηλές επιδόσεις και συμπαγές σχεδιασμόΤα βασικά χαρακτηριστικά των HDI PCB boards περιλαμβάνουν 100% δυνατότητες E-Testing και X-RAY testing, έλεγχο αντίστασης, ελάχιστο μέγεθος τρύπας 0,15 mm και εύρος στρωμάτων 6-32L.

Μια από τις κύριες περιπτώσεις εφαρμογής προϊόντων για τα πλαίσια HDI PCB είναι στη βιομηχανία υψηλής τεχνολογίας, ιδιαίτερα στην κατασκευή προηγμένων ηλεκτρονικών συσκευών όπως smartphones, tablets,και φορητούς υπολογιστέςΤα προϊόντα αυτά απαιτούν πολύπλοκα κυκλώματα και υψηλή πυκνότητα συστατικών, καθιστώντας τα HDI PCB τα ιδανικά προϊόντα λόγω του σχεδιασμού των διασύνδεσμων υψηλής πυκνότητας.

Ένα άλλο βασικό σενάριο όπου τα HDI PCB board υπερέχουν είναι στην αεροδιαστημική και αμυντική βιομηχανία.και η μικροποίηση κάνουν τα HDI PCB σαν μια τέλεια εφαρμογή για εφαρμογές όπως τα συστήματα αεροηλεκτρονικής, εξοπλισμός ραντάρ, και συστήματα καθοδήγησης πυραύλων.

Επιπλέον, ο κλάδος της αυτοκινητοβιομηχανίας επωφελείται επίσης από τη χρήση HDI PCB σε προηγμένα συστήματα υποβοήθησης του οδηγού (ADAS), συστήματα πληροφορικής και ψυχαγωγίας και μονάδες ελέγχου κινητήρα.Το συμπαγές μέγεθος και η υψηλή αξιοπιστία των HDI PCB τα καθιστούν κατάλληλα για τις δύσκολες συνθήκες λειτουργίας στα οχήματα.

Στην ιατρική βιομηχανία, τα HDI PCB βρίσκουν εφαρμογή σε διαγνωστικό εξοπλισμό, συστήματα απεικόνισης και φορητές ιατρικές συσκευές.Η υψηλή ακρίβεια και ακεραιότητα σήματος που προσφέρει η κατασκευή HDI PCB εξασφαλίζουν ακριβή και αξιόπιστη απόδοση σε κρίσιμες ιατρικές εφαρμογές.

Συνολικά, η ευελιξία και οι επιδόσεις των HDI PCB τα καθιστούν προτιμώμενη επιλογή σε διάφορες βιομηχανίες όπου απαιτούνται λύσεις διασύνδεσης υψηλής πυκνότητας.Είτε πρόκειται για καταναλωτικά ηλεκτρονικά, αεροδιαστημικών, αυτοκινητοβιομηχανικών ή ιατρικών συσκευών, τα HDI PCB board προσφέρουν απαράμιλλη αξιοπιστία και απόδοση, καθιστώντας τα ένα απαραίτητο συστατικό στα σύγχρονα ηλεκτρονικά συστήματα.
