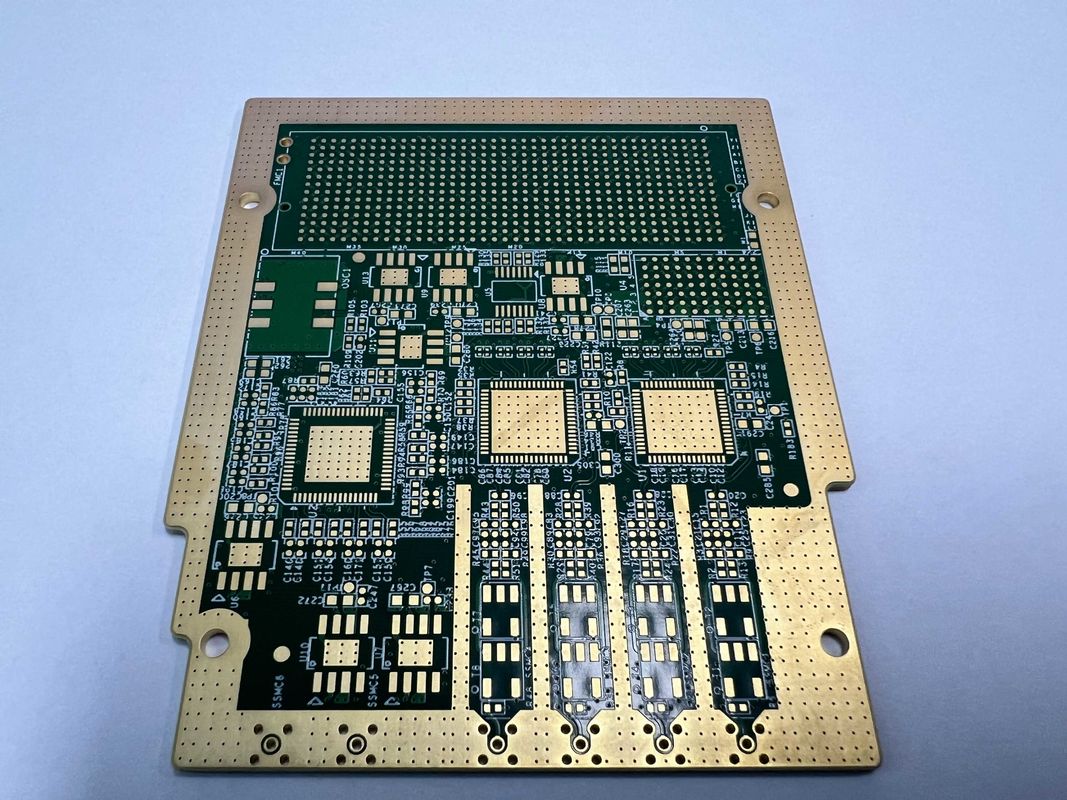

6-32L πλάκα στρώσης HDI PCB πλάκα κατασκευασμένη από FR4 IT180 πρώτες ύλες και 0,1mm μεγέθους τρύπας τρύπας λέιζερ για εφαρμογές

6-32L πλάκα στρώσης HDI PCB πλάκα κατασκευασμένη από FR4 IT180 πρώτες ύλες και 0,1mm μεγέθους τρύπας τρύπας λέιζερ για εφαρμογές

6-32L HDI PCB board

FR4 IT180 HDI πλακέτες PCB

Επικοινωνήστε μαζί μας
Ζητήστε μια προσφορά
Λεπτομέρειες για το προϊόν
Key Words:
High Density Interconnector
Μοντέλο:
0.2mm-6.00mm ((8mil-126mil)
Raw Material:
FR4 IT180
Δοκιμές:
100% Ηλεκτρονική δοκιμή, ακτινογραφία
Layer Count:
4-20 Layers
Special Requirements:
Lamp Socket
Aspect Ratio:
10:1
Impedance Control:
Yes
Επισημαίνω:

6-32L HDI PCB board

,

FR4 IT180 HDI πλακέτες PCB

Όροι πληρωμής και αποστολής
Περιγραφή του προϊόντος

Περιγραφή του προϊόντος:

Η HDI PCB είναι μια υψηλής ποιότητας πλακέτα εκτυπωμένων κυκλωμάτων ειδικά σχεδιασμένη για να ανταποκρίνεται στις υψηλές απαιτήσεις του σύγχρονου ηλεκτρονικού εξοπλισμού.το προϊόν αυτό είναι ιδανικό για εφαρμογές που απαιτούν διασυνδέσεις υψηλής πυκνότητας και ακριβή έλεγχο αντίστασης.

Ένα από τα βασικά χαρακτηριστικά του HDI PCB Board είναι οι ειδικές απαιτήσεις του για μια πρίζα λάμπας.καθιστώντας την εξαιρετική επιλογή για εφαρμογές φωτισμού όπου η αξιοπιστία είναι κρίσιμη.

Το υλικό FR4 IT180 εξασφαλίζει εξαιρετικές θερμικές και ηλεκτρικές ιδιότητες,που το καθιστά κατάλληλο για ένα ευρύ φάσμα ηλεκτρονικών συσκευών.

Με πάχος που κυμαίνεται από 0,4 mm έως 3,2 mm, το HDI PCB Board παρέχει ευελιξία στο σχεδιασμό διατηρώντας παράλληλα τη δομική ακεραιότητα.Αυτό επιτρέπει ένα συμπαγές και ελαφρύ σχεδιασμό χωρίς να συμβιβάζεται με την απόδοση.

Ως PCB διασύνδεσης υψηλής πυκνότητας (HDI), το προϊόν αυτό είναι βελτιστοποιημένο για εφαρμογές που απαιτούν περίπλοκες διαμορφώσεις και υψηλή πυκνότητα σήματος.Η προηγμένη τεχνολογία που χρησιμοποιείται στη διαδικασία κατασκευής επιτρέπει στενότερη διαδρομή και μικρότερες οδούς, με αποτέλεσμα ένα πιο συμπαγές και αποτελεσματικό σχεδιασμό PCB.

Ο έλεγχος της αντιστάθμισης είναι μια κρίσιμη πτυχή του HDI PCB Board, εξασφαλίζοντας συνεπή ακεραιότητα σήματος και ελαχιστοποιώντας την απώλεια σήματος.Αυτό το χαρακτηριστικό είναι απαραίτητο για ψηφιακές εφαρμογές υψηλής ταχύτητας όπου η ακρίβεια του σήματος είναι πρωταρχικής σημασίας.

Όταν πρόκειται για την κατασκευή HDI PCB, αυτό το προϊόν ξεχωρίζει για την ακρίβεια και την αξιοπιστία του.,και προηγμένες τεχνικές δρομολόγησης για την επίτευξη διασυνδέσεων υψηλής πυκνότητας με ελάχιστες παρεμβολές σήματος.

Συνολικά, το HDI PCB Board είναι ένα κορυφαίο προϊόν σχεδιασμένο για απαιτητικές εφαρμογές που απαιτούν λύσεις PCB υψηλής πυκνότητας.και προηγμένα χαρακτηριστικά το καθιστούν την ιδανική επιλογή για βιομηχανίες όπως οι τηλεπικοινωνίες, αυτοκινητοβιομηχανίας, αεροδιαστημικής και καταναλωτικών ηλεκτρονικών.



Χαρακτηριστικά:

  • Ονομασία προϊόντος: HDI PCB Board
  • Κλειδιώδεις λέξεις: Διασύνδεσμοι υψηλής πυκνότητας, PCB υψηλής ταχύτητας, HDI κυκλώματα εκτύπωσης
  • Ειδικό αίτημα: Μισή τρύπα, 0,25 mm BGA
  • Ελάχιστο μέγεθος τρύπας: 0,15 mm
  • Αριθμός στρωμάτων: 4-20 στρώματα
  • Δοκιμασία: 100%E-Δοκιμασία, ακτινογραφία


Τεχνικές παραμέτρους:

Πρωτοϋλικά FR4 IT180
Ονομασία PCB 4L 1+N+1 HDI πλακέτες
Μιν ίχνη 3/3Mil
Δάχος 00,4-3,2 mm
Αριθμός στρωμάτων 4-20 στρώματα
Μοντέλο 0.2mm-6.00mm (8mil-126mil)
Ειδική αίτηση Μισή τρύπα, 0,25 mm BGA
Ειδικές απαιτήσεις Σημείο λαμπτήρα
Δοκιμές 100% Ελέγχος ηλεκτρονικών ινών, ακτινογραφία
Ελάχιστο μέγεθος τρύπας 0.15mm


Εφαρμογές:

Τα HDI Printed Circuit Boards είναι εξαιρετικά εξειδικευμένα κυκλώματα που έχουν σχεδιαστεί για εφαρμογές διασύνδεσης υψηλής πυκνότητας.Αυτές οι σανίδες είναι γνωστές για την προηγμένη τεχνολογία τους και την ανώτερη απόδοση., καθιστώντας τους ιδανικούς για ένα ευρύ φάσμα εφαρμογών προϊόντων και σεναρίων.

Μια κοινή εφαρμογή των HDI PCB Boards είναι στην κατασκευή μετατροπών HD-SDI.Αυτοί οι μετατροπείς απαιτούν διασυνδέσεις υψηλής πυκνότητας για να εξασφαλίσουν τη βέλτιστη μετάδοση σήματος και ελάχιστη απώλεια σήματοςΤα HDI PCB Boards με ελάχιστο πλάτος ίχνη 3/3 mil και μεγέθος τρύπας 0, 1 mm είναι ιδανικά για την κάλυψη των απαιτήσεων ελέγχου αντίστασης των μετατροπών HD-SDI.

Ένα άλλο βασικό σενάριο εφαρμογής για τα HDI PCB είναι στα συστήματα επικοινωνίας υψηλής ταχύτητας..Η προηγμένη τεχνολογία των HDI PCB Boards, με χαρακτηριστικά όπως το ελάχιστο μέγεθος τρύπας 0,15 mm, εξασφαλίζει αξιόπιστη απόδοση σε εφαρμογές επικοινωνίας υψηλής ταχύτητας.

Επιπλέον, τα HDI PCB Boards χρησιμοποιούνται ευρέως στις αεροδιαστημικές και αμυντικές βιομηχανίες, όπου η αξιοπιστία και η απόδοση είναι κρίσιμες.Οι διασυνδέσεις υψηλής πυκνότητας που παρέχονται από αυτές τις πλακέτες τις καθιστούν κατάλληλες για εφαρμογές που απαιτούν συμπαγές σχεδιασμό και υψηλή ακεραιότητα σήματος.

Συνοπτικά, τα χαρακτηριστικά των HDI PCB Boards, όπως το ελάχιστο πλάτος ίχνη, το μέγεθος τρύπας και ο έλεγχος της αντίστασης, τα καθιστούν ευπροσάρμοστα και κατάλληλα για διάφορες εφαρμογές προϊόντων και σενάρια.Είτε πρόκειται για την κατασκευή των μετατροπών HD-SDI, τα συστήματα επικοινωνίας υψηλής ταχύτητας, ή εφαρμογές αεροδιαστημικής και άμυνας, τα HDI PCB προσφέρουν ανώτερη απόδοση και αξιοπιστία.
