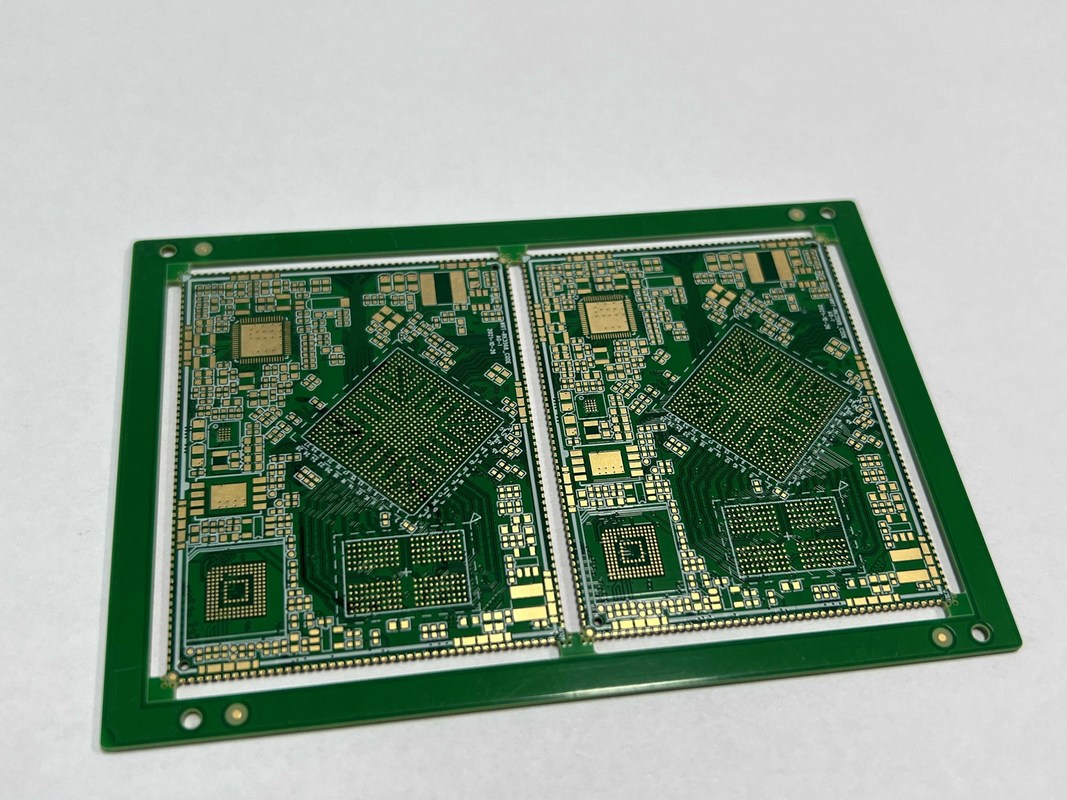

Ναι Ελέγχος αντίστασης HDI PCB board με μισή τρύπα και ελάχιστο μέγεθος τρύπας 0,15 mm

Ναι Ελέγχος αντίστασης HDI PCB board με μισή τρύπα και ελάχιστο μέγεθος τρύπας 0,15 mm

Ελέγχου αντίστασης HDI PCB board

Πίνακας PCB HDI με μισή τρύπα

0.15mm HDI PCB Board

Επικοινωνήστε μαζί μας
Ζητήστε μια προσφορά
Λεπτομέρειες για το προϊόν
Δοκιμές:
100% Ηλεκτρονική δοκιμή, ακτινογραφία
Δάχος:
00,4-3,2 mm
Πρωτοϋλικά:
FR4 IT180
Μοντέλο:
0.2mm-6.00mm ((8mil-126mil)
Κλειστές λέξεις:
Διασύνδεσμος υψηλής πυκνότητας
Μέγεθος τρύπας:
0Στρίψιμο λέιζερ.1mm
Σκάφος πλάκας:
6-32L
Αναλογία όψεων:
10:1
Επισημαίνω:

Ελέγχου αντίστασης HDI PCB board

,

Πίνακας PCB HDI με μισή τρύπα

,

0.15mm HDI PCB Board

Όροι πληρωμής και αποστολής
Περιγραφή του προϊόντος

Περιγραφή του προϊόντος:

Το HDI PCB, επίσης γνωστό ως PCB διασύνδεσης υψηλής πυκνότητας, είναι ένας τύπος πλακέτας εκτυπωμένων κυκλωμάτων που προσφέρει εξαιρετική απόδοση και αξιοπιστία για εφαρμογές υψηλής ταχύτητας και υψηλής συχνότητας.Με την πρόοδο της τεχνολογίας, τα HDI PCB έχουν γίνει όλο και πιο δημοφιλή λόγω της ικανότητάς τους να φιλοξενούν πιο περίπλοκα σχέδια και αυστηρότερες απαιτήσεις δρομολόγησης σε σύγκριση με τα παραδοσιακά PCB.Τα πλαίσια αυτά χρησιμοποιούνται ευρέως σε βιομηχανίες όπως οι τηλεπικοινωνίες.Τα πλαίσια HDI PCB κατασκευάζονται χρησιμοποιώντας πρώτες ύλες υψηλής ποιότητας, με το υλικό FR4 IT180 να είναι μια δημοφιλής επιλογή.Το FR4 IT180 είναι ένα είδος αντιφλεγμονώδους υλικού γνωστό για τις εξαιρετικές θερμικές και ηλεκτρικές του ιδιότητεςΤο υλικό αυτό εξασφαλίζει ότι οι πλακέτες HDI PCB πληρούν τις αυστηρές απαιτήσεις απόδοσης των σύγχρονων ηλεκτρονικών συσκευών.Ένα από τα βασικά χαρακτηριστικά των HDI PCB πλακών είναι η ικανότητά τους να υποστηρίζουν εξαιρετικά λεπτά ίχνη και χώρουςΤο ελάχιστο πλάτος ίχνη και η απόσταση 3/3 mm καθιστούν αυτές τις πλακέτες κατάλληλες για περίπλοκα σχέδια που απαιτούν υψηλή ακρίβεια και ακεραιότητα σήματος.Αυτό το χαρακτηριστικό επιτρέπει στους σχεδιαστές να συσκευάζουν περισσότερα εξαρτήματα σε μικρότερο χώροΤα HDI PCB είναι διαθέσιμα σε ένα ευρύ φάσμα μετρήσεων στρωμάτων, συνήθως από 4 έως 20 στρώματα.Η πολυεπίπεδη κατασκευή αυτών των πλακών επιτρέπει στους σχεδιαστές να επιτύχουν μεγαλύτερη πυκνότητα κυκλωμάτων και λειτουργικότητα σε μικρότερο αποτύπωμαΟ αριθμός στρωμάτων 6-32L παρέχει ευελιξία στο σχεδιασμό σύνθετων κυκλωμάτων για εφαρμογές που απαιτούν υψηλή απόδοση και αξιοπιστία.1 στην HDI PCB επιφάνειες ενισχύει περαιτέρω τις δυνατότητες σχεδιασμού τουςΗ υψηλή αναλογία όψεως επιτρέπει τη δημιουργία εξαρτημάτων και διαδρόμων λεπτής απόδοσης, επιτρέποντας στα πλαίσια να υποστηρίζουν προηγμένες τεχνολογίες όπως τυφλοί και θαμμένοι διαδρόμοι.Αυτό το χαρακτηριστικό είναι ζωτικής σημασίας για την κάλυψη των απαιτήσεων μικροποίησης και απόδοσης των σύγχρονων ηλεκτρονικών συσκευώνΣυνοπτικά, τα HDI PCB boards προσφέρουν μια αξιόπιστη και υψηλής απόδοσης λύση για απαιτητικές εφαρμογές που απαιτούν υψηλής ταχύτητας και υψηλής συχνότητας απόδοση.Με χαρακτηριστικά όπως η χρήση υλικού FR4 IT180Τα πλαίσια αυτά είναι κατάλληλα για βιομηχανίες που βασίζονται σε τεχνολογία αιχμής.ιατροτεχνολογικά προϊόντα, ή καταναλωτικών ηλεκτρονικών προϊόντων, τα HDI PCB boards παρέχουν τη βάση για την καινοτομία και την αριστεία στον ηλεκτρονικό σχεδιασμό.



Χαρακτηριστικά:

  • Κατασκευή HDI PCB
  • Πίνακες έντυπων κυκλωμάτων HDI
  • Πίνακας PCB υψηλής ταχύτητας
  • Ονομασία προϊόντος: HDI PCB Board
  • Ονομασία PCB: 4L 1+N+1 HDI Boards
  • Δάχος: 0,4-3,2 mm
  • Αναλογία όψεων: 10:1
  • Δοκιμασία: 100%E-Δοκιμασία, ακτινογραφία
  • Ειδικές απαιτήσεις: Σημείο λαμπτήρα


Τεχνικές παραμέτρους:

Δάχος 00,4-3,2 mm
Πρωτοϋλικά FR4 IT180
Αριθμός στρωμάτων 4-20 στρώματα
Κλειστές λέξεις Διασύνδεσμος υψηλής πυκνότητας
Ελάχιστο μέγεθος τρύπας 0.15mm
Ειδική αίτηση Μισή τρύπα, 0,25 mm BGA
Ονομασία PCB 4L 1+N+1 HDI πλακέτες
Ειδικές απαιτήσεις Σημείο λαμπτήρα
Σκάφος πλάκας 6-32L
Δοκιμές 100% Ελέγχος ηλεκτρονικών ινών, ακτινογραφία


Εφαρμογές:

Εφαρμογές και σενάρια για το προϊόν για την πλακέτα μοντέλου υψηλής πυκνότητας, την πλακέτα HDI PCB και την HDI PCB:

Το πίνακα PCB υψηλής πυκνότητας (HDI) είναι ένα ευέλικτο προϊόν που μπορεί να χρησιμοποιηθεί σε ένα ευρύ φάσμα εφαρμογών λόγω των προηγμένων χαρακτηριστικών και δυνατοτήτων του.Με στρώματα φύλλων από 6 έως 32 στρώματα, αυτό το προϊόν είναι ιδανικό για εφαρμογές που απαιτούν κυκλώματα υψηλής πυκνότητας και περίπλοκα σχέδια.

Ένα βασικό σενάριο εφαρμογής για την HDI PCB είναι η βιομηχανία τηλεπικοινωνιών, όπου η ζήτηση για συμπαγές και υψηλής απόδοσης ηλεκτρονικές συσκευές αυξάνεται συνεχώς.Η πλακέτα μοντέλου υψηλής πυκνότητας επιτρέπει την συσκευασία περισσότερων εξαρτημάτων σε μικρότερο χώρο, καθιστώντας το ιδανικό για εφαρμογές όπως smartphones, tablets και εξοπλισμό δικτύωσης.

Μια άλλη σημαντική περίπτωση εφαρμογής για το HDI PCB είναι στον ιατρικό τομέα, όπου η ακρίβεια και η αξιοπιστία είναι κρίσιμες.Η χρήση πρώτης ύλης FR4 IT180 εξασφαλίζει ότι οι πλάκες πληρούν τα υψηλά πρότυπα της βιομηχανίας όσον αφορά τις επιδόσεις και την ασφάλειαΤο ελάχιστο μέγεθος τρύπας 0,15 mm επιτρέπει τη δημιουργία περίπλοκων και ακριβών κυκλωμάτων.καθιστώντας το HDI PCB Board κατάλληλο για ιατρικά προϊόντα, όπως συστήματα παρακολούθησης ασθενών και εξοπλισμό διάγνωσης.

Επιπλέον, το ευρύ φάσμα επιλογών πάχους πλακέτων, από 0,2 mm έως 6,00 mm (8 mil έως 126 mil), καθιστά το HDI PCB Board κατάλληλο για διάφορες εφαρμογές σε διάφορες βιομηχανίες.στον τομέα της αυτοκινητοβιομηχανίας, όπου ο χώρος είναι συχνά περιορισμένος, οι επιλογές λεπτών πλακών μπορούν να χρησιμοποιηθούν για τη δημιουργία συμπαγών και αποτελεσματικών ηλεκτρονικών μονάδων ελέγχου.

Συνεπώς, η επιφάνεια PCB υψηλής πυκνότητας (HDI) είναι ένα ευπροσάρμοστο και υψηλής απόδοσης προϊόν που μπορεί να χρησιμοποιηθεί σε ένα ευρύ φάσμα εφαρμογών σε διάφορες βιομηχανίες.Τα προηγμένα χαρακτηριστικά του, όπως υψηλός αριθμός στρωμάτων πλάκας, πρώτες ύλες FR4 IT180, ελάχιστο μέγεθος τρύπας 0,15 mm και ευέλικτες επιλογές πάχους πλάκας,να είναι η ιδανική επιλογή για εφαρμογές που απαιτούν κυκλώματα υψηλής πυκνότητας και μηχανική ακριβείας.



Προσαρμογή:

Υπηρεσίες εξατομίκευσης προϊόντων για την επιφάνεια PCB υψηλής ταχύτητας, την επιφάνεια μοντέλου υψηλής πυκνότητας, την επιφάνεια PCB DDR4:

Ελάχιστο μέγεθος τρύπας: 0,15 mm

Δοκιμασία: 100%E-Δοκιμασία, ακτινογραφία

Ελέγχος αντίστασης: Ναι

Μιν ίχνη: 3/3Mil

Μέγεθος τρύπας: 0.1mm Laser Drill



Υποστήριξη και υπηρεσίες:

Η τεχνική υποστήριξη και οι υπηρεσίες για το προϊόν HDI PCB Board περιλαμβάνουν:

- Πλήρης βοήθεια για την αντιμετώπιση προβλημάτων σε τυχόν τεχνικά ζητήματα που σχετίζονται με το HDI PCB Board.

- Εμπειρογνώμονες για την ορθή εγκατάσταση και εγκατάσταση του HDI PCB board.

- Τακτικές ενημερώσεις λογισμικού και αναβαθμίσεις firmware για τη διασφάλιση βέλτιστης απόδοσης.

- Πληροφορίες για την εκπαίδευση και την τεκμηρίωση για να βοηθηθούν οι χρήστες να μεγιστοποιήσουν τις δυνατότητες του HDI PCB Board.

- Εγγυητική κάλυψη και υπηρεσίες επισκευής για τυχόν ελαττώματα υλικού ή δυσλειτουργίες.
