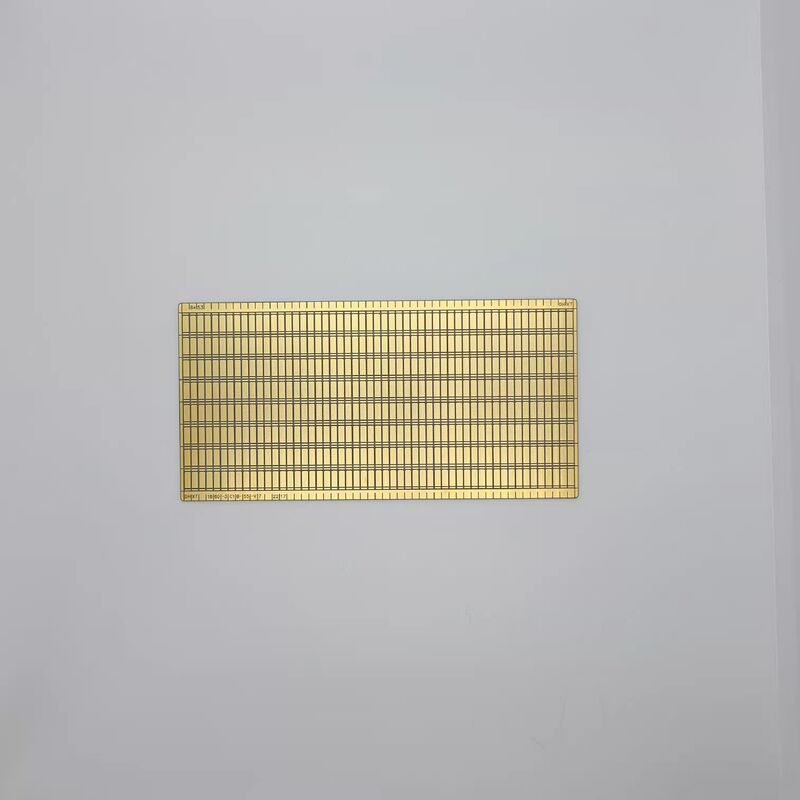

Κεραμικό παχύπελλο PCB Κεραμικό πλάνο PCB πάχος 0,1 mm έως 3,0 mm Ιδανικό για ηλεκτρονικές εφαρμογές και ενσωμάτωση κυκλωμάτων

Κεραμικό παχύπελλο PCB Κεραμικό πλάνο PCB πάχος 0,1 mm έως 3,0 mm Ιδανικό για ηλεκτρονικές εφαρμογές και ενσωμάτωση κυκλωμάτων

πλακέτες PCB από κεραμική πυκνοσυσκευή

Κεραμικά PCB για ηλεκτρονικές εφαρμογές

λεπτό κεραμικό PCB πάχους 0

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Κεραμικό παχύπελλο PCB Κεραμικό πλάνο PCB πάχος 0,1 mm έως 3,0 mm Ιδανικό για ηλεκτρονικές εφαρμογές και ενσωμάτωση κυκλωμάτων

Λεπτομέρειες για το προϊόν

Copperthickness:

18µm - 105µm

Size:

2mm~200mm

Item No:

R0028

Productname:

Ceramic PCB Board

Application:

High Power Electronics, LED Lighting, RF Modules

Surfacefinish:

ENIG, HASL, Gold Plating

Layercount:

1-4 Layers

Pcb Thickness:

1.6 MM

Επισημαίνω:

πλακέτες PCB από κεραμική πυκνοσυσκευή

Κεραμικά PCB για ηλεκτρονικές εφαρμογές

λεπτό κεραμικό PCB πάχους 0

Όροι πληρωμής και αποστολής

Συγγενικά προϊόντα

Ιατρική κεραμική πλακέτα PCB που ενσωματώνει κεραμικό υπόστρωμα και επιφάνεια HASL που παρέχει εξαιρετική θερμική διαχείριση

Βρείτε την καλύτερη τιμή

Ραδιοσυχνότητες Μονάδες Κερματικό Πίνακα PCB UL Πιστοποιημένο με Κερματικό Πίνακα PCB παχιάς ταινίας Σχεδιασμένο για σύνθετη ολοκλήρωση ηλεκτρονικών κυκλωμάτων

Βρείτε την καλύτερη τιμή

Τύπος κεραμικού υποστρώματος Τύπος κεραμικής πλακέτας PCB UL πιστοποιημένη, συμπεριλαμβανομένης της υπηρεσίας δοκιμών 100% E, διασφάλιση και αντοχή στα ηλεκτρονικά

Βρείτε την καλύτερη τιμή

Μονάδα μεγέθους από 2 mm έως 200 mm Ιδανικό για κυκλώματα υψηλής αξιοπιστίας

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

+001-512-7443871

sales@ltcircuit.com

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

Πίνακας PCB κεραμικής παχιάς ταινίας

Η πλακέτα κεραμικών PCB (αριθμός αντικειμένου: R0028) είναι μια πλακέτα έντυπου κυκλώματος υψηλών επιδόσεων που έχει σχεδιαστεί για απαιτητικές εφαρμογές, συμπεριλαμβανομένων των ηλεκτρονικών υψηλής ισχύος, του φωτισμού LED και των μονάδων ραδιοσυχνοτήτων.Χρησιμοποιώντας τα κεραμικά PCB Al2O3 ως υπόστρωμα, αυτή η σανίδα προσφέρει εξαιρετική θερμική αγωγιμότητα, ηλεκτρική μόνωση και μηχανική αντοχή.Το κεραμικό υλικό παρέχει αυξημένη αξιοπιστία και απόδοση σε περιβάλλοντα όπου η διάχυση θερμότητας και η αντοχή είναι κρίσιμες.

Με ένα τυπικό πάχος 1,6 mm, αυτό το PCB παρέχει μια ανθεκτική πλατφόρμα που αντέχει σε μηχανικές πιέσεις, διατηρώντας παράλληλα βέλτιστες ηλεκτρικές επιδόσεις.Η πλακέτα υποστηρίζει διάφορα επιφανειακά φινίρισμα, συμπεριλαμβανομένου του ENIG (Electroless Nickel Immersion Gold), HASL (Hot Air Solder Leveling) και Gold Plating για την ενίσχυση της συγκολλησιμότητας, την προστασία από την οξείδωση και τη βελτίωση της συνολικής διάρκειας ζωής.

Βασικά χαρακτηριστικά

Ονομασία προϊόντος: Κερματική πλακέτα PCB (αριθμός αντικειμένου: R0028)
Τύπος υποστρώματος: κεραμικό
Διοξειδωτική σταθερά: 7-9
Πιστοποιητικά: ISO9001, ISO14001, IATF16949, UL
100% ηλεκτρονικές δοκιμές για την εξασφάλιση της ποιότητας
Υψηλής απόδοσης κεραμικό υπόστρωμα για βελτιωμένη θερμική διαχείριση
Αξιόπιστη κεραμική κυκλική πλακέτα για διάφορες ηλεκτρονικές εφαρμογές
Ανθεκτικό κεραμικό μονωτικό μεταλλικό υπόστρωμα που εξασφαλίζει εξαιρετική μόνωση και αγωγιμότητα

Τεχνικές προδιαγραφές

Παράμετρος	Προδιαγραφές
Τύπος προϊόντος	Κεραμικό παχύφυλλο PCB
Μέγεθος	2 mm ~ 200 mm
Αριθμός στρωμάτων	1-4 στρώματα
Δάχος PCB	1.6 mm
Περιοχή πάχους	0.1 mm - 3,0 mm
Δάχος χαλκού	18μm - 105μm
Διορθωτική σταθερά	7 - 9
Τελεία επιφάνειας	ENIG, HASL, Χρυσοπλαστική
Εφαρμογή	Ηλεκτρονική υψηλής ισχύος, φωτισμός LED, μονάδες RF
Πιστοποιητικά	ISO9001, ISO14001, IATF16949, UL

Εφαρμογές

Αυτή η πλακέτα κεραμικών PCB ξεχωρίζει σε περιβάλλοντα που απαιτούν ανώτερη θερμική διαχείριση και ηλεκτρική μόνωση, καθιστώντας την ιδανική για:

Ηλεκτρονικά υψηλής ισχύος:Μετατροπείς και κινητήρες για την αυτοματοποίηση, την ηλεκτρονική αυτοκινητοβιομηχανία και τα συστήματα ανανεώσιμης ενέργειας
Φως LED:Ηλεκτρονικές μονάδες LED υψηλής ισχύος για εμπορικό, οικιακό και εξωτερικό φωτισμό
Ραδιοφωνικές μονάδες:Συσκευές επικοινωνίας, συστήματα ραντάρ και ασύρματα δίκτυα που απαιτούν σταθερή ηλεκτρική απόδοση

Επιλογές προσαρμογής

Προσφέρουμε ολοκληρωμένες υπηρεσίες προσαρμογής με διηλεκτρικές σταθερές από 7 έως 9, αριθμούς στρωμάτων από 1 έως 4 και προσαρμογή πάχους από 0,1 mm έως 3,0 mm.Η εμπειρία μας περιλαμβάνει διάφορες τεχνολογίες κεραμικών πλακών:

DBC (άμεσα συνδεδεμένος χαλκός)
DPC (άμεσα επιχρισμένος χαλκός)
LTCC (Κηραμική χαμηλής θερμοκρασίας)
HTCC (υψηλής θερμοκρασίας κεραμική)
Κεραμική πλάκα με επικάλυψη από χαλκό

Υποστήριξη & Υπηρεσίες

Για βέλτιστες επιδόσεις και μακροζωία του κεραμικού PCB σας, ακολουθήστε τις παρακάτω κατευθυντήριες γραμμές:

Χρήση συμβατών υλικών και τεχνικών συγκόλλησης εντός καθορισμένων εύρων θερμοκρασίας
Καθαρίστε με ισοπροπυλική αλκοόλη ή μη αβραστικούς διαλύτες (αποφύγετε τα καθαριστικά με βάση το νερό)
Τακτική επιθεώρηση και προληπτική συντήρηση για την παράταση της διάρκειας ζωής
Η ομάδα τεχνικής υποστήριξης είναι διαθέσιμη για την επιλογή προϊόντων, την αντιμετώπιση προβλημάτων και την παροχή συμβουλών για εφαρμογές
