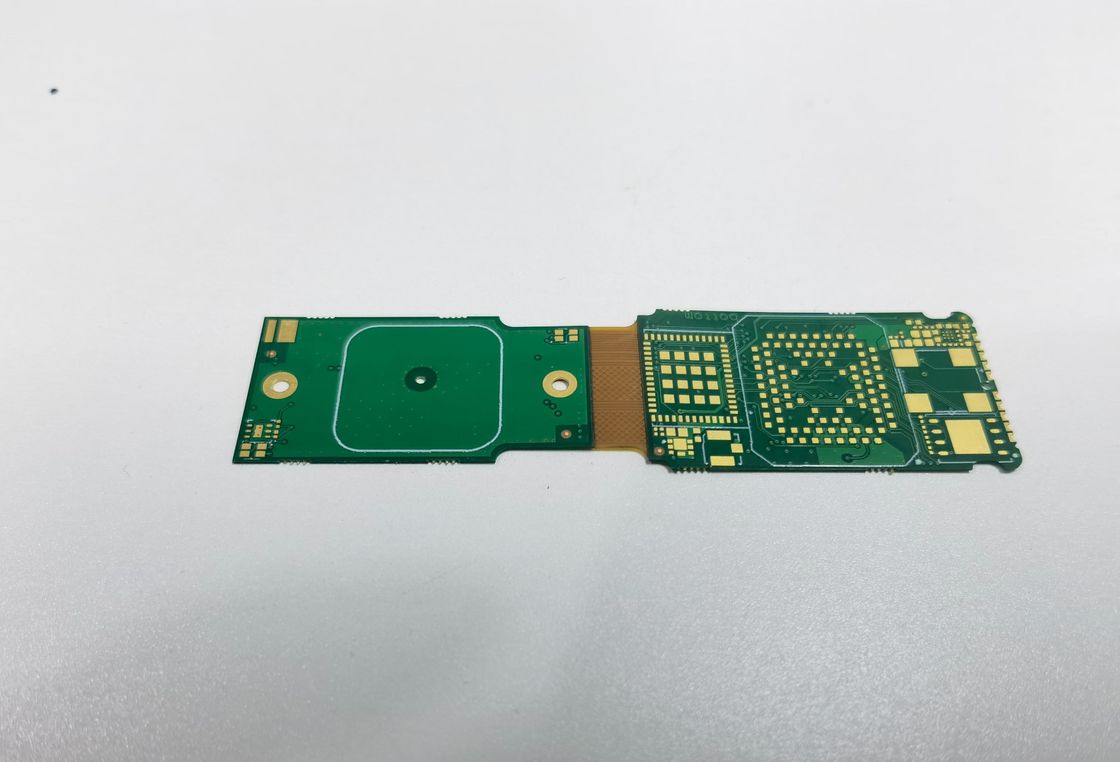

HDI άκαμπτο εύκαμπτο PCB με επιφάνεια ENIG 4 στρώματα Fr4/Polyimide HDI 1+N+1

Περιγραφή προϊόντος:

Η πλακέτα Rigid Flex PCB (Printed Circuit Board) είναι ένα εξελιγμένο και εξαιρετικά ευέλικτο εξάρτημα, που χρησιμοποιείται ευρέως σε διάφορες σύγχρονες ηλεκτρονικές εφαρμογές όπου ο χώρος είναι περιορισμένος και η αξιοπιστία είναι κρίσιμη. Αυτό το προϊόν συνδυάζει απρόσκοπτα τα καλύτερα χαρακτηριστικά τόσο της άκαμπτης όσο και της εύκαμπτης τεχνολογίας κυκλωμάτων για να προσφέρει μια ανώτερη λύση για περίπλοκες ηλεκτρονικές προκλήσεις. Η πλακέτα Rigid Flex PCB είναι ουσιαστικά μια υβριδική πλακέτα κυκλωμάτων που διαθέτει συνδυασμό άκαμπτων και εύκαμπτων υποστρωμάτων που είναι ελασματοποιημένα μαζί σε μια ενιαία δομή.

Η πλακέτα Rigid Flex PCB 4 στρώσεων είναι ένα συγκεκριμένο μοντέλο εντός αυτής της σειράς προϊόντων που διαθέτει τέσσερις διακριτές στρώσεις, προσφέροντας ένα σημαντικό επίπεδο πολυπλοκότητας και λειτουργικότητας. Αυτή η διαμόρφωση επιτρέπει πιο περίπλοκη δρομολόγηση και υψηλότερη πυκνότητα εξαρτημάτων, η οποία είναι ιδανική για προηγμένες ηλεκτρονικές συσκευές. Η σχολαστική μηχανική αυτού του προϊόντος διασφαλίζει υψηλής ποιότητας απόδοση, με απόκλιση θέσης οπής μόλις ±0,05mm. Αυτή η ακρίβεια επιτρέπει την ακριβή τοποθέτηση εξαρτημάτων και αξιόπιστες συνδέσεις, κάτι που είναι κρίσιμο σε εφαρμογές όπου κάθε μικρόμετρο μετράει.

Ένα από τα ξεχωριστά χαρακτηριστικά της πλακέτας Rigid Flex PCB είναι η αξιοσημείωτη ελάχιστη προδιαγραφή ίχνους/διαστήματος 0,1mm. Αυτό επιτρέπει εξαιρετικά λεπτές γραμμές και διαστήματα, καθιστώντας δυνατή την τοποθέτηση περισσότερων κυκλωμάτων σε μικρότερη περιοχή χωρίς συμβιβασμούς στις ηλεκτρικές ιδιότητες ή στην ακεραιότητα του σήματος. Αυτό είναι ιδιαίτερα πλεονεκτικό για εφαρμογές σημάτων υψηλής ταχύτητας ή για συσκευές όπου η εξοικονόμηση χώρου είναι απαραίτητη.

Η προσαρμοστικότητα της πλακέτας Rigid Flex PCB τονίζεται από το εύρος ευκαμψίας της, το οποίο κυμαίνεται από 1 έως 8 φορές κάμψη. Αυτό το χαρακτηριστικό είναι αυτό που δίνει στην εύκαμπτη άκαμπτη πλακέτα κυκλωμάτων το όνομά της, καθώς μπορεί να λυγίσει ή να κάμψει κατά την εγκατάσταση ή τη συντήρηση χωρίς να καταστραφεί το κύκλωμα. Ένα τέτοιο χαρακτηριστικό είναι απαραίτητο σε εφαρμογές όπου η πλακέτα PCB πρέπει να συμμορφώνεται με ένα συγκεκριμένο σχήμα ή όπου η πλακέτα θα υποβληθεί σε κίνηση ή θερμική διαστολή.

Με ένα τεράστιο εύρος στρώσεων PCB από 1 έως 28 στρώσεις, η πλακέτα Rigid Flex Printed Wiring Board μπορεί να προσαρμοστεί για να καλύψει τις συγκεκριμένες απαιτήσεις οποιασδήποτε εφαρμογής, είτε απαιτεί απλό, μονής στρώσης σχεδιασμό είτε πολύπλοκη, πολυστρωματική δομή. Οι πρόσθετες στρώσεις μπορούν να χρησιμοποιηθούν για διανομή ισχύος, δρομολόγηση σήματος ή για να φιλοξενήσουν πρόσθετα ηλεκτρονικά εξαρτήματα, παρέχοντας στους σχεδιαστές υψηλό βαθμό ελευθερίας όσον αφορά τη διάταξη και τη λειτουργικότητα των ηλεκτρονικών τους συσκευών.

Επιπλέον, η πλακέτα Rigid Flex PCB είναι γνωστή για την ανθεκτικότητα και την αξιοπιστία της. Ο συνδυασμός άκαμπτων και εύκαμπτων μερών επιτρέπει στην αναδιπλούμενη άκαμπτη πλακέτα κυκλωμάτων να αντέχει στις δυσκολίες σκληρών περιβαλλόντων, συμπεριλαμβανομένων υψηλών δονήσεων και κρούσεων. Αυτό την καθιστά εξαιρετική επιλογή για αμυντικές, αεροδιαστημικές, ιατρικές και αυτοκινητοβιομηχανικές εφαρμογές, όπου η αξιοπιστία είναι αδιαπραγμάτευτη.

Συνοπτικά, η πλακέτα Rigid Flex PCB 4 στρώσεων είναι ένα προϊόν που ξεχωρίζει για την ακρίβεια της μηχανικής της, την ευελιξία στο σχεδιασμό και την στιβαρή απόδοσή της. Αποτελεί απόδειξη των προόδων στην τεχνολογία PCB, προσφέροντας απόκλιση θέσης οπής μόλις ±0,05mm και ελάχιστο ίχνος/διάστημα 0,1mm. Το εύρος των 1-28 στρώσεων PCB παρέχει εκτεταμένη προσαρμοστικότητα για διάφορες εφαρμογές, ενώ η ευελιξία 1-8 φορές κάμψης διασφαλίζει ότι η πλακέτα μπορεί να χρησιμοποιηθεί στα πιο απαιτητικά περιβάλλοντα. Είτε η εφαρμογή απαιτεί εύκαμπτη άκαμπτη πλακέτα κυκλωμάτων, αναδιπλούμενη άκαμπτη πλακέτα κυκλωμάτων ή άκαμπτη εύκαμπτη καλωδιωμένη πλακέτα, αυτό το προϊόν προσφέρει μια αξιόπιστη και αποτελεσματική λύση για εξελιγμένες ηλεκτρονικές ανάγκες.

Χαρακτηριστικά:

• Όνομα προϊόντος: Rigid Flex PCB
• Τύπος προϊόντος: Συναρμολόγηση PCB
• Υλικό: FR4, Πολυιμίδιο, PET
• Στρώση PCB: 1-28 στρώσεις
• Ευκαμψία: 1-8 φορές
• Διάτρηση Προφίλ: Δρομολόγηση, V-CUT, Κόψιμο
• Εύκαμπτη-Κάμπτεται PCB
• Flex Rigid PCB
• Κάμπτεται Άκαμπτη Καλωδιωμένη Πλακέτα

Τεχνικές Παράμετροι:

Εφαρμογές:

Η εύκαμπτη άκαμπτη πλακέτα κυκλωμάτων, η οποία ενσωματώνει επεξεργασίες υψηλής τεχνολογίας όπως ENIG, OSP, Εμβάπτιση Χρυσού/Κασσίτερου/Αργύρου, έχει σχεδιαστεί για να καλύπτει τις πολύπλοκες ανάγκες των σύγχρονων ηλεκτρονικών εφαρμογών. Αυτή η υβριδική λύση συνδυάζει την ευελιξία των εύκαμπτων κυκλωμάτων με την ανθεκτικότητα και την υποστήριξη των άκαμπτων πλακετών, επιτρέποντας την απρόσκοπτη ενσωμάτωση σε διάφορα δυναμικά περιβάλλοντα. Με ελάχιστο ίχνος/διάστημα 0,1mm και χαρακτηριστικά τοπικής υψηλής πυκνότητας που συμπληρώνονται από τεχνολογία οπίσθιας διάτρησης, αυτές οι πλακέτες είναι ιδανικές για εφαρμογές που απαιτούν περίπλοκα σχέδια και ενισχυμένη αξιοπιστία σύνδεσης.

Ένα από τα πιο κρίσιμα χαρακτηριστικά της εύκαμπτης άκαμπτης πλακέτας κυκλωμάτων είναι η δυνατότητα κάμψης της. Με ακτίνα κάμψης που κυμαίνεται από 0,5 έως 10mm, αυτές οι πλακέτες μπορούν να διαμορφωθούν ώστε να ταιριάζουν σε στενούς ή ακανόνιστους χώρους, καθιστώντας τις ιδανικές για φορητές τεχνολογίες, ιατρικές συσκευές και αεροδιαστημικά εξαρτήματα. Η προσαρμοστικότητα της κάμπτεται άκαμπτης καλωδιωμένης πλακέτας επιτρέπει επαναλαμβανόμενη κάμψη χωρίς να διακυβεύεται η ακεραιότητα του κυκλώματος, κάτι που είναι απαραίτητο για προϊόντα που υφίστανται συνεχή κίνηση ή πρέπει να αντέχουν σε σκληρές συνθήκες.

Επιπλέον, η ακρίβεια των τεχνικών διάτρησης προφίλ όπως η δρομολόγηση, η V-CUT και η κοπή διασφαλίζει ότι κάθε πλακέτα είναι προσαρμοσμένη στις συγκεκριμένες απαιτήσεις του προϊόντος. Η ακριβής διαμόρφωση βοηθά στη μείωση της τάσης στην πλακέτα κατά την κάμψη και την τοποθέτηση, επεκτείνοντας έτσι τη διάρκεια ζωής του προϊόντος. Αυτές οι τεχνολογίες διαμόρφωσης διευκολύνουν επίσης τη συναρμολόγηση και την αποσυναρμολόγηση, κάτι που είναι εξαιρετικά επωφελές κατά τη συντήρηση ή τις αναβαθμίσεις.

Η εύκαμπτη άκαμπτη πλακέτα κυκλωμάτων χαρακτηρίζεται επίσης από το σανφορισμένο χαρακτηριστικό της, το οποίο αναφέρεται στις περιοχές τοπικής υψηλής πυκνότητας που είναι ειδικά επεξεργασμένες για να διασφαλίζουν τη μηχανική σταθερότητα της πλακέτας. Αυτό το χαρακτηριστικό, μαζί με την προσεκτικά υπολογισμένη ακτίνα κάμψης, παρέχει μια στιβαρή πλατφόρμα για εφαρμογές σημάτων υψηλής ταχύτητας και υψηλής συχνότητας, όπου η ακεραιότητα του σήματος είναι πρωταρχικής σημασίας.

Συμπερασματικά, η εύκαμπτη άκαμπτη πλακέτα κυκλωμάτων είναι η ενσάρκωση της ευελιξίας και της ανθεκτικότητας, καθιστώντας την ιδανική υποψήφια για ένα ευρύ φάσμα εφαρμογών. Είτε πρόκειται για καταναλωτικά ηλεκτρονικά που απαιτούν λεπτή και εύκαμπτη μορφή, είτε για βιομηχανικές μηχανές που απαιτούν υψηλή ακρίβεια και αξιοπιστία, η κάμπτεται άκαμπτη καλωδιωμένη πλακέτα αποτελεί απόδειξη των προόδων στην τεχνολογία PCB.

Προσαρμογή:

Το προϊόν μας Rigid Flex PCB έχει σχεδιαστεί για να καλύπτει τις αυστηρότερες απαιτήσεις στη βιομηχανία ηλεκτρονικών. Με την ακρίβεια στην απόκλιση θέσης οπής ±0,05mm, η κάμπτεται πλακέτα κυκλωμάτων μας εξασφαλίζει εξαιρετική ακρίβεια στην τοποθέτηση εξαρτημάτων. Καλύπτοντας ποικίλες εφαρμογές, προσφέρουμε μια τυπική διαμόρφωση 4 στρώσεων με δυνατότητα επέκτασης έως και 52 στρώσεις (Max Layer count), καθιστώντας τις πλακέτες μας κατάλληλες για πολύπλοκα και υψηλής πυκνότητας σχέδια.

Κατασκευασμένη από υλικά υψηλής ποιότητας όπως FR4, Πολυιμίδιο και PET, η κάμπτεται άκαμπτη καλωδιωμένη πλακέτα μας είναι ταυτόχρονα ανθεκτική και εύκαμπτη, επιτρέποντας αξιόπιστη απόδοση σε δυναμικά περιβάλλοντα. Η προδιαγραφή ελάχιστου ίχνους/διαστήματος 0,1mm στις πλακέτες μας επιτρέπει ακεραιότητα σήματος υψηλής ταχύτητας και συμπαγή τοποθέτηση εξαρτημάτων.

Η άκαμπτη εύκαμπτη πλακέτα κυκλωμάτων που παρέχουμε είναι μια ιδανική λύση για εφαρμογές που απαιτούν συνδυασμό ανθεκτικότητας και ευελιξίας. Οι υπηρεσίες προσαρμογής μας διασφαλίζουν ότι οι συγκεκριμένες απαιτήσεις σχεδιασμού σας καλύπτονται με ακρίβεια και αξιοπιστία, διασφαλίζοντας ότι το προϊόν σας αποδίδει στο μέγιστο σε οποιαδήποτε χρήση.

Υποστήριξη και Υπηρεσίες:

Το προϊόν Rigid Flex PCB συνδυάζει τα καλύτερα στοιχεία τόσο των άκαμπτων πλακετών όσο και των εύκαμπτων κυκλωμάτων ενσωματωμένα σε μία μονάδα, επιτρέποντας ένα πιο ευέλικτο εύρος εφαρμογών. Η τεχνική υποστήριξη και οι υπηρεσίες μας για το Rigid Flex PCB έχουν σχεδιαστεί για να διασφαλίζουν ότι μπορείτε να αξιοποιήσετε πλήρως τις δυνατότητες του προϊόντος και να αντιμετωπίσετε τυχόν προβλήματα που μπορεί να προκύψουν.

Η τεχνική υποστήριξή μας περιλαμβάνει ολοκληρωμένη βοήθεια αντιμετώπισης προβλημάτων για να διαγνώσετε και να επιλύσετε τυχόν λειτουργικά προβλήματα που μπορεί να αντιμετωπίσετε με το Rigid Flex PCB. Είτε αντιμετωπίζετε προκλήσεις με τη συνδεσιμότητα, την ευελιξία ή οποιαδήποτε άλλη πτυχή του προϊόντος, οι έμπειροι τεχνικοί μας είναι εδώ για να σας παρέχουν εξειδικευμένη καθοδήγηση.

Επιπλέον, προσφέρουμε μια σειρά υπηρεσιών για τη βελτίωση της απόδοσης και της μακροζωίας του Rigid Flex PCB σας. Αυτές οι υπηρεσίες περιλαμβάνουν, ενδεικτικά, συμβουλευτική σχεδιασμού, βελτιστοποίηση διάταξης, συμβουλές επιλογής υλικών και καθοδήγηση συναρμολόγησης για να διασφαλιστεί ότι το προϊόν σας είναι απόλυτα προσαρμοσμένο στις συγκεκριμένες ανάγκες και τις απαιτήσεις της εφαρμογής σας.

Δεσμευόμαστε να παρέχουμε συνεχή υποστήριξη και υπηρεσίες συντήρησης για να σας βοηθήσουμε να διατηρήσετε το Rigid Flex PCB σας σε βέλτιστη κατάσταση. Οι υπηρεσίες μας περιλαμβάνουν τακτικούς ελέγχους απόδοσης, ενημερώσεις και επισκευές όπως απαιτείται για τη διατήρηση της υψηλής ποιότητας και αξιοπιστίας του προϊόντος σας καθ' όλη τη διάρκεια του κύκλου ζωής του.

Για να διασφαλίσουμε ότι αξιοποιείτε στο έπακρο το Rigid Flex PCB σας, προσφέρουμε επίσης εκπαίδευση και τεκμηρίωση για να σας βοηθήσουμε να κατανοήσετε καλύτερα τα χαρακτηριστικά και τις δυνατότητες του προϊόντος. Αυτό επιτρέπει πιο αποτελεσματική χρήση και ενσωμάτωση του Rigid Flex PCB στα υπάρχοντα συστήματα και διαδικασίες σας.

Για οποιαδήποτε περαιτέρω βοήθεια ή για να επωφεληθείτε από την τεχνική υποστήριξη και τις υπηρεσίες μας, παρακαλούμε επικοινωνήστε με την ομάδα εξυπηρέτησης πελατών μας. Είμαστε αφοσιωμένοι στην παροχή της υποστήριξης που χρειάζεστε για να επιτύχετε επιτυχία με το προϊόν σας Rigid Flex PCB.
