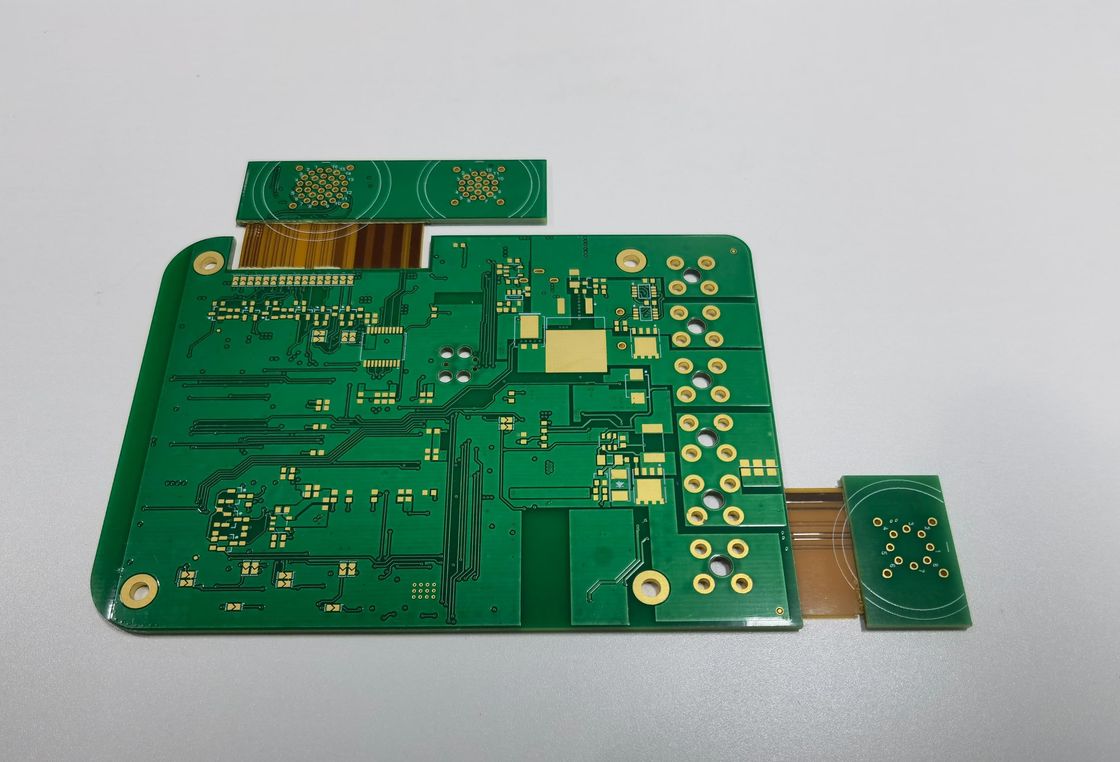

Συγκρότημα πτυσσόμενων άκαμπτων πλακών κυκλωμάτων για ηλεκτρονικά προϊόντα

Περιγραφή του προϊόντος:

Το Rigid Flex PCB, κορυφή της σύγχρονης μηχανικής στον τομέα των ηλεκτρονικών,ενσωματώνει απρόσκοπτα την ανθεκτικότητα των παραδοσιακών άκαμπτων κυκλωμάτων με την ευελιξία της ευέλικτης τεχνολογίας κυκλωμάτωνΑυτή η υβριδική λύση έχει σχεδιαστεί προσεκτικά για να ανταποκρίνεται στα απαιτητικά πρότυπα των εφαρμογών υψηλής ακρίβειας.διασφάλιση της αξιοπιστίας και της απόδοσης σε ένα ευρύ φάσμα προϊόντων, από εξελιγμένες ιατρικές συσκευές έως ανθεκτικά αεροδιαστημικά εξαρτήματα και προηγμένα καταναλωτικά ηλεκτρονικά.

Η άκαμπτη ευέλικτη κυκλική πλακέτα μας διαθέτει εντυπωσιακή περιοχή ακτίνας κάμψης 0,5-10mm.Αυτό το χαρακτηριστικό επιτρέπει στο PCB να λυγίζει ή να διπλώνεται χωρίς να διακυβεύεται η ακεραιότητα των ηλεκτρικών συνδέσεωνΤο σύστημα αυτό παρέχει άνευ προηγουμένου ευελιξία στο σχεδιασμό και τη λειτουργικότητα..

Κατασκευασμένο ως 4 στρώματα άκαμπτο ευέλικτο PCB, το προϊόν μας παρέχει άφθονο χώρο για σύνθετα κυκλώματα, διατηρώντας παράλληλα ένα λεπτό προφίλ.Κάθε στρώμα είναι σχολαστικά οργανωμένο για να βελτιστοποιήσει την ηλεκτρική απόδοση και να ελαχιστοποιήσει την διασταυρούμενη συζήτησηΜε τέσσερα στρώματα υλικού υψηλής ποιότητας, η συσκευή είναι εξοπλισμένη με ηλεκτρονικά συστήματα που διασφαλίζουν ότι τα σήματα μεταδίδονται με τη μεγαλύτερη σαφήνεια και αποτελεσματικότητα.οι σχεδιαστές έχουν την ελευθερία να δημιουργούν περίπλοκες διαταγές κυκλωμάτων που είναι απαραίτητες για πολυλειτουργικές και εξελιγμένες ηλεκτρονικές συσκευές.

Αυτή η εξειδικευμένη τεχνική βελτιώνει τη δομική σταθερότητα του συμβουλίου.που επιτρέπουν να αντέχει στις μηχανικές πιέσεις από την πτυχή και την κάμψηΗ τεχνολογία πίσω τρυπάνι που χρησιμοποιείται βελτιώνει περαιτέρω την ακεραιότητα του σήματος με την αφαίρεση τυχόν υπολειμματικών κομματιών στα διαδρόμια, τα οποία μπορούν να προκαλέσουν ανεπιθύμητες αντανακλάσεις και απώλεια ποιότητας σήματος.Αυτή η προσοχή στις λεπτομέρειες στη διαδικασία κατασκευής υπογραμμίζει την αφοσίωσή μας στην παροχή ενός άκαμπτου PCB που είναι τόσο ανθεκτικός όσο και υψηλής απόδοσης.

Η ακρίβεια είναι το κλειδί στη δημιουργία της αναδιπλούμενης άκαμπτης πλακέτας κυκλωμάτων μας, και αυτό αντανακλάται στην ελάχιστη προδιαγραφή ίχνη / χώρου 0,1 mm.Η τεχνολογία αυτή επιτρέπει περισσότερα ίχνη ανά μονάδα έκτασης.Καθώς τα ηλεκτρονικά εξαρτήματα συνεχίζουν να συρρικνώνονται σε μέγεθος, το ευέλικτο-ελαστικό PCB εξελίσσεται παράλληλα.προσφέροντας λύσεις που είναι τόσο αποδοτικές ως προς το χώρο όσο και ισχυρές.

Για να διασφαλιστεί η υψηλότερη ποιότητα και μακροζωία, η σκληρή πλακέτα PCB μας υποβάλλεται σε μια σειρά από επεξεργασίες επιφάνειας, συμπεριλαμβανομένης της ENIG (Electroless Nickel Immersion Gold),OSP (οργανικά συντηρητικά συγκολλητικότητας)Η διαδικασία ENIG, ειδικότερα, χρησιμοποιείται για την επεξεργασία των υλικών που περιέχουν χαλκό και για την επεξεργασία των υλικών που περιέχουν χαλκό.παρέχει επίπεδη επιφάνεια που είναι ιδανική για εξαρτήματα λεπτής ακμήςΤο Immersion Gold προσφέρει εξαιρετική επίπεδη επιφάνεια.και Immersion Tin και Silver παρέχουν αξιόπιστες εναλλακτικές με τα δικά τους μοναδικά οφέλη.

Το άκαμπτο PCB μας έχει σχεδιαστεί για να ανταποκρίνεται στις διαφορετικές ανάγκες των βιομηχανιών που απαιτούν υψηλές επιδόσεις και αξιοπιστία.Τεχνικές sanforization και back drillingΤο ευέλικτο και εύκαμπτο PCB αποτελεί απόδειξη της τεχνολογικής προόδου, είτε για χρήση σε προηγμένες συσκευές επικοινωνίας, ιατρική τεχνολογία,ή αεροδιαστημικές και αυτοκινητοβιομηχανικές εφαρμογές, our Foldable Rigid Circuit Board is the solution that engineers and designers have been searching for – a product that bridges the gap between the mechanical flexibility of flex circuits and the electrical capabilities of rigid boards.

Χαρακτηριστικά:

• Ονομασία προϊόντος: PCB άκαμπτης ευελιξίας
• Υλικό: FR4, Πολυαμίδιο, PET
• Τύπος προϊόντος: Συνδυασμός PCB
• Συστατικά: SMD, BGA, DIP, κλπ.
• Πίνακας PCB στρώμα: 1-28στρώματα
• Απόκλιση θέσης τρύπας: ±0,05 mm
• Επίσης γνωστό ως: Δυνατό να λυθεί άκαμπτο τυπωμένο καλώδιο
• Επίσης γνωστό ως: Σκληρό ευέλικτο έντυπο κύκλωμα
• Επίσης γνωστό ως: Δυνατό να αναδιπλωθεί άκαμπτο κύκλωμα

Τεχνικές παραμέτρους:

Εφαρμογές:

Το προϊόν Rigid Flex PCB, μια αξιοσημείωτη καινοτομία στη βιομηχανία ηλεκτρονικών συσκευών, προσφέρει έναν μοναδικό συνδυασμό ακαμψίας και ευελιξίας που είναι απαραίτητος στις σύγχρονες ηλεκτρονικές εφαρμογές.Αυτή η εύπλατη πλακέτα είναι σχεδιασμένη να λυγίζει από 1 έως 8 φορές, καθιστώντας την ιδανική λύση για μια ποικιλία εφαρμογών όπου ο χώρος είναι υψηλής ποιότητας και απαιτούνται περίπλοκες γεωμετρικές διαστάσεις.

Με επεξεργασίες επιφάνειας όπως ENIG, OSP, Immersion Gold, Tin και Silver, το Rigid Flex PCB εξασφαλίζει εξαιρετική επίπεδη επιφάνεια και αξιόπιστη συγκόλληση,η οποία είναι κρίσιμη για την επίτευξη ισχυρών μηχανικών δεσμών και ηλεκτρικών συνδέσεωνΗ επιφάνεια του HASL LF (Hot Air Solder Leveling Lead-Free) ενισχύει περαιτέρω την περιβαλλοντική συμμόρφωσή του και την καταλληλότητά του για μια πληθώρα βιομηχανιών, συμπεριλαμβανομένων των ιατρικών, αεροδιαστημικών,και καταναλωτικών ηλεκτρονικών, όπου οι εφαρμογές χωρίς μόλυβδο είναι υποχρεωτικές.

Ο τύπος του προϊόντος, που είναι το PCB Assembly, σημαίνει ότι αυτό το Rigid Flex PCB δεν είναι απλώς ένα γυμνό πλάνο, αλλά μια πλήρης λύση συναρμολόγησης, η οποία ενσωματώνει τα άκαμπτα και ευέλικτα μέρη σε ένα ενιαίο,εξορθολογισμένη μονάδαΑυτό το εγγενές χαρακτηριστικό σχεδιασμού επιτρέπει μια απρόσκοπτη μετάβαση μεταξύ των άκαμπτων και των ευέλικτων ζωνών,καθιστώντας την εξαιρετική επιλογή για δυναμικές εφαρμογές που απαιτούν τόσο σταθερότητα όσο και προσαρμοστικότητα.

Ένα από τα σημαντικότερα τεχνικά χαρακτηριστικά αυτής της άκαμπτης Flex Printed Wiring Board είναι η ικανότητά της να έχει ένα ελάχιστο ίχνος / χώρο 0,1 mm.Αυτό το στενό ίχνος και χώρος επιτρέπουν υψηλότερη πυκνότητα κυκλώματα, το οποίο είναι ένα κρίσιμο χαρακτηριστικό για τις εξελιγμένες ηλεκτρονικές συσκευές που απαιτούν μικροποίηση χωρίς να διακυβεύεται η απόδοση.

Οι περιπτώσεις εφαρμογής και τα σενάρια για αυτή την ευέλικτη άκαμπτη εκτυπωμένη πλακέτα καλωδίωσης είναι τεράστια.Εναρμόνιση με τις κινήσεις του χρήστηΣτις στρατιωτικές και αεροδιαστημικές εφαρμογές, η ανθεκτικότητα και η αξιοπιστία των άκαμπτων διατομών μπορούν να αντέξουν τις απαιτήσεις των σκληρών περιβάλλοντων,ενώ τα ευέλικτα τμήματα μπορούν να φιλοξενήσουν την ανάγκη για πυκνή συσκευασία συστατικών και σύνθετη καλωδίωση που πρέπει να χωρέσουν σε στενά χώρα.

ιατροτεχνολογικά προϊόντα, ιδίως εκείνα που απαιτούν κινητικότητα ή υπόκεινται σε συχνή κίνηση,να επωφελούνται από την ικανότητα του PCB Rigid Flex να λυγίζει και να λυγίζει χωρίς να θέτει σε κίνδυνο την ακεραιότητα των ηλεκτρονικών κυκλωμάτωνΚάμερες, smartphones,Και οι προηγμένοι αισθητήρες χρησιμοποιούν επίσης αυτά τα πλαίσια για την ικανότητά τους να διατηρούν την ακεραιότητα του σήματος υψηλής ταχύτητας ενώ λυγίζονται ή διπλώνονται εντός των περιορισμών των κομψών και συμπαγών σχεδίων..

Συμπερασματικά, το προϊόν Rigid Flex PCB είναι μια ευπροσάρμοστη λύση που εξυπηρετεί μια πληθώρα σενάριων όπου τα παραδοσιακά άκαμπτα πλαίσια δεν ανταποκρίνονται.σε συνδυασμό με προηγμένες επιλογές επεξεργασίας και την ικανότητα για λεπτή απόσταση ίχνη, καθιστώντας το απαραίτητο συστατικό στο συνεχώς εξελισσόμενο τοπίο του σχεδιασμού ηλεκτρονικών προϊόντων.

Προσαρμογή:

Το προϊόν μας Rigid Flex PCB προσφέρει εκτεταμένες υπηρεσίες προσαρμογής προϊόντων για να ανταποκριθεί στις ακριβείς απαιτήσεις σχεδιασμού σας.Η κατασκευή μας ευέλικτων σκληρών κυκλωμάτων μπορεί να φιλοξενήσει πολύπλοκα σχέδια και εφαρμογές υψηλής πυκνότηταςΗ ακρίβεια είναι το κλειδί στη διαδικασία κατασκευής μας, και εξασφαλίζουμε μια απόκλιση θέσης τρύπας μόνο ± 0.05mm, διατηρώντας την ακεραιότητα των συνδέσεων των πλαστικών σας κυκλωμάτων.

Η τελική επιφάνεια είναι ζωτικής σημασίας για την αξιόπιστη συγκόλληση και τη μακροχρόνια απόδοση, γι 'αυτό προσφέρουμε HASL LF (Επίπεδο συγκόλλησης θερμού αέρα χωρίς μόλυβδο) για τα ευέλικτα εύκαμπτα PCB μας.Αυτή η φιλική προς το περιβάλλον επιλογή παρέχει εξαιρετική επίπεδη επιφάνεια και είναι ιδανική για εξαρτήματα μικρής απόστασης.

Για να διαμορφώσετε το PCB σας με ακριβείς προδιαγραφές, οι επιλογές τρύπησης προφίλ μας περιλαμβάνουν Routing, V-CUT και Beveling.Αυτές οι τεχνικές εξασφαλίζουν καθαρές άκρες και ακριβείς διαστάσεις για την εύκολη συναρμολόγηση και εγκατάσταση του Flex-Rigid Printed Circuit Board.

Για εφαρμογές υψηλών επιδόσεων όπου ο χώρος είναι υψηλό, το άκαμπτο PCB μας μπορεί να προσαρμοστεί με ελάχιστο ίχνος / χώρο 0,1 mm,Επιτρέποντας την χρήση περισσότερων κυκλωμάτων ανά μονάδα επιφάνειας και υποστηρίζοντας την τάση μικροποίησης στον τομέα των ηλεκτρονικών.

Υποστήριξη και υπηρεσίες:

Το άκαμπτο εύκαμπτο PCB συνδυάζει το καλύτερο από τα άκαμπτα πλαίσια και τα ευέλικτα κυκλώματα που ενσωματώνονται σε ένα κύκλωμα.Η τεχνική υποστήριξη και οι υπηρεσίες του προϊόντος περιλαμβάνουν βοήθεια για το σχεδιασμό και τη διάταξηΗ ομάδα μας παρέχει καθοδήγηση για το πώς να αξιοποιήσετε καλύτερα την τεχνολογία Rigid Flex για την συγκεκριμένη εφαρμογή σας,διασφάλιση της αξιοπιστίαςΠροσφέρουμε επίσης υποστήριξη επίλυσης προβλημάτων για τυχόν προβλήματα που μπορεί να προκύψουν κατά τη διάρκεια της διαδικασίας κατασκευής ή κατά τη διάρκεια της λειτουργίας,συμπεριλαμβανομένων των ηλεκτρικών δοκιμώνΟι υπηρεσίες μας αποσκοπούν στο να σας βοηθήσουν να μειώσετε το χρόνο κυκλοφορίας στην αγορά και να βελτιώσετε τη συνολική αποτελεσματικότητα των ηλεκτρονικών συναρμολογίων σας.
