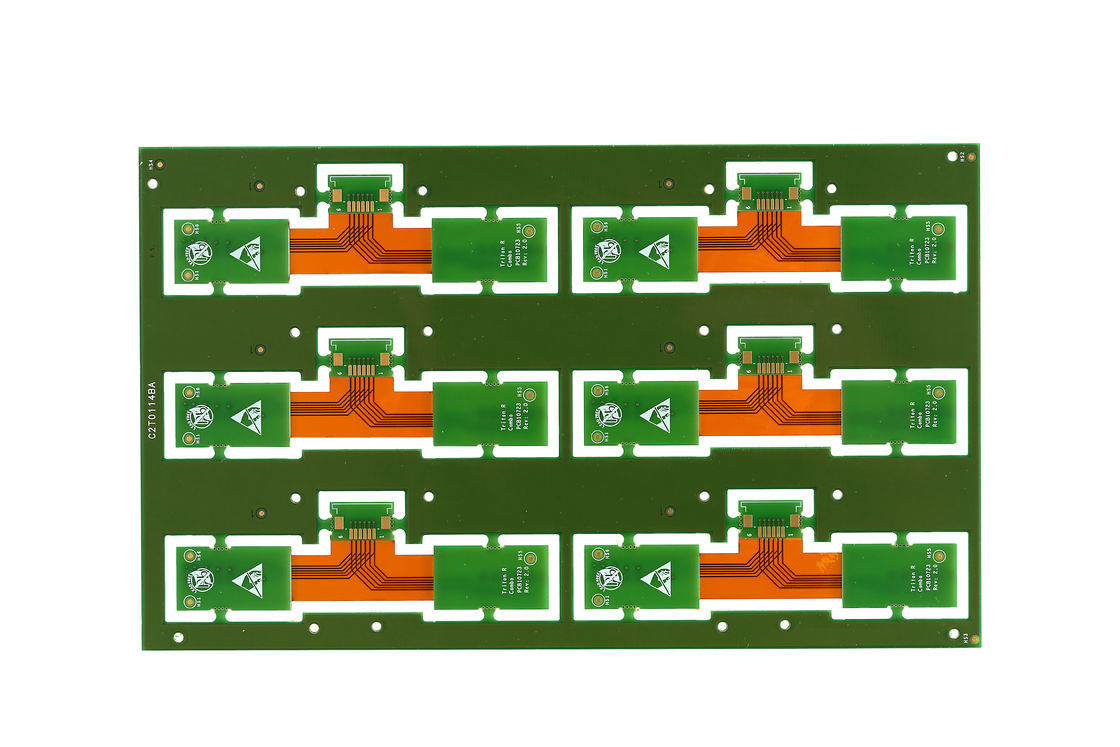

Fr4 Polyimide Pet Σκληρό Ευέλικτο PCB Τέσσερα στρώματα Υψηλής Απόδοσης

Περιγραφή προϊόντος:

Το άκαμπτο Flex PCB, ένα προϊόν τελευταίας τεχνολογίας στον τομέα των ηλεκτρονικών εξαρτημάτων, αποτελεί παράδειγμα τεχνολογικής καινοτομίας, συνδυάζοντας την ακαμψία των παραδοσιακών PCB με την ευελιξία της εύκαμπτης καλωδίωσης. Αυτό το προϊόν έχει σχεδιαστεί για να ανταποκρίνεται στις εξελιγμένες απαιτήσεις των σύγχρονων ηλεκτρονικών συσκευών που απαιτούν συσκευασία εξαρτημάτων υψηλής πυκνότητας και λύσεις εύκαμπτης διασύνδεσης. Το άκαμπτο Flex PCB είναι κατασκευασμένο για να ενσωματώνεται απρόσκοπτα σε διάφορες εφαρμογές, παρέχοντας μια στιβαρή αλλά προσαρμόσιμη πλατφόρμα για ηλεκτρονικές συναρμολογήσεις.

Κατασκευασμένο με διαδικασία Sanforized που εξασφαλίζει υψηλή τοπική πυκνότητα, το άκαμπτο Flex PCB είναι ικανό να υποστηρίξει πληθώρα εξαρτημάτων, συμπεριλαμβανομένων των συσκευών επιφανειακής στήριξης (SMD), των πλεγμάτων σφαιρών (BGA), των πακέτων διπλής γραμμής (DIP) και άλλων. Η χρήση της τεχνικής Sanforized όχι μόνο ενισχύει τη δομική ακεραιότητα της πλακέτας, αλλά επιτρέπει επίσης την ενσωμάτωση σύνθετων σχεδίων κυκλωμάτων και αυξημένη πυκνότητα εξαρτημάτων χωρίς συμβιβασμούς στην αξιοπιστία ή την απόδοση.

Επιπλέον, το άκαμπτο Flex PCB διαθέτει ένα μοναδικό χαρακτηριστικό γνωστό ως Back Drill, το οποίο χρησιμοποιείται για την αφαίρεση τυχόν υπολειμματικών ακροδεκτών σε επιμεταλλωμένες οπές που θα μπορούσαν δυνητικά να επηρεάσουν την ακεραιότητα του σήματος, ειδικά σε υψηλότερες συχνότητες. Αυτή η τεχνική διάτρησης ακριβείας οδηγεί σε βελτιωμένη ηλεκτρική απόδοση και είναι κρίσιμη για εφαρμογές κυκλωμάτων υψηλής ταχύτητας, διασφαλίζοντας ότι η συναρμολόγηση PCB παρέχει βέλτιστη λειτουργικότητα ακόμη και στα πιο απαιτητικά περιβάλλοντα.

Η πτυχή της ευελιξίας του άκαμπτου Flex PCB είναι ένα από τα πιο αξιοσημείωτα χαρακτηριστικά του. Σχεδιασμένο για να αντέχει κάμψεις 1-8 φορές, αυτό το προϊόν μπορεί να διπλωθεί και να λυγίσει για να χωρέσει σε στενούς ή ασυνήθιστους χώρους, καθιστώντας το ιδανική επιλογή για εφαρμογές όπου ο χώρος είναι περιορισμένος. Αυτό το αναδιπλούμενο άκαμπτο κύκλωμα συνδυάζει τα καλύτερα και των δύο κόσμων, διασφαλίζοντας ότι τα άκαμπτα τμήματα παρέχουν την απαραίτητη μηχανική υποστήριξη για τα τοποθετημένα εξαρτήματα, ενώ οι εύκαμπτες περιοχές προσαρμόζονται στην κάμψη και το δίπλωμα χωρίς να διακυβεύεται η ακεραιότητα του κυκλώματος.

Η ποιότητα και η ακρίβεια είναι πρωταρχικής σημασίας στην κατασκευή του Flex Rigid PCB. Η απόκλιση της θέσης της οπής ελέγχεται σχολαστικά εντός στενής ανοχής ±0.05mm. Αυτό το επίπεδο ακρίβειας εγγυάται ότι τα εξαρτήματα τοποθετούνται με ακρίβεια και ότι διατηρείται η διασύνδεση μεταξύ των στρώσεων του PCB, κάτι που είναι κρίσιμο για τη συνολική απόδοση της ηλεκτρονικής συσκευής. Τέτοια ακρίβεια στη διαδικασία διάτρησης είναι απαραίτητη για την ευθυγράμμιση των vias με τα εσωτερικά στρώματα, ιδιαίτερα για εξαρτήματα BGA όπου η ευθυγράμμιση είναι το κλειδί για τη λειτουργικότητα.

Ως τύπος προϊόντος που εμπίπτει στην κατηγορία Συναρμολόγησης PCB, το εύκαμπτο άκαμπτο κύκλωμα έχει σχεδιαστεί για απρόσκοπτη ενσωμάτωση με άλλα ηλεκτρονικά εξαρτήματα και συστήματα. Η ευέλικτη φύση του επιτρέπει τη μείωση του συνολικού μεγέθους, βάρους και κόστους συναρμολόγησης του συστήματος συνδυάζοντας πολλαπλά PCB σε μια ενιαία, εύκαμπτη άκαμπτη λύση. Η εξάλειψη των συνδετήρων και των καλωδίων συμβάλλει περαιτέρω στην αξιοπιστία της ηλεκτρονικής συναρμολόγησης, καθώς λιγότερες συνδέσεις σημαίνουν λιγότερα πιθανά σημεία αστοχίας.

Συμπερασματικά, το άκαμπτο Flex PCB είναι ένα εξελιγμένο, καινοτόμο προϊόν που ανταποκρίνεται στις συνεχώς εξελισσόμενες ανάγκες των σύγχρονων ηλεκτρονικών. Η δυνατότητα υψηλής πυκνότητας εξαρτημάτων, η ενίσχυση από τη διαδικασία Sanforized, η ακρίβεια της τεχνικής Back Drill, η αξιοσημείωτη ευελιξία και τα αυστηρά μέτρα ποιοτικού ελέγχου, όλα συγκλίνουν για να κάνουν αυτό το εύκαμπτο άκαμπτο κύκλωμα μια ανώτερη επιλογή για τους κατασκευαστές που αναζητούν αξιοπιστία, απόδοση και προσαρμοστικότητα στα ηλεκτρονικά τους προϊόντα. Με τον αναδιπλούμενο σχεδιασμό και τη μηχανική ακριβείας, το άκαμπτο Flex PCB αποτελεί απόδειξη των προόδων στον κλάδο των PCB, προσφέροντας μια συμπαγή, αποδοτική και ανθεκτική λύση για τις σημερινές ηλεκτρονικές προκλήσεις.

Χαρακτηριστικά:

• Όνομα προϊόντος: Άκαμπτο Flex PCB
• Στρώμα PCB: 1-28 στρώσεις
• Αριθμός στρώσεων: 4 στρώσεις
• Υλικό: FR4, Πολυιμίδιο, PET
• Ακτίνα κάμψης: 0.5-10mm
• Επεξεργασία: ENIG/OSP/Εμβάπτιση Χρυσού/Κασσίτερου/Αργύρου
• Εύκαμπτο-Άκαμπτο Τυπωμένο Κύκλωμα
• Άκαμπτο Εύκαμπτο Τυπωμένο Κύκλωμα
• Εύκαμπτο-Αναδιπλούμενο PCB

Τεχνικές Παράμετροι:

Εφαρμογές:

Το άκαμπτο Flex PCB, ή εύκαμπτο άκαμπτο κύκλωμα, είναι μια καινοτόμος λύση που συνδυάζει την ευελιξία των εύκαμπτων κυκλωμάτων με την ανθεκτικότητα και τη σταθερότητα των άκαμπτων πλακετών. Αυτή η τεχνολογία επιτρέπει την υλοποίηση σύνθετων, υψηλής πυκνότητας σχεδίων σε μία μόνο πλακέτα, καθιστώντας την ιδανική για εφαρμογές όπου ο χώρος και το βάρος είναι κρίσιμοι παράγοντες. Με ελάχιστο ίχνος/διάστημα 0.1mm και sanforized για περιοχές τοπικής υψηλής πυκνότητας σε συνδυασμό με τεχνολογία back drill, έχει σχεδιαστεί για να ανταποκρίνεται στις απαιτήσεις ακριβούς ηλεκτρικής απόδοσης και ακεραιότητας σήματος.

Ως 4 στρώσεων Flex-Rigid Τυπωμένο Κύκλωμα, είναι ικανό να φιλοξενήσει μια ποικιλία εξαρτημάτων όπως συσκευές επιφανειακής στήριξης (SMD), πλέγματα σφαιρών (BGA), πακέτα διπλής γραμμής (DIP) και άλλα. Αυτή η ευελιξία του επιτρέπει να χρησιμοποιείται σε διάφορες εφαρμογές υψηλής τεχνολογίας, από καταναλωτικά ηλεκτρονικά έως ιατρικές συσκευές και συστήματα αεροδιαστημικής. Η επιφανειακή επεξεργασία Hot Air Solder Leveling Lead-Free (HASL LF) εξασφαλίζει αξιόπιστες συνδέσεις συγκόλλησης και μακροχρόνια ανθεκτικότητα ακόμη και σε σκληρά περιβάλλοντα λειτουργίας.

Το αναδιπλούμενο άκαμπτο κύκλωμα είναι ιδιαίτερα κατάλληλο για δυναμικές εφαρμογές όπου το κύκλωμα πρέπει να προσαρμόζεται σε περιορισμένο χώρο ή απαιτείται να διπλωθεί κατά τη διάρκεια της συναρμολόγησης ή της διαδικασίας ανάπτυξης. Αυτό το καθιστά εξαιρετική επιλογή για φορητές ηλεκτρονικές συσκευές όπου η εξοικονόμηση χώρου είναι πρωταρχικής σημασίας, όπως σε smartphones, κάμερες και φορητές συσκευές. Η ικανότητά του να λυγίζει χωρίς να διακυβεύεται η ακεραιότητα των κυκλωμάτων επιτρέπει καινοτόμα σχέδια προϊόντων που δεν ήταν προηγουμένως δυνατά.

Επιπλέον, το άκαμπτο Flex PCB βρίσκει εφαρμογή σε τομείς που απαιτούν στιβαρές αλλά ευέλικτες ηλεκτρονικές λύσεις. Ιατρικές συσκευές όπως βηματοδότες και φορητός διαγνωστικός εξοπλισμός επωφελούνται από τη συμπαγή μορφή και την αξιοπιστία του. Στη βιομηχανία αυτοκινήτων, το εύκαμπτο άκαμπτο τυπωμένο κύκλωμα μπορεί να βρεθεί σε προηγμένα συστήματα υποβοήθησης οδηγού (ADAS), μονάδες ελέγχου και αισθητήρες λόγω της αντοχής του σε κραδασμούς και θερμικό στρες. Οι αμυντικές και αεροδιαστημικές βιομηχανίες χρησιμοποιούν επίσης αυτές τις πλακέτες για την ικανότητά τους να αντέχουν σε ακραίες συνθήκες και να μειώνουν το συνολικό βάρος του εξοπλισμού.

Συμπερασματικά, το άκαμπτο Flex PCB ξεχωρίζει ως μια ευέλικτη και ανθεκτική επιλογή για διάφορες εφαρμογές υψηλής τεχνολογίας. Ο συνδυασμός δυνατοτήτων λεπτού βήματος, προσαρμοστικότητας στην τοποθέτηση εξαρτημάτων υψηλής πυκνότητας και στιβαρής κατασκευής το καθιστά ένα ανεκτίμητο εξάρτημα στην πρόοδο του σχεδιασμού και της λειτουργικότητας ηλεκτρονικών προϊόντων.

Προσαρμογή:

Το προϊόν μας Rigid Flex PCB προσφέρει εκτεταμένες υπηρεσίες προσαρμογής για να καλύψει τις συγκεκριμένες απαιτήσεις σχεδιασμού σας. Με μέγιστο αριθμό στρώσεων 52L, το εύκαμπτο άκαμπτο κύκλωμα μας μπορεί να προσαρμοστεί για να ταιριάζει σε σύνθετα σχέδια και εφαρμογές. Εξασφαλίζουμε υψηλή ακρίβεια με απόκλιση θέσης οπής ±0.05mm, εγγυώμενοι την ακρίβεια που απαιτείται για τα εξελιγμένα ηλεκτρονικά σας εξαρτήματα.

Οι επιλογές στρώσεων PCB κυμαίνονται από 1 έως 28 στρώσεις, επιτρέποντας μια ποικιλία διαμορφώσεων για τις ανάγκες σας σε εύκαμπτα άκαμπτα κυκλώματα. Επιπλέον, τα άκαμπτα Flex PCB μας έχουν σχεδιαστεί για να καλύπτουν απαιτήσεις ευελιξίας, ικανά για κάμψη 1-8 φορές χωρίς να διακυβεύεται η ακεραιότητα της καλωδίωσης.

Το 4 στρώσεων αναδιπλούμενο άκαμπτο κύκλωμα μας αποτελεί απόδειξη της δέσμευσής μας να παρέχουμε ευέλικτες και αξιόπιστες λύσεις PCB. Είτε για δυναμικές περιπτώσεις χρήσης είτε για στατικές εγκαταστάσεις, οι υπηρεσίες προσαρμογής προϊόντων μας διασφαλίζουν ότι το άκαμπτο Flex PCB σας διαμορφώνεται στις ακριβείς προδιαγραφές σας.

Υποστήριξη και Υπηρεσίες:

Τα προϊόντα μας Rigid Flex PCB συνοδεύονται από ολοκληρωμένη τεχνική υποστήριξη και υπηρεσίες για να διασφαλίσουμε την ικανοποίησή σας και τη βέλτιστη απόδοση των PCB σας. Η υποστήριξή μας περιλαμβάνει βοήθεια με προκλήσεις σχεδιασμού, επιλογή υλικών και προτάσεις διάταξης για τη μεγιστοποίηση της λειτουργικότητας και της αξιοπιστίας της εφαρμογής σας Rigid Flex PCB.

Προσφέρουμε λεπτομερή τεκμηρίωση και πόρους για να σας καθοδηγήσουμε στην εγκατάσταση και τη συντήρηση του Rigid Flex PCB σας. Η ομάδα τεχνικής υποστήριξης είναι εξοπλισμένη για να σας βοηθήσει με οποιαδήποτε θέματα σχετικά με την απόδοση ή την ενσωμάτωση των προϊόντων μας στα συστήματά σας.

Σε περίπτωση οποιωνδήποτε τεχνικών δυσκολιών, οι υπηρεσίες αντιμετώπισης προβλημάτων μας έχουν σχεδιαστεί για να διαγνώσουν και να επιλύσουν γρήγορα και αποτελεσματικά τυχόν προβλήματα. Είμαστε αφοσιωμένοι στο να σας παρέχουμε την υποστήριξη που χρειάζεστε για να διατηρήσετε τις λειτουργίες σας ομαλά.

Για συνεχή επιτυχία, παρέχουμε επίσης ενημερώσεις και ενημερωτικούς πόρους σχετικά με τις εξελίξεις στην τεχνολογία Rigid Flex PCB και τις βέλτιστες πρακτικές του κλάδου. Στόχος μας είναι να διασφαλίσουμε ότι έχετε πρόσβαση στις τελευταίες πληροφορίες και υποστήριξη για τις ανάγκες σας σε Rigid Flex PCB.
