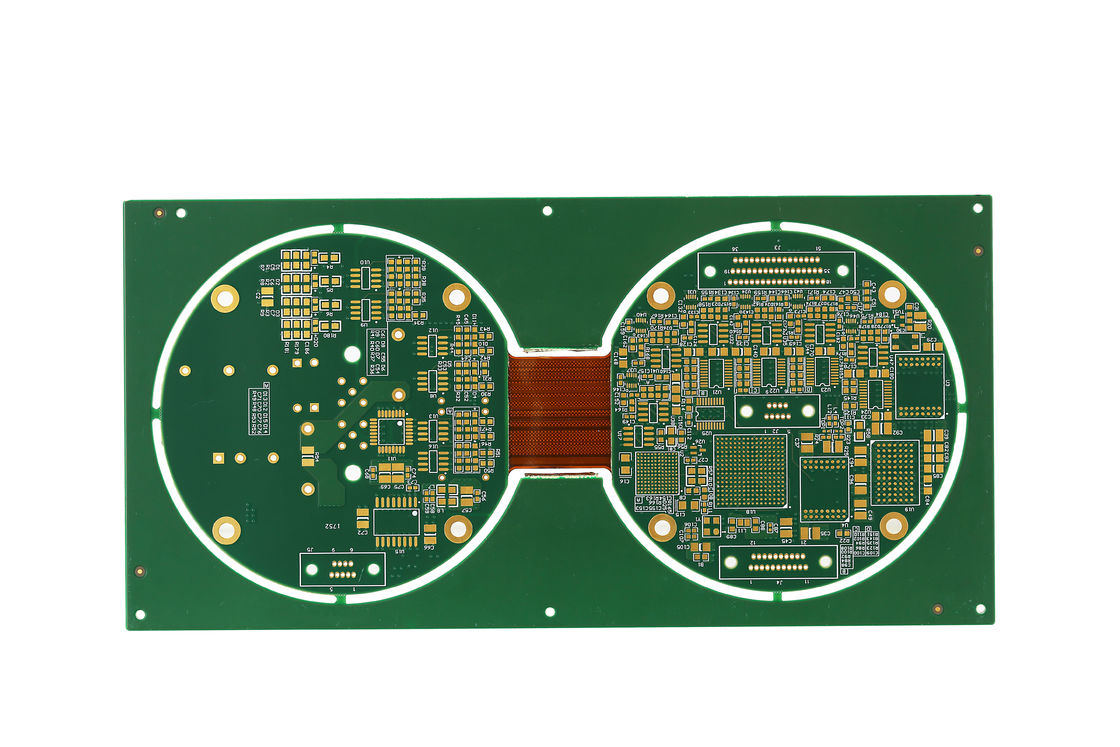

Τεχνολογία συνδυασμού πολυεπίπεδων Fr4 Polyimide Pet

Περιγραφή προϊόντος:

Το άκαμπτο εύκαμπτο PCB είναι μια καινοτόμος λύση που ενσωματώνει τα οφέλη τόσο της άκαμπτης όσο και της εύκαμπτης τεχνολογίας κυκλωμάτων σε μία μόνο πλακέτα. Αυτή η υβριδική τεχνολογία έχει σχεδιαστεί για να ανταποκρίνεται στις αυστηρές απαιτήσεις των σύγχρονων ηλεκτρονικών συσκευών που απαιτούν ένα εύκαμπτο άκαμπτο κύκλωμα ικανό να φιλοξενήσει πολύπλοκα σχέδια και να διασφαλίσει υψηλή αξιοπιστία. Το άκαμπτο εύκαμπτο PCB χαρακτηρίζεται από τη μοναδική του ικανότητα να λυγίζει, να διπλώνει και να κάμπτεται, κάτι που είναι απαραίτητο σε εφαρμογές όπου ο χώρος είναι περιορισμένος και η κίνηση των εξαρτημάτων είναι απαραίτητη.

Ένα από τα βασικά χαρακτηριστικά αυτού του προϊόντος είναι η ακτίνα κάμψης του, η οποία κυμαίνεται από πολύ στενή 0,5 mm έως πιο γενναιόδωρη 10 mm. Αυτό επιτρέπει σημαντικό βαθμό ευελιξίας κατά τον σχεδιασμό της διάταξης των ηλεκτρονικών εξαρτημάτων, διασφαλίζοντας ότι η πλακέτα μπορεί να διπλωθεί ή να λυγίσει για να ταιριάζει στην επιθυμητή διαμόρφωση χωρίς να διακυβεύεται η ακεραιότητα των κυκλωμάτων. Η ευελιξία της πλακέτας βαθμολογείται από 1 έως 8 φορές, η οποία υποδηλώνει τον αριθμό των φορών που η πλακέτα μπορεί να κάμπτεται χωρίς αστοχία. Αυτό το εύρος διασφαλίζει ότι το άκαμπτο εύκαμπτο PCB μπορεί να φιλοξενήσει μια ποικιλία εφαρμογών, από αυτές που απαιτούν μία, απαλή κάμψη έως αυτές που πρέπει να αντέχουν πολλαπλούς κύκλους κάμψης.

Ως τύπος προϊόντος, το άκαμπτο εύκαμπτο PCB εμπίπτει στην κατηγορία Συναρμολόγηση PCB, η οποία υποδηλώνει ότι δεν είναι απλώς μια γυμνή πλακέτα κυκλώματος, αλλά μια ολοκληρωμένη συναρμολόγηση έτοιμη για την ενσωμάτωση ηλεκτρονικών εξαρτημάτων. Η πλακέτα είναι σχεδιασμένη για να συνδυάζει απρόσκοπτα τη μηχανική σταθερότητα ενός άκαμπτου PCB με την προσαρμοστικότητα ενός εύκαμπτου κυκλώματος, με αποτέλεσμα μια αναδιπλούμενη άκαμπτη πλακέτα κυκλώματος που παρέχει ανώτερη απόδοση και ανθεκτικότητα.

Το άκαμπτο εύκαμπτο PCB είναι επιδέξια κατασκευασμένο με σχεδιασμό 4 στρωμάτων, ο οποίος επιτρέπει πολύπλοκη και πολυλειτουργική καλωδίωση σε συμπαγή επιφάνεια. Αυτή η κατασκευή πολλαπλών στρωμάτων είναι επωφελής για εφαρμογές υψηλής πυκνότητας όπου η εξοικονόμηση χώρου είναι κρίσιμη. Τα στρώματα είναι στρατηγικά σχεδιασμένα για να παρέχουν την απαραίτητη ηλεκτρική απόδοση, διατηρώντας παράλληλα την ευελιξία της πλακέτας.

Η διάτρηση προφίλ είναι μια ζωτικής σημασίας διαδικασία στην κατασκευή PCB, και το άκαμπτο εύκαμπτο PCB μας χρησιμοποιεί διάφορες τεχνικές προφίλ, συμπεριλαμβανομένης της δρομολόγησης, της κοπής V και της λοξοτομής. Η δρομολόγηση χρησιμοποιείται για τη δημιουργία περίπλοκων σχημάτων και σχεδίων, παρέχοντας την ευελιξία προσαρμογής της πλακέτας για να ταιριάζει σε συγκεκριμένες απαιτήσεις. Η κοπή V χρησιμοποιείται για την εγκοπή της πλακέτας, διευκολύνοντας το σπάσιμο ή την κάμψη σε καθορισμένες γραμμές. Η λοξοτομή, από την άλλη πλευρά, χρησιμοποιείται για τη δημιουργία γωνιακών ακμών στους συνδέσμους για να διασφαλιστεί ομαλή εισαγωγή στο ζευγαρωτό εξάρτημα. Αυτές οι διαδικασίες προφίλ εκτελούνται σχολαστικά για να διασφαλιστεί ότι το άκαμπτο εύκαμπτο PCB πληροί τα υψηλότερα πρότυπα ακρίβειας και ποιότητας.

Το άκαμπτο εύκαμπτο PCB δεν είναι μόνο ευέλικτο στην εφαρμογή του, αλλά αναγνωρίζεται επίσης για την αξιοπιστία και την ανθεκτικότητά του. Ο συνδυασμός άκαμπτων και εύκαμπτων στρωμάτων οδηγεί σε μια εύκαμπτη άκαμπτη πλακέτα κυκλώματος που μπορεί να αντέξει τις θερμικές και μηχανικές καταπονήσεις που συναντώνται κατά τη λειτουργία των ηλεκτρονικών συσκευών. Παρέχει επίσης βελτιωμένη ακεραιότητα σήματος και μειώνει την ανάγκη για πολλαπλούς συνδέσμους, οδηγώντας σε μείωση των πιθανών σημείων αστοχίας εντός του συστήματος.

Συνοπτικά, το άκαμπτο εύκαμπτο PCB είναι ένα αξιοσημείωτο προϊόν που προσφέρει τα καλύτερα και των δύο κόσμων στην τεχνολογία πλακετών κυκλώματος. Με τη μεταβλητή ακτίνα κάμψης του, τις πολλαπλές επιλογές διάτρησης προφίλ, τον σχεδιασμό 4 στρωμάτων και την ονομαστική ευελιξία, αυτή η συναρμολόγηση PCB ξεχωρίζει ως ιδανική λύση για προηγμένες ηλεκτρονικές εφαρμογές. Η ικανότητά του να λειτουργεί ως εύκαμπτο άκαμπτο κύκλωμα, αναδιπλούμενο άκαμπτο κύκλωμα και εύκαμπτο άκαμπτο κύκλωμα το καθιστά απαραίτητο εξάρτημα στον τομέα της ηλεκτρονικής κατασκευής.

Χαρακτηριστικά:

• Όνομα προϊόντος: Άκαμπτο εύκαμπτο PCB
• Ευελιξία: 1-8 φορές
• Τύπος προϊόντος: Συναρμολόγηση PCB
• Σανφορισμένο: Τοπική υψηλή πυκνότητα, πίσω διάτρηση
• Διάτρηση προφίλ: Δρομολόγηση, κοπή V, λοξοτομή
• Εξαρτήματα: SMD, BGA, DIP, κ.λπ.
• Λέξεις-κλειδιά:
  • Αναδιπλούμενο άκαμπτο κύκλωμα
  • Εύκαμπτο-κάμπτεται PCB
  • Αναδιπλούμενο άκαμπτο κύκλωμα

Τεχνικές παράμετροι:

Εφαρμογές:

Το άκαμπτο εύκαμπτο PCB, με την προηγμένη επιφανειακή επεξεργασία του HASL LF (Επικασσιτερωμένη επιφάνεια με θερμό αέρα χωρίς μόλυβδο), αντιπροσωπεύει μια αξιοσημείωτη σύντηξη άκαμπτης και εύκαμπτης τεχνολογίας κυκλωμάτων. Ένα άκαμπτο εύκαμπτο τυπωμένο κύκλωμα (RFPCB) συνδυάζει την ανθεκτικότητα των άκαμπτων PCB με την προσαρμοστικότητα των εύκαμπτων κυκλωμάτων, επιτρέποντας ένα δυναμικό εύρος εφαρμογών σε διάφορες βιομηχανίες. Με μέγιστο αριθμό στρωμάτων 52L (52 στρώματα), αυτό το προϊόν βρίσκεται στην πρώτη γραμμή των δυνατοτήτων PCB πολλαπλών στρωμάτων, παρέχοντας εξαιρετική ηλεκτρική απόδοση και διασύνδεση υψηλής πυκνότητας για πολύπλοκα σχέδια.

Δεδομένων των εντυπωσιακών διαστάσεών του 41,55*131 mm, το άκαμπτο εύκαμπτο PCB έχει σχεδιαστεί για να ταιριάζει σε συμπαγείς χώρους χωρίς να θυσιάζει τη λειτουργικότητα. Φιλοξενεί μια τεράστια ποικιλία εξαρτημάτων, συμπεριλαμβανομένων των SMD (επιφανειακής στήριξης), BGA (Ball Grid Array), DIP (Dual In-line Package), κ.λπ., καθιστώντας το κατάλληλο για περίπλοκες ηλεκτρονικές συναρμολογήσεις όπου ο χώρος και η αξιοπιστία είναι πρωταρχικής σημασίας. Το άκαμπτο εύκαμπτο τυπωμένο κύκλωμα μπορεί να βρεθεί σε εφαρμογές υψηλής τεχνολογίας, όπως αεροδιαστημική, άμυνα και ιατρικές συσκευές, όπου ο συνδυασμός ευελιξίας και ανθεκτικότητας είναι κρίσιμος.

Ένα από τα βασικά χαρακτηριστικά αυτού του προϊόντος είναι η λειτουργία του Εύκαμπτου-Κάμπτεται PCB, η οποία του επιτρέπει να λυγίζει ή να διπλώνει για να προσαρμόζεται σε μικρούς ή ακανόνιστα διαμορφωμένους χώρους χωρίς να καταστρέφει την καλωδίωση. Αυτό το καθιστά ιδανικό για φορητή τεχνολογία, αναδιπλούμενες οθόνες και συσκευές όπου το PCB πρέπει να πλοηγείται γύρω από μηχανικά μέρη ή να ταιριάζει σε καμπύλες επιφάνειες. Οι δυνατότητες διάτρησης προφίλ του RFPCB, συμπεριλαμβανομένης της δρομολόγησης, της κοπής V και της λοξοτομής, επιτρέπουν ακριβή περιγράμματα πλακέτας και εύκολη συναρμολόγηση των πλακετών σε περιβλήματα ή εξαρτήματα, ενισχύοντας περαιτέρω την ευελιξία του.

Οι εφαρμογές για το άκαμπτο εύκαμπτο PCB είναι τεράστιες, από καταναλωτικά ηλεκτρονικά όπου το χαρακτηριστικό Εύκαμπτο-Κάμπτεται PCB αξιοποιείται για συσκευές όπως smartphones και κάμερες, έως εφαρμογές αυτοκινητοβιομηχανίας όπου η ικανότητα αντοχής σε σκληρά περιβάλλοντα και δονήσεις είναι υψίστης σημασίας. Στον τομέα των τηλεπικοινωνιών, αυτές οι πλακέτες είναι απαραίτητες για τη διασφάλιση μετάδοσης σήματος υψηλής ταχύτητας και μηχανικής σταθερότητας εντός των συμπαγών πλαισίων συσκευών επικοινωνίας. Επιπλέον, ο βιομηχανικός εξοπλισμός που απαιτεί αξιόπιστη και ανθεκτική καλωδίωση υπό αυστηρές συνθήκες μπορεί να επωφεληθεί σημαντικά από την ισχυρή φύση του άκαμπτου εύκαμπτου τυπωμένου κυκλώματος.

Συνοπτικά, το προϊόν άκαμπτο εύκαμπτο PCB είναι μια σύγχρονη λύση σχεδιασμένη για να ανταποκρίνεται στις συνεχώς αυξανόμενες απαιτήσεις για ηλεκτρονικές συσκευές που απαιτούν συνδυασμό ευελιξίας, αποδοτικότητας χώρου και ανθεκτικότητας. Τα ολοκληρωμένα χαρακτηριστικά του, συμπεριλαμβανομένης της επεξεργασίας HASL LF, έως και 52L στρώσεων και εξελιγμένων τεχνικών διάτρησης προφίλ, το καθιστούν ένα ανεκτίμητο εξάρτημα για πληθώρα πρωτοποριακών εφαρμογών.

Προσαρμογή:

Το προϊόν άκαμπτο εύκαμπτο PCB μας προσφέρει μια σειρά από υπηρεσίες προσαρμογής για να καλύψει τις ακριβείς απαιτήσεις σας. Με διαμόρφωση 4 στρωμάτων, η άκαμπτη εύκαμπτη πλακέτα καλωδίωσης μας παρέχει μια στιβαρή δομή για τις εφαρμογές σας. Διασφαλίζουμε ακριβή απόκλιση θέσης οπής ±0,05 mm, επιτρέποντας τοποθέτηση εξαρτημάτων υψηλής ακρίβειας. Το εύκαμπτο άκαμπτο PCB μπορεί να φιλοξενήσει προδιαγραφές ακτίνας κάμψης από 0,5-10 mm, προσφέροντας ευελιξία για αναδιπλούμενες σχεδιάσεις άκαμπτων κυκλωμάτων. Η επιφανειακή επεξεργασία είναι HASL LF, διασφαλίζοντας αξιόπιστη συγκολλησιμότητα και προστασία για τα κυκλώματά σας. Χρησιμοποιούμε υλικά κορυφαίας ποιότητας όπως FR4, πολυϊμίδιο και PET για την κατασκευή ενός PCB που πληροί τις συγκεκριμένες ανάγκες σας.

Υποστήριξη και Υπηρεσίες:

Το άκαμπτο εύκαμπτο PCB συνδυάζει τα καλύτερα των άκαμπτων πλακετών και των εύκαμπτων κυκλωμάτων ενσωματωμένα σε μία μονάδα, επιτρέποντας ένα πιο ευέλικτο εύρος εφαρμογών. Η τεχνική μας υποστήριξη και οι υπηρεσίες διασφαλίζουν ότι όλοι οι πελάτες μας λαμβάνουν ολοκληρωμένη βοήθεια καθ' όλη τη διάρκεια του κύκλου ζωής του προϊόντος τους. Η υποστήριξή μας περιλαμβάνει καθοδήγηση σχεδιασμού, συμβουλές επιλογής υλικών και βοήθεια αντιμετώπισης προβλημάτων για να διασφαλιστεί ότι το άκαμπτο εύκαμπτο PCB σας αποδίδει στο μέγιστο των δυνατοτήτων του. Παρέχουμε επίσης λεπτομερή τεκμηρίωση και πόρους για να σας βοηθήσουμε να κατανοήσετε τις βέλτιστες πρακτικές για τον χειρισμό και την ενσωμάτωση των PCB μας στα έργα σας. Επιπλέον, η ομάδα εξυπηρέτησής μας είναι αφοσιωμένη στην παροχή έγκαιρων και αποτελεσματικών λύσεων σε οποιεσδήποτε τεχνικές προκλήσεις ενδέχεται να προκύψουν, διασφαλίζοντας ότι οι λειτουργίες σας εκτελούνται ομαλά και αποτελεσματικά.
