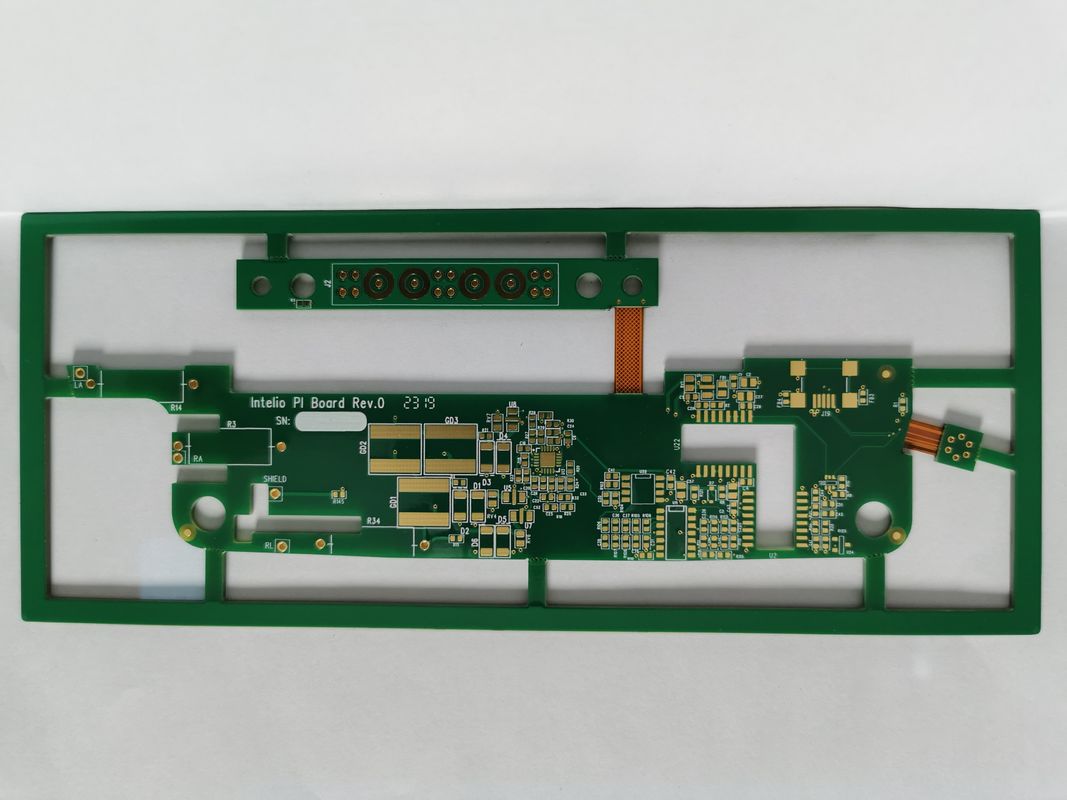

4 στρώσεις PCB board ευέλικτο εύκαμπτο PCB με Sanforized επίστρωση Hasl Lf φινίρισμα

Περιγραφή προϊόντος:

Η άκαμπτη εύκαμπτη πλακέτα τυπωμένου κυκλώματος (Rigid Flex PCB), ένα καινοτόμο προϊόν στον τομέα των ηλεκτρονικών εξαρτημάτων, συμβολίζει τη σύντηξη της ανθεκτικότητας και της ευελιξίας, επιτρέποντας μια νέα διάσταση σχεδιασμού και αξιοπιστίας. Αυτή η αναδιπλούμενη άκαμπτη πλακέτα κυκλώματος συνδυάζει την δομική ακεραιότητα των παραδοσιακών άκαμπτων πλακετών τυπωμένου κυκλώματος με την προσαρμοστικότητα των εύκαμπτων πλακετών τυπωμένης καλωδίωσης, καθιστώντας την ένα απαραίτητο εξάρτημα στη σύγχρονη βιομηχανία ηλεκτρονικών. Η συναρμολόγηση Rigid Flex PCB κατασκευάζεται από μια ποικιλία υλικών υψηλής ποιότητας, συμπεριλαμβανομένων των FR4, Πολυιμιδίου και PET, τα οποία είναι γνωστά για την ηλεκτρική τους μόνωση και την μηχανική τους αντοχή.

Το υλικό FR4 είναι μια κοινή επιλογή για το άκαμπτο τμήμα της πλακέτας τυπωμένου κυκλώματος λόγω της εξαιρετικής αντοχής του στη φλόγα, της ηλεκτρικής μόνωσης και των εντυπωσιακών μηχανικών ιδιοτήτων του. Το Πολυιμίδιο, από την άλλη πλευρά, χρησιμοποιείται για τα εύκαμπτα στρώματα της άκαμπτης εύκαμπτης πλακέτας τυπωμένης καλωδίωσης λόγω της ευελιξίας του, της αντοχής στη θερμότητα και της χημικής του σταθερότητας. Το PET, ή Πολυαιθυλένιο Τερεφθαλικό, είναι ένα άλλο υλικό που χρησιμοποιείται σε αυτές τις πλακέτες τυπωμένου κυκλώματος για την ευελιξία του, καθώς και για την ελαφριά και οικονομικά αποδοτική φύση του. Ο στρατηγικός συνδυασμός αυτών των υλικών σε μια ενιαία συναρμολόγηση πλακέτας τυπωμένου κυκλώματος επιτρέπει έναν σχεδιασμό που μπορεί να αντέξει τις απαιτήσεις ποικίλων εφαρμογών, παρέχοντας παράλληλα τη μοναδική ικανότητα να διπλώνει και να λυγίζει κατά τη χρήση.

Τα προϊόντα Rigid Flex PCB μας χαρακτηρίζονται από μέγιστο αριθμό στρώσεων έως και 52 στρώσεων (52L). Αυτή η αξιοσημείωτη δυνατότητα στρώσεων επιτρέπει την πυκνή τοποθέτηση κυκλωμάτων σε συμπαγή μορφή, επιτρέποντας σε εξελιγμένα ηλεκτρονικά να χωρούν σε μικρότερους χώρους χωρίς συμβιβασμούς στην απόδοση. Ο πολυστρωματικός σχεδιασμός είναι ικανός να καλύψει τις απαιτήσεις πολύπλοκων κυκλωμάτων, διασφαλίζοντας την ακεραιότητα του σήματος και παρέχοντας άφθονο χώρο για τα απαραίτητα εξαρτήματα.

Όσον αφορά το φινίρισμα της επιφάνειας, η Rigid Flex PCB διατίθεται με HASL LF (Επιφανειακή Επίστρωση Συγκόλλησης με Θερμό Αέρα Χωρίς Μόλυβδο) ως τυπική επιλογή, η οποία προσφέρει μια αξιόπιστη, οικονομικά αποδοτική λύση με επίπεδη επιφάνεια για συγκόλληση. Αυτό το φινίρισμα είναι ιδιαίτερα επωφελές για εφαρμογές που απαιτούν λύσεις χωρίς μόλυβδο, τηρώντας τους περιβαλλοντικούς κανονισμούς και διασφαλίζοντας ελάχιστη επίδραση στο περιβάλλον.

Η Rigid Flex PCB προσφέρει επίσης μια σειρά επιλογών επιφανειακής επεξεργασίας για την ενίσχυση της απόδοσης και της μακροζωίας της. Αυτές οι επεξεργασίες περιλαμβάνουν ENIG (Ηλεκτρολυτικός Νικελίου Εμβάπτισης Χρυσού), OSP (Οργανικά Συντηρητικά Συγκολλησιμότητας), Εμβάπτιση Χρυσού, Εμβάπτιση Κασσίτερου και Εμβάπτιση Αργύρου. Κάθε μία από αυτές τις επεξεργασίες έχει τα μοναδικά της οφέλη. Το ENIG παρέχει μια επίπεδη επιφάνεια και μεγάλη διάρκεια ζωής, το OSP εξασφαλίζει καλή συγκολλησιμότητα χωρίς μόλυβδο, η Εμβάπτιση Χρυσού προσφέρει εξαιρετική επιπεδότητα επιφάνειας και είναι καλή για εξαρτήματα λεπτού βήματος, η Εμβάπτιση Κασσίτερου είναι οικονομικά αποδοτική και προσφέρει καλή συγκολλησιμότητα, και η Εμβάπτιση Αργύρου παρέχει εξαιρετική αγωγιμότητα και είναι επίσης καλή για εξαρτήματα λεπτού βήματος.

Η ευελιξία της Rigid Flex PCB υπογραμμίζεται περαιτέρω από την αναδιπλούμενη φύση της. Η Flex Rigid PCB έχει σχεδιαστεί για να διπλώνει σε διάφορα σχήματα, επιτρέποντάς της να ταιριάζει σε ασυνήθιστους χώρους και σχήματα, καθιστώντας την ιδανική για ένα ευρύ φάσμα εφαρμογών, όπως φορητές ηλεκτρονικές συσκευές, ιατρικές συσκευές και αεροδιαστημική τεχνολογία. Αυτή η δυνατότητα αναδίπλωσης όχι μόνο εξοικονομεί χώρο, αλλά μειώνει επίσης την ανάγκη για συνδετήρες και καλώδια, με αποτέλεσμα μια πιο αξιόπιστη και αποτελεσματική ηλεκτρική σύνδεση.

Συνολικά, η Rigid Flex PCB ξεχωρίζει ως ένα προϊόν που προσφέρει τέλεια ισορροπία μεταξύ της μηχανικής ακαμψίας που απαιτείται για ορισμένα ηλεκτρονικά εξαρτήματα και της προσαρμοστικότητας που απαιτείται για άλλα. Ο υψηλός αριθμός στρώσεων, τα ποιοτικά υλικά, οι ευέλικτες επιλογές φινιρίσματος επιφάνειας και ο αναδιπλούμενος σχεδιασμός την καθιστούν μια περιζήτητη λύση στη βιομηχανία κατασκευής ηλεκτρονικών. Η ικανότητα αντοχής σε σκληρά περιβάλλοντα, διατηρώντας παράλληλα την ηλεκτρική απόδοση, καθιστά την Rigid Flex Printed Wiring Board ένα απαραίτητο εργαλείο στην ανάπτυξη πρωτοποριακών ηλεκτρονικών συσκευών.

Χαρακτηριστικά:

• Όνομα προϊόντος: Rigid Flex PCB
• Αριθμός στρώσεων: 4 στρώσεις
• Διαστάσεις: 41.55*131mm
• Sanforized: Τοπική υψηλή πυκνότητα, πίσω διάτρηση
• Στρώσεις PCB: 1-28 στρώσεις
• Φινίρισμα επιφάνειας: HASL LF
• Τεχνολογία εύκαμπτης λυγίσιμης πλακέτας τυπωμένου κυκλώματος
• Σχεδιασμός εύκαμπτης-λυγίσιμης πλακέτας τυπωμένου κυκλώματος
• Δομή αναδιπλούμενης άκαμπτης πλακέτας κυκλώματος

Τεχνικές παράμετροι:

Εφαρμογές:

Η Flex Rigid PCB, ένα τεχνολογικό θαύμα που συνδυάζει τα καλύτερα χαρακτηριστικά των εύκαμπτων και άκαμπτων πλακετών κυκλώματος, είναι ένα απαραίτητο εξάρτημα στα σύγχρονα ηλεκτρονικά. Η Rigid Flexible Printed Circuit Board έχει σχεδιαστεί με ακρίβεια, διαθέτοντας απόκλιση θέσης οπής μόλις ±0.05mm, εξασφαλίζοντας υψηλή ακρίβεια για τη συναρμολόγηση εξαρτημάτων. Αυτό το επίπεδο ακρίβειας είναι κρίσιμο σε εφαρμογές όπου ο χώρος είναι περιορισμένος και η ευθυγράμμιση εκατοντάδων ή χιλιάδων εξαρτημάτων είναι ζωτικής σημασίας για τη λειτουργικότητα του τελικού προϊόντος.

Επιπλέον, η Rigid Flex PCB είναι sanforized για να καλύψει τις τοπικές απαιτήσεις υψηλής πυκνότητας. Η τεχνική πίσω διάτρησης που χρησιμοποιείται ενισχύει περαιτέρω την απόδοση μειώνοντας οποιαδήποτε περιττή χωρητικότητα και βελτιώνοντας την ακεραιότητα του σήματος. Αυτό καθιστά την Rigid Flex PCB ιδανική για πολύπλοκα ηλεκτρονικά όπου κάθε χιλιοστό της πλακέτας κυκλώματος βελτιστοποιείται για μέγιστη απόδοση και αποτελεσματικότητα.

Με τη δυνατότητα κατασκευής έως και 52 στρώσεων (Μέγιστη στρώση: 52L), αυτές οι πλακέτες προσφέρουν απαράμιλλη πολυπλοκότητα και λειτουργικότητα. Οι διαστάσεις 41.55*131mm παρέχουν μια συμπαγή επιφάνεια, κατάλληλη για περίπλοκα σχέδια όπου η εξοικονόμηση χώρου είναι απαραίτητη. Τέτοιες πολυστρωματικές πλακέτες χρησιμοποιούνται συχνά σε περιβάλλοντα υψηλής απόδοσης όπως η αεροδιαστημική, η άμυνα και οι ιατρικές συσκευές, όπου η αξιοπιστία και η ανθεκτικότητα είναι αδιαπραγμάτευτες.

Οι επιλογές επεξεργασίας για την Rigid Flex PCB, συμπεριλαμβανομένων των ENIG (Ηλεκτρολυτικός Νικελίου Εμβάπτισης Χρυσού), OSP (Οργανικά Συντηρητικά Συγκολλησιμότητας), Εμβάπτιση Χρυσού, Κασσίτερου και Αργύρου, παρέχουν μια σειρά φινιρισμάτων επιφάνειας που ενισχύουν τη συγκολλησιμότητα και προστατεύουν από την οξείδωση. Κάθε επιλογή επεξεργασίας επιλέγεται με βάση τις συγκεκριμένες απαιτήσεις της εφαρμογής, διασφαλίζοντας ότι το τελικό προϊόν πληροί τα υψηλότερα πρότυπα ποιότητας και μακροζωίας.

Δεδομένης της στιβαρής σχεδίασης και των ευέλικτων επιλογών επεξεργασίας, η Flex Rigid PCB βρίσκει εφαρμογή σε διάφορα σενάρια, από φορητές συσκευές που απαιτούν την άνεση και την προσαρμοστικότητα εύκαμπτων περιοχών έως ηλεκτρονικές συσκευές υψηλής τεχνολογίας όπου ο χώρος και η αξιοπιστία είναι κρίσιμα. Στη βιομηχανία αυτοκινήτων, η Rigid Flex PCB μπορεί να αντέξει το σκληρό περιβάλλον, παρέχοντας αξιόπιστη απόδοση καθ' όλη τη διάρκεια ζωής ενός οχήματος. Επιπλέον, στον ταχέως αναπτυσσόμενο τομέα του IoT (Διαδίκτυο των Πραγμάτων), αυτές οι πλακέτες είναι αναπόσπαστες για τη σύνδεση πολλαπλών αισθητήρων και συσκευών με συμπαγείς και αποδοτικούς σχεδιασμούς.

Συνοπτικά, η Flex Rigid PCB ξεχωρίζει ως μια προηγμένη λύση για ένα ευρύ φάσμα εφαρμογών. Η ακρίβεια, η πυκνότητα και η δυνατότητα πολλαπλών στρώσεων, μαζί με τις ποικίλες επιλογές επεξεργασίας, την καθιστούν ένα απαραίτητο εξάρτημα για οποιαδήποτε εφαρμογή που απαιτεί τα υψηλότερα πρότυπα αξιοπιστίας και λειτουργικότητας.

Προσαρμογή:

Οι υπηρεσίες προσαρμογής μας για Flex Rigid PCB καλύπτουν μια ποικιλία εξαρτημάτων, συμπεριλαμβανομένων των SMD, BGA, DIP και άλλων, διασφαλίζοντας τη συμβατότητα με διάφορες ηλεκτρονικές εφαρμογές. Με τη δυνατότητα κατασκευής πλακετών έως και 52L (52 στρώσεων), οι προηγμένες διαδικασίες κατασκευής μας επιτρέπουν ακριβή απόκλιση θέσης οπής ±0.05mm . Τα προϊόντα μας Bendable Printed Circuit Board είναι σχεδιασμένα για ανθεκτικότητα, προσφέροντας ευελιξία από 1 έως 8 φορές για να καλύψουν τις δυναμικές ανάγκες κάμψης σας.

Επιπλέον, παρέχουμε μια ποικιλία επιλογών διαμόρφωσης διάτρησης, όπως Δρομολόγηση , V-CUT και Κόψιμο ακμής για να διασφαλίσουμε ότι η Flexible-Bendable PCB σας πληροί τις ακριβείς απαιτήσεις σχήματος και σχεδιασμού του έργου σας. Επιλέξτε τις υπηρεσίες προσαρμογής προϊόντων μας για μια εξατομικευμένη λύση που ενσωματώνεται απρόσκοπτα στο τεχνολογικό σας πλαίσιο.

Υποστήριξη και Υπηρεσίες:

Τα προϊόντα Rigid Flex PCB συνδυάζουν τα καλύτερα στοιχεία των άκαμπτων πλακετών και των εύκαμπτων κυκλωμάτων, ενσωματωμένα σε μία μονάδα. Η τεχνική υποστήριξη και οι υπηρεσίες μας για Rigid Flex PCBs έχουν σχεδιαστεί για να αντιμετωπίζουν τυχόν προβλήματα που μπορεί να αντιμετωπίσετε κατά τη διάρκεια του σχεδιασμού, της κατασκευής, της συναρμολόγησης και της εφαρμογής των προϊόντων μας. Προσφέρουμε ολοκληρωμένη υποστήριξη για να διασφαλίσουμε την αξιοπιστία και την απόδοση του προϊόντος.

Η τεχνική μας υποστήριξη περιλαμβάνει:

• Βοήθεια Σχεδιασμού - Οι ειδικοί μας μπορούν να βοηθήσουν στον αρχικό σχεδιασμό και τη διάταξη για να διασφαλίσουν ότι η Rigid Flex PCB σας πληροί τις συγκεκριμένες ανάγκες σας και συμμορφώνεται με τα βιομηχανικά πρότυπα.
• Καθοδήγηση Επιλογής Υλικών - Προσφέρουμε συμβουλές για την επιλογή των σωστών υλικών για την εφαρμογή σας, ώστε να βελτιστοποιηθεί η απόδοση και η μακροζωία της πλακέτας τυπωμένου κυκλώματος.
• Υποστήριξη Διαδικασίας Κατασκευής - Παρέχουμε πληροφορίες για τις διαδικασίες κατασκευής μας για να διασφαλίσουμε την υψηλότερη ποιότητα των Rigid Flex PCBs σας.
• Διασφάλιση Ποιότητας - Η ομάδα QA μας διεξάγει αυστηρούς ελέγχους και επιθεωρήσεις για να διασφαλίσει ότι κάθε PCB πληροί τα υψηλά μας πρότυπα ποιότητας πριν από την αποστολή.
• Τεχνική Αντιμετώπιση Προβλημάτων - Εάν αντιμετωπίσετε οποιοδήποτε πρόβλημα με την πλακέτα τυπωμένου κυκλώματος, η τεχνική μας ομάδα είναι διαθέσιμη για να αντιμετωπίσει και να παρέχει λύσεις για να επαναφέρει το έργο σας σε τροχιά.

Οι υπηρεσίες μας περιλαμβάνουν:

• Πρωτοτυποποίηση - Προσφέρουμε υπηρεσίες γρήγορης πρωτοτυποποίησης για να σας βοηθήσουμε να επικυρώσετε το σχέδιό σας πριν από την παραγωγή πλήρους κλίμακας.
• Παραγωγή από μικρές έως μεγάλες ποσότητες - Είτε χρειάζεστε μια μικρή παρτίδα είτε παραγωγή μεγάλης κλίμακας, είμαστε εξοπλισμένοι να χειριστούμε την παραγγελία σας με ακρίβεια και αποτελεσματικότητα.
• Υποστήριξη μετά την πώληση - Η δέσμευσή μας για την ικανοποίηση των πελατών εκτείνεται πέρα από την παράδοση, με υποστήριξη μετά την πώληση για την αντιμετώπιση τυχόν ερωτήσεων ή ανησυχιών μετά την αγορά.

Είμαστε αφοσιωμένοι στην παροχή εξαιρετικής υποστήριξης και υπηρεσιών για τα προϊόντα μας Rigid Flex PCB, ώστε να διασφαλίσουμε την επιτυχία των έργων σας. Η ομάδα μας είναι έτοιμη να σας βοηθήσει με οποιεσδήποτε τεχνικές ανάγκες μπορεί να προκύψουν καθ' όλη τη διάρκεια του κύκλου ζωής του προϊόντος σας.
