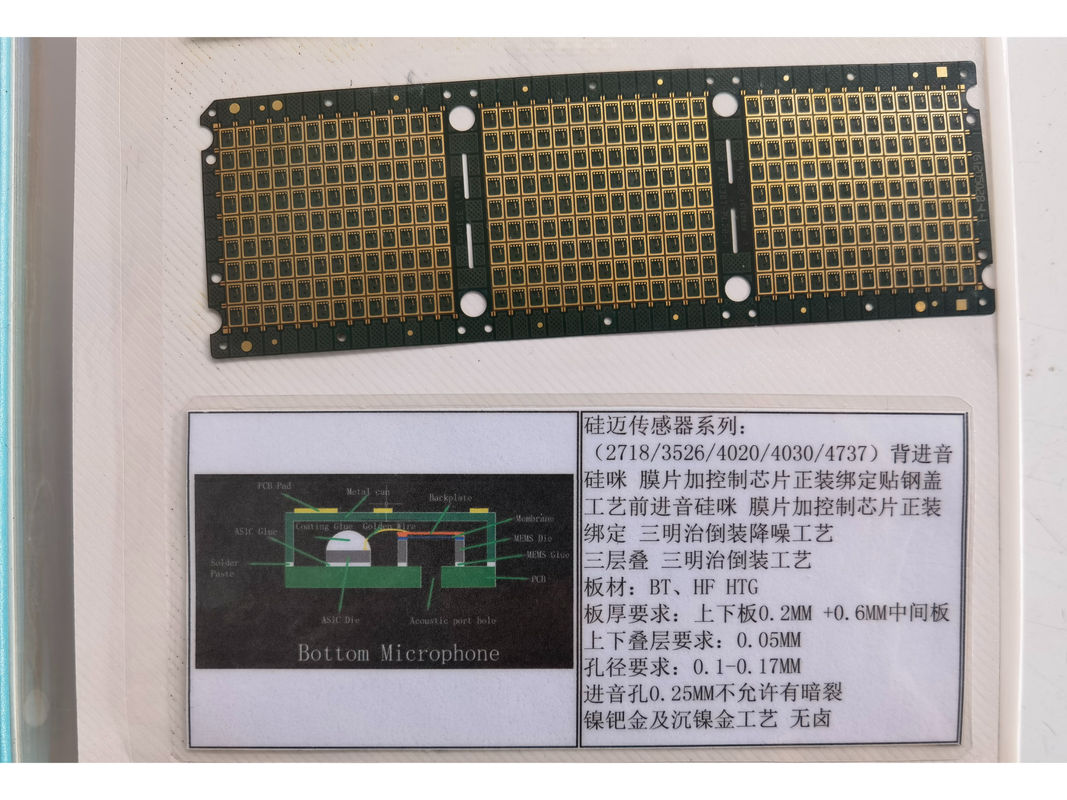

ENIG Επιφανειακό φινίρισμα IC Υπόστρωμα PCB IC κυκλώματα 0.2mm Βασικό υλικό BT HF HTG

Περιγραφή του προϊόντος:

Τα PCB υποστρώματος ολοκληρωμένου κυκλώματος βρίσκονται στην πρώτη γραμμή της τεχνολογικής καινοτομίας, παρέχοντας ισχυρές πλατφόρμες για την τοποθέτηση και τη διασύνδεση διαφόρων ηλεκτρονικών εξαρτημάτων.Ως η ραχοκοκαλιά της σύγχρονης ηλεκτρονικής, αυτά τα PCB είναι κεντρικά για τη λειτουργία αμέτρητων συσκευών, λειτουργώντας ως κρίσιμο σύνδεσμο μεταξύ του περίπλοκου κόσμου των ολοκληρωμένων κυκλωμάτων και της λειτουργικότητας που παρέχουν.Τα PCB υποστρώματος IC μας είναι σχεδιασμένα με ακριβή μηχανική, ανταποκρίνεται στις απαιτήσεις υψηλών επιδόσεων των σημερινών εξελιγμένων ηλεκτρονικών εφαρμογών.

Κατασκευασμένα από υψηλής ποιότητας κεραμικά υλικά, τα Computer Chip Substrate Panels προσφέρουν εξαιρετική αντοχή και θερμική σταθερότητα.διασφαλίζει ότι το PCB υποστρώματος IC λειτουργεί αποτελεσματικά ακόμη και υπό σημαντική θερμική πίεσηΗ χρήση κεραμικού υλικού συμβάλλει επίσης στη συνολική μακροζωία του PCB.,καθώς αντιστέκεται στην υποβάθμιση με την πάροδο του χρόνου και διατηρεί τη δομική ακεραιότητά του ακόμη και σε δύσκολα περιβάλλοντα.

Τα PCB υποστρώματος IC μας διαθέτουν ένα κανονικό βάρος χαλκού 1 ουγκιάς, το οποίο είναι κρίσιμο για να εξασφαλιστεί επαρκής ισχύς και να μειωθούν οι απώλειες αντίστασης.Τα ίχνη του χαλκού είναι προσεκτικά διαμορφωμένα για να παρέχουν μια αξιόπιστη διαδρομή για τα ηλεκτρικά σήματα, και το βάρος 1 ουγκιάς χαλκού επιτυγχάνει μια βέλτιστη ισορροπία μεταξύ ηλεκτρικής απόδοσης και φυσικής ανθεκτικότητας.Αυτό το στρώμα χαλκού είναι απαραίτητο για τη διανομή ισχύος και σήματα σε όλη την ηλεκτρονική κυκλώματα διασύνδεσης, συμβάλλοντας στη συνολική απόδοση και αποτελεσματικότητα του τελικού προϊόντος.

Η ακρίβεια της διαδικασίας κατασκευής μας αποδεικνύεται περαιτέρω από το ελάχιστο μέγεθος τρύπας 0,2 mm.Αυτά τα μικροσκοπικά ανοίγματα τρυπούνται με εξαιρετική ακρίβεια για να χωρέσουν τα λεπτά καλώδια των σύγχρονων ηλεκτρονικών εξαρτημάτωνΤο μικρό μέγεθος της τρύπας αυξάνει την πυκνότητα της πλακέτας, επιτρέποντας τη δημιουργία πιο πολύπλοκων κυκλωμάτων σε ένα συμπαγές χώρο.Αυτή η ικανότητα είναι μια απόδειξη της προηγμένης τεχνολογίας και της σχολαστικής προσοχής στις λεπτομέρειες που πηγαίνει στην παραγωγή κάθε PCB υποστρώματος IC που προσφέρουμε.

Δεδομένου του συμπαγούς μεγέθους των 10 χιλιοστών X 10 χιλιοστών, τα PCB υποστρώματος IC μας είναι προσαρμοσμένα για εφαρμογές όπου ο χώρος είναι υψηλός.Αυτό το μικροσκοπικό αποτύπωμα τους επιτρέπει να αναπτυχθούν σε περιβάλλοντα με περιορισμένο χώρο.Τα μικρά μεγέθη των PCB τα καθιστούν ιδιαίτερα κατάλληλα για χρήση σε φορητές συσκευές, φορητά,και άλλες εφαρμογές όπου η αποτελεσματικότητα και η μικροποίηση είναι βασικές σκέψεις.

Επιπλέον, η μέγιστη θερμοκρασία λειτουργίας των 150°C εξασφαλίζει ότι τα προϊόντα μας μπορούν να αντέξουν τις αυστηρές συνθήκες υψηλών θερμοκρασιών.Αυτό το χαρακτηριστικό είναι κρίσιμο για τη διατήρηση της απόδοσης και της αξιοπιστίας των PCB υποστρώματος ολοκληρωμένου κυκλώματος σε συνθήκες που θα θέτουν σε κίνδυνο λιγότερα υλικάΗ ικανότητα αποτελεσματικής λειτουργίας έως 150°C ανοίγει μια σειρά από δυνατότητες για χρήση σε βιομηχανικές, αυτοκινητοβιομηχανικές και άλλες εφαρμογές υψηλών θερμοκρασιών, όπου η αξιοπιστία είναι πρωταρχικής σημασίας.

Συνοπτικά, τα PCB υποστρώματος ολοκληρωμένου κυκλώματος μας αντιπροσωπεύουν το αποκορύφωμα της τρέχουσας τεχνολογίας PCB, προσφέροντας απαράμιλλη αξιοπιστία, αποτελεσματικότητα και απόδοση.Ο συνδυασμός μιας ανθεκτικής κεραμικής βάσης, βέλτιστο βάρος χαλκού, ακριβές μέγεθος τρύπας, συμπαγείς διαστάσεις,και ανθεκτικότητα σε υψηλές θερμοκρασίες καθιστά το Computer Chip Substrate Panel μας ένα απαραίτητο συστατικό για κάθε απαιτητική ηλεκτρονική εφαρμογήΕίτε σχεδιάζετε την επόμενη γενιά καταναλωτικών ηλεκτρονικών προϊόντων είτε μηχανικές λύσεις για βιομηχανικά συστήματα,Οι διασύνδεσμοι ηλεκτρονικών κυκλωμάτων μας παρέχουν το στερεό θεμέλιο που απαιτείται για την επιτυχία σε έναν όλο και πιο ηλεκτρονικό κόσμο..

Χαρακτηριστικά:

• Ονομασία του προϊόντος:PCB υποστρώματος IC
• Τύπος υποστρώματος:Σκληρό
• Ελάχιστο μέγεθος τρύπας:0.2mm
• στρώσεις:2
• Μέγεθος:10 χιλιοστά X 10 χιλιοστά
• Χρώμα μάσκας συγκόλλησης:Πράσινο
• Κλειδιά:Πίνακες κυκλωμάτων ενσωματωμένου συστήματος
• Κλειδιά:Πίνακες συσκευασίας ημιαγωγών
• Κλειδιά:Πίνακες εκτυπωμένων κυκλωμάτων για διακυμάνσεις IC

Τεχνικές παραμέτρους:

Εφαρμογές:

Τα PCB υποστρώματος IC είναι ένα κρίσιμο συστατικό στον τομέα της μικροηλεκτρονικής,που λειτουργεί ως σταθερή και αξιόπιστη πλατφόρμα για την τοποθέτηση και τη διασύνδεση διαφόρων ηλεκτρονικών εξαρτημάτωνΤο υπόστρωμα IC χρησιμεύει ως η ραχοκοκαλιά για τα στρώματα των κυκλωμάτων μικροηλεκτρονικών, παρέχοντας την ουσιαστική φυσική δομή στην οποία χτίζονται τα ηλεκτρονικά κυκλώματα.Με την έλευση των εξελιγμένων ηλεκτρονικώνΗ ζήτηση για υψηλής ποιότητας υποστρώματα με ακριβείς προδιαγραφές έχει γίνει πρωταρχική.έχουν σχεδιαστεί για να πληρούν αυτές τις αυστηρές απαιτήσεις.

Το κεραμικό υλικό που χρησιμοποιείται στα υποστρώματα IC παρέχει εξαιρετική θερμική σταθερότητα και ηλεκτρική μόνωση, κρίσιμη για τη διατήρηση της ακεραιότητας των στρωμάτων των κυκλωμάτων μικροηλεκτρονικών.Αυτό τα καθιστά ιδανικά για εφαρμογές υψηλής πυκνότητας και υψηλής συχνότητας όπου η θερμική διαχείριση και η ηλεκτρική απόδοση είναι κρίσιμεςΗ ανθεκτική φύση αυτών των κεραμικών υποστρωμάτων εξασφαλίζει επίσης υψηλή αξιοπιστία και μακροζωία των διασυνδέσεων ηλεκτρονικών κυκλωμάτων, μειώνοντας σημαντικά τον κίνδυνο βλάβης κυκλωμάτων.

Τα PCB υποστρώματος IC μας έρχονται με ένα εξελιγμένο φινίρισμα επιφάνειας ENIG (Electroless Nickel Immersion Gold), εξασφαλίζοντας εξαιρετική συγκόλληση και αντοχή στη διάβρωση.Αυτό το φινίρισμα της επιφάνειας είναι απαραίτητο για τη διατήρηση ισχυρών και αξιόπιστων συνδέσεων μεταξύ των πλατφόρμας του επεξεργαστή PCB και των εξαρτημάτων που υποστηρίζουνΕπιπλέον, το φινίρισμα ENIG παρέχει μια επίπεδη επιφάνεια, η οποία είναι ιδιαίτερα ευεργετική για την τοποθέτηση BGA (Ball Grid Array) και άλλων συσκευών λεπτής ορθότητας όπου η ακρίβεια είναι ζωτικής σημασίας.

Το συμπαγές μέγεθος των 10mm X 10mm καθιστά αυτά τα PCB IC Substrate κατάλληλα για ένα ευρύ φάσμα εφαρμογών όπου ο χώρος είναι υψηλό.Τα υποστρώματα αυτά μπορούν να ενσωματωθούν απρόσκοπτα σε διάφορες ηλεκτρονικές συσκευέςΤο ελάχιστο αποτύπωμα επιτρέπει επίσης μεγαλύτερη ευελιξία στο σχεδιασμό,που επιτρέπει την τοποθέτηση πιο πολύπλοκων κυκλωμάτων σε μικρότερους χώρους.

Η ακρίβεια είναι το κλειδί στην κατασκευή των PCB υποστρώματος IC.απαραίτητες για τις σημερινές μικροσκοπικές ηλεκτρονικές συσκευέςΕν τω μεταξύ, η ελάχιστη απόσταση ίχνη 0,1 mm επιτρέπει τη δημιουργία διασύνδεσης ηλεκτρονικών κυκλωμάτων υψηλής πυκνότητας χωρίς τον κίνδυνο βραχυκυκλώματος.Αυτή η ακριβής απόσταση είναι ζωτικής σημασίας για τη διατήρηση της ακεραιότητας του σήματος, ειδικά σε πλατφόρμες PCB επεξεργαστών όπου τα ποσοστά μεταφοράς δεδομένων είναι υψηλά.

Τα PCB υποστρώματος IC μας είναι ένας ακρογωνιαίος λίθος στην κατασκευή ανθεκτικών, υψηλής απόδοσης ηλεκτρονικών συναρμολογίων.Είναι ιδιαίτερα κατάλληλα για προηγμένες τεχνολογικές εφαρμογές, όπως υπολογιστές υψηλής ταχύτητας.Η διασύνδεση των ηλεκτρονικών κυκλωμάτωνΤα υποστρώματα αυτά διαδραματίζουν καθοριστικό ρόλο στην πρόοδο των σημερινών προηγμένων ηλεκτρονικών συσκευών και συστημάτων..

Προσαρμογή:

Τα PCB υποστρώματος IC μας έχουν σχεδιαστεί για να καλύπτουν τις ακριβείς ανάγκες των ηλεκτρονικών διασύνδεσμων κυκλωμάτων σας.Οι εν λόγω κυκλώσεις εκτύπωσης για διασυνοριακά κυκλώματα ενσωματώνουν 2 στρώματα μικροηλεκτρονικών κυκλωμάτων.Τα προϊόντα μας συμμορφώνονται με το RoHS, τηρώντας τα υψηλότερα περιβαλλοντικά πρότυπα για την ηρεμία σας.με χρόνο προετοιμασίας μόνο 2 εβδομάδεςΠροσαρμόστε το PCB υποστρώματος IC μαζί μας για ανώτερη ηλεκτρονική απόδοση.

Υποστήριξη και υπηρεσίες:

Τα PCB υποστρώματος IC μας συνοδεύονται από ολοκληρωμένη τεχνική υποστήριξη και υπηρεσίες που έχουν σχεδιαστεί για να εξασφαλίσουν το υψηλότερο επίπεδο απόδοσης και αξιοπιστίας.Η ομάδα μας από έμπειρους μηχανικούς είναι διαθέσιμη για να βοηθήσει με τις προδιαγραφές του προϊόντοςΠαρέχουμε λεπτομερή τεχνική τεκμηρίωση, συμπεριλαμβανομένων των φύλλων δεδομένων προϊόντων, των ιδιοτήτων των υλικών και των κατευθυντήριων γραμμών σχεδιασμού,για να υποστηρίξετε τη διαδικασία ανάπτυξής σας.

Εκτός από την τεχνική συμβουλευτική, προσφέρουμε μια σειρά από υπηρεσίες για να διευκολύνουμε την ομαλή υλοποίηση των PCB υποστρώματος IC στα έργα σας.θερμική ανάλυση, ανάλυση ακεραιότητας σήματος και ανάλυση ακεραιότητας ισχύος για να διασφαλιστεί ότι το προϊόν σας πληροί όλες τις απαραίτητες απαιτήσεις για βέλτιστη λειτουργικότητα.Παρέχουμε επίσης υπηρεσίες δοκιμής και επικύρωσης πρωτοτύπων για τον εντοπισμό και την αντιμετώπιση τυχόν δυνητικών προβλημάτων πριν από την πλήρη παραγωγή.

Η δέσμευσή μας για την ποιότητα σημαίνει ότι στέκουμε πίσω από τα PCB υποστρώματος IC μας με ισχυρή υποστήριξη μετά την πώληση.Η ομάδα τεχνικής υποστήριξης μας είναι έτοιμη να παρέχει άμεσες και αποτελεσματικές λύσεις.Είμαστε αφοσιωμένοι στη διασφάλιση της επιτυχίας των έργων σας και της μακροπρόθεσμης απόδοσης των προϊόντων μας.
